           生成新工程图（Creating a New Drawing）

为压力盘生成一工程图。

  1. 单击标准工具栏上的选项。

  2. 在系统选项标签上，选择工程图、显示样式。

  3. 在在新视图中显示切边下选择移除以隐藏圆角化面之间的过渡边线，然后单击确定。

  4. 在菜单栏工具栏上，展开新建弹出工具栏，然后单击从零件/装配体制作工程图。

  5. 在图纸格式/大小对话框中，单击确定。


    SolidWorks 生成工程图并开始放置模型视图的过程。

  6. 在任务窗格的查看调色板选项卡上：

  • 消除自动开始投影视图。

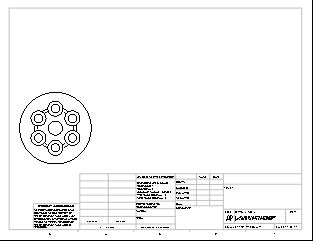

  • 将上视图拖动到工程图区域中。

  1. 若想通过隐藏中心符号线简化零件的视图，在零件的中央用右键单击，然后单击隐藏。

我们将以后在此课程中打开中心符号线。

  1. 在 PropertyManager 中：

    • 在显示样式下单击消除隐藏线。

    • 单击。
