8. 创建接头

   在三维布线中，接头是将接头位置和导线连接在一起来形成电的流动路径的一种虚拟表示。

     8.1 关于接头

   每个接头包含两个接点，可用默认的尺寸创建，并从选定的表面几何图元偏移指定的距离。接头通常被放置在接头位置处稍微弯曲或不弯曲的线束段上。内部长度是在接头或接头接点上设置的。 三维布线库中提供了一个默认接头。不能更改默认接头上的设置，但可以定义自己的接头，然后根据需要设置不同的默认值。
   要更改接头引用上的设置，在接头上单击鼠标右键，从右键菜单中选择“线束特性”，然后在“接头特性”对话框中更改设置。在线束部件中放置接头后，标准部件工程图和钉板工程图中就可以包含接头。在钉板工程图中，接头用唯一的颜色和符号表示。

     8.2 创建接头

   使用“三维布线”工具面板中的“创建接头”工具可以将接头添加到线束部件，参见图15-51。


   用于创建接头的有效几何图元包括：

  ◆偏离表面的任意点；

  ◆导线，包括导线工作点；

  ◆线束段，包括线束段的端点和工作点；

  ◆导线头（导线从线束段末端到接点的部分）、暴露的导线部分（导线显示在线束段中间的部 分）、未布线的导线。

   还可以使一个接头与诸如顶点、中心点或基于零件的草图点这样的其他模型几何图元关联。但是不能将接头放置在电缆线、带状电缆、连接器接点、另一个接头或悬挂导线上。

   以模型Enclosure_Assembly2.iam为例，在线束部件1中的任意位置创建接头，然后将新创建的导线添加到接头处，再将接头重定义到线束段上，然后进行自动布线，具体操作过程参见录像10.AVI， 其中：

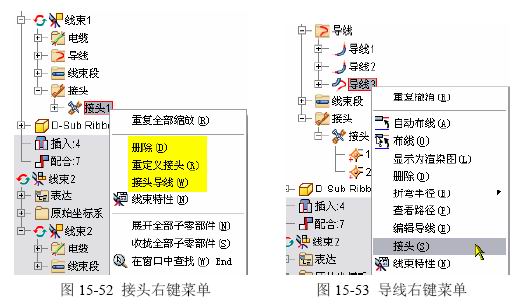

  ◆接头的右键菜单参见图15-52，可以删除、重定义接头，也可以使用接头导线将导线添加到 接头；

  ◆将接头添加到导线，还可以先选择导线右键菜单的“接头”（参见图15-53），然后再指定 接头。

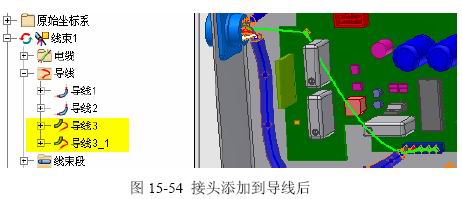

  ◆将接头添加到导线后，导线和浏览器的变化参见图15-54。


  ◆如果删除线束段的一个接头，线束段将修复并且所有已布线的导线将仍保持已布线状态。

     8.3 接头内部长度

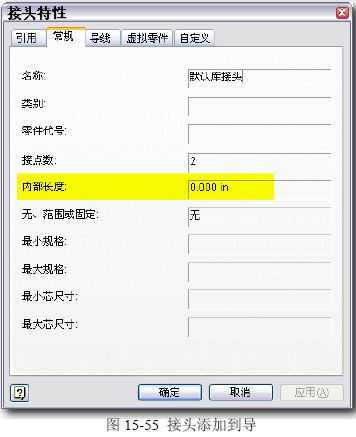

   选择接头右键菜单的“线束特性”,将弹出“接头特性”对话框，在“常规”选项卡中的内部长度特性是接头的关键字,因为它表明不同的接头类型，参见图15-55。接头类型有以下两种：


  ◆对缝接头
   导线插入到接头内以形成电气连接的一种实际对象。导线互不重叠，因此内部长度是零或负数。

  ◆重叠接头

   将导线软焊或氧化焊接在一起。内部长度值是 重叠导线的长度。

   对于两种接头类型，接头接点位于接头的中心。所有导线长度根据接头接点计算，并且接头的内部长度被添加到导线长度以确定其调整的长度 值。此操作确保将正确的导线长度添加到连接到接头的每根导线。

   要更改接头的内部长度，在三维布线库中创建 一个新接头，然后输入所需的内部长度值。不能更改“默认库接头”的内部长度。

       9. 使用带状电缆

   带状电缆由三维布线库中检索出并置于线束部件中。插入带状电缆，先选择要插入的带状电缆，标识起始连接器和结束连接器，指定带状电缆如何与连接器接合，然后添加中间工作点以控制形状 或指示翻折的位置。

     9.1 从资源中心放置连接器

   资源中心包含一些连接器，可以使用这些连接器，也可以创建自定义连接器并发布到资源中心以备重复使用。

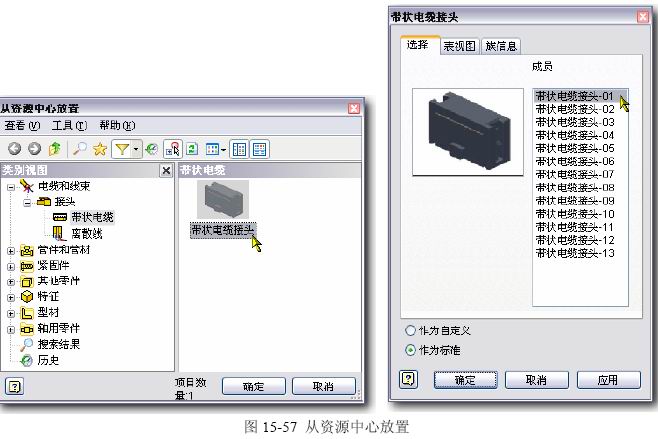

   现在以模型Enclosure_Assembly2.iam为例，在线束部件中放置资源中心包含的10接点带状电缆连接器，然后进行约束。具体操作过程参见录 像11.AVI，结果参见图15-56。其中，要激活线束部件1，切换到部件工具 面板，然后选择从资源中心放置连接器（参见图15-57），然后在装配环境下约束连接器。



     9.2 创建带状电缆

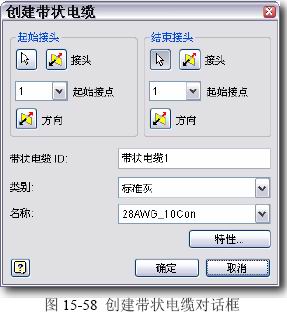

   “创建带状电缆”的对话框参见图15-58，可以在选择的起始连接器和结束连接器之间创建带状电缆。当选择带状电缆的连接器时，仅亮显有效的带状电缆 连接器。


  可以根据需要在带状电缆上创建工作点。创建工作点时，可以是从表面任意点偏移的工作点，也可以将工作点与 现有几何图元相关联以进行更精确的放置。

   创建带状电缆的具体操作过程参见录像12.AVI，其中：

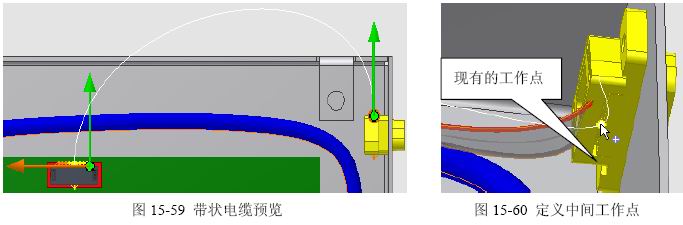

  ◆创建带状电缆时，如图15-59所示，绿色箭头显示连 接器的向外方向，橙色箭头显示带状电缆实体的宽 度方向。样条曲线显示带状电缆的初始形状。可以 根据需要更改方向。

  ◆选择现有的工作点作为带状电缆的第2个中间工作点，参见图15-60.

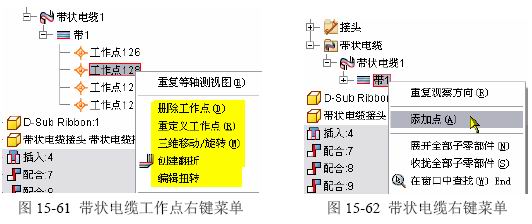

  ◆选择带状电缆的中间工作点，右键菜单参见图15-61，可以删除工作点、重定义工作点、三
维移动/选装和创建翻折。

  ◆单击带状电缆中的“带1”，可以选择右键菜单的“添加点”,参见图15-62。


     9.3 调整带状电缆方向和形状

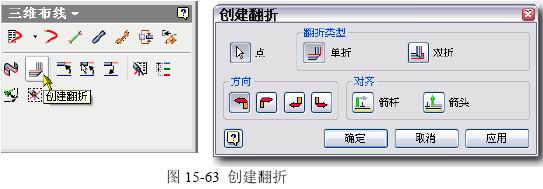

   要进一步控制带状电缆的方向，可使用“三维布线”工具面板中的“创建翻折”工具可以将单倍翻折或双倍翻折放置在具有指定方向和对齐方向的带状电缆的工作点上，参见图15-63。其中，“方向”栏目中可以设置多种翻折的方向；“对齐”栏目中可以将轴和箭头与选定的平面垂直对齐。

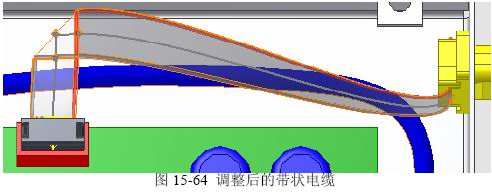

   现在为模型中的带状电缆添加单折，然后调整扭曲，具体操作过程参见录像13.AVI，结果参见图15-64和模型Enclosure_Assembly3.iam。其中：

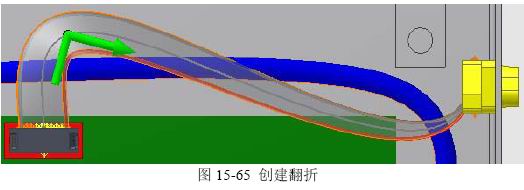

  ◆在翻折点处显示的箭头指示带状电缆路径上的下一个工作点的方向。（参见图15-65）


  ◆添加翻折后，可以看到浏览器中创建了 3 个独立的实体：翻折实体和两端的带状电缆条； 选择“翻折1”，右键，可以删除翻折、编辑翻折、重定义工作点和三维移动/旋转操作，参见图15-66。


  ◆选择带状电缆的第2个中间点，右键，选择“编辑扭转”，使用“扭曲控制”工具（参见图

15-67）将带状电缆实体平行于 D-Sub的插槽。

  ◆按数字小键盘上的减号 (-) 和加号(+) 可以减小和增大“控制扭曲”工具的大小。
