5.8 向导线和电缆导线添加形状

   默认情况下，导线或电缆导线最初是用附着在接点间的自然曲率创建的。如果曲率不合适，或 者未用自然曲率创建导线或电缆导线，则可以通过添加和调整导线工作点来控制形状，工作点位于：

  ◆未布线的导线和电缆导线

  ◆导线头和电缆导线头
   布线后所有的导线和电缆导线工作点全被删除，所以建议在第一次布线导线或电缆导线后添加工作点。添加工作点后，可以调整它们的位置或偏移值以获得需要的形状。

   添加导线点

   激活线束部件，在浏览器或图形窗口中选择导线/电缆导线，右键，选择“添加点”，参见图15-35，然后移动光标在导线合适的位置单击，将在拾取位置创建固定工作点,导线会重新计算。


   编辑导线点

   添加的导线点的右键菜单参见图15-36，可以：

  ◆重定义工作点：可以选择新的工作点；也可以创建从表面偏移 的点，移动光标到一表面后右键可以编辑偏移（参见图15-37）。 通过选择一个表面的任意点创建的导线工作点不会随模型几 何图元的更改（包括位置表达中的更改）而更新，基于几何图 元（包括：基于零件创建的工作点/草图点、任意圆形零部件 的中心点、模型顶点）的导线工作点可以随更改而更新。


  ◆三维移动/旋转：可以动态定位导线点或输入精确定位的坐标。

  ◆删除工作点 要删除导线中所有的工作点，在导线上单击鼠标右键，选择右键菜单中的“删除所有点”，参见图15-35，删除后导线将返回到它的最 初状态，并将重新计算导线的长度。

     5.9 更改导线和电缆的显示

   导线和电缆可以显示为渲染图或中心线。默认情况下显示为中心线，在创建和布设导线和电缆时，应当使用默认设置以获得最佳性能。

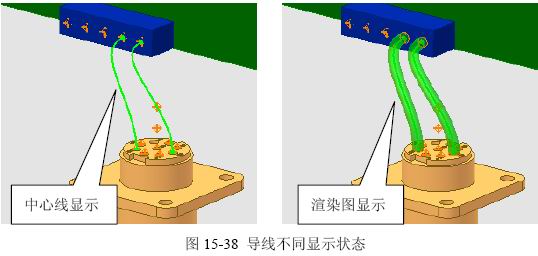

   如果选择“渲染图显示”，线束对象将被绘制为三维着色实体，并使用在库定义中设置的直径， 这样显示的效果接近于实际对象外观。如果选择“中心线显示”，对象将被绘制为直线，使其更容易进行查看和用于现有的模型几何图形，区别参见图15-38。


   可以为单个导线或电缆设置渲染和中心线显示选项，也可以为所有导线或电缆设置染和中心线 显示选项。激活线束部件,

  ◆在浏览器中选择一导线,再选择右键菜单的“显示为渲染图”，就更改此导线的显示模式；

  ◆在浏览器中选择“导线”文件夹，再选择右键菜单的“全部显示为渲染图”,选定线束部件 中的所有导线都将显示为渲染图；

  ◆在标准工具栏的“显示设置”中选择“中心线显示”，使导线返回默认的中心线显示模式。

      6. 创建线束段

   使用“三维布线”工具面板上的“创建线束段”工具，可以创建对导线和电缆进行布线的路径。 要创建线束段，至少需要定义两个点（起点和终点）。

   设计过程中，可以在线束段的关键位置添加线束段工作点，以便适应部件中的更改，或者控制围绕或通过现有部件几何图形的线束段的方向，使用尽可能少的工作点，因为附加工作点会使线束 段性能下降，并使工作点的重定位更加困难。

     6.1 创建线束段

   在关键位置添加的线束段工作点中，偏离表面任意点创建的线束段工作点不会随模型几何图元 的更改而更新。会随几何图元更改而更新的线束段工作点为：基于零件创建的工作点/草图点、圆形 零部件的中心点、模型顶点。

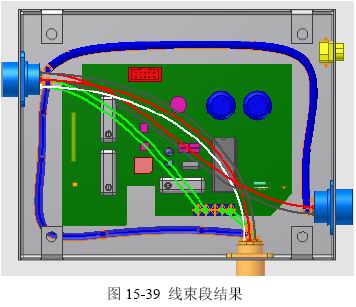

   以模型Enclosure_Assembly2.iam为例，激活线 束部件1，在连接器360124:1与连接器360575:1 之 间创建一条线束段；再激活线束部件2，在连接器360575:2与连接器360575:1之间创建一条线束段， 具体操作过程参见05.AVI和06.AVI，结果参见图15-39,其中：


  ◆选择线束段的工作点时，可以选择右键菜单 中的“编辑偏移”，改变偏移量。

  ◆如果显示错误信息且不能生成扫掠，可以调 整最大曲率范围中的工作点以减小曲线的弯曲度。

     6.2 添加线束段分支

   可以从现有线束段中开始或终止一个新的线束段来创建线束段分支，这样三条线束段共用一个端点。原始线束段 被分成两条独立的线束段。分支与原始的两条线束段之间没 有相切约束。对导线和电缆进行布线时，三条线束段中的每 一条都是一个独立的实体，可以采用不同的直径

   以模型Enclosure_Assembly2.iam为例，激活线束部件1，添加线束段分支，具体操作过程参见录像07.AVI，结果参见图15-40。


     6.3 编辑线束段

   定义线束段路径后，可以通过多种方式对其进行修改。 激活线束部件，选择线束段，右键，右键菜单参见图15-41,可以：删除选定的线束段；为线束段添加中间工作点；为选中的线束段进行折弯半径检查。


  ◆删除线束段

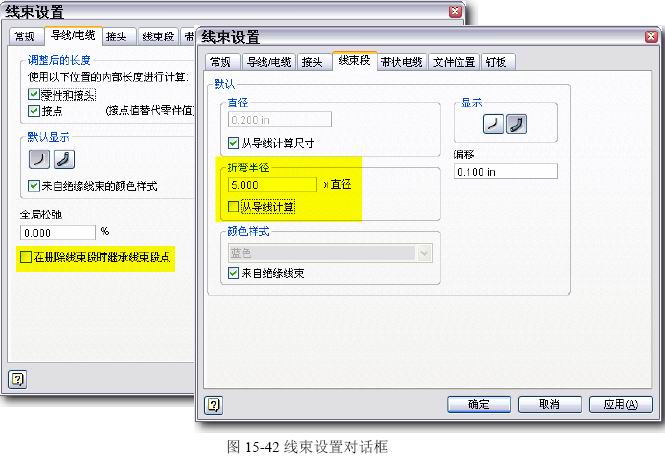

   删除整条线束段之前，可以在“线束设置”中选择是否将被删除线束段的工作点保留在沿其布线的导线上，从而在线束段删除之 后保持其形状，参见图15-42左。


   删除线束段，则附着到该线束段上的任何虚拟零件也将被删除。如果删除的线束段是分支，则 其余两条线束段不会合并。删除某一条线束段后，沿该线束段进行布线的任何导线或电缆仅取消该 线束段中的布线。

  ◆折弯半径检查
   查看该线束段上的点是否不符合折弯半径值的规格，但之前要设置了折弯半径乘数（参见图

15-42右）。

     6.4 编辑线束段工作点

   选择线束段的工作点，右键，右键菜单参见图15-43,可以：删除工作点、三维移动/旋转、重定义工作点。

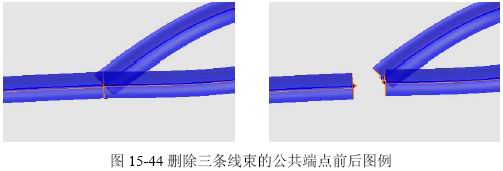

   删除线束段的工作点后，将重新计算线束段。附着到已删除的线束段工作点上的任何接头或虚拟零件也将被删除。如果删除的点 是两条线束段的共用端点，两条线束段将合并为一条。如果删除的 点是三条或多条线束段的共用端点，则不会合并,而是每条线束段 在端点处都会获得唯一的工作点并可以分别进行操作,参见图15-44。


   如果线束段的位置变动很大，最好删除现有线束段并创建新的线束段，而不要尝试调整现有线束段工作点来适应变化。

   现在使用“三维移动/旋转”来调整模型Enclosure_Assembly2.iam中线束段分支的工作点，具体过程参见录像08.AVI，调整时可以隐藏一些无关的零件，结果参见模型Enclosure_Assembly3.iam。

     6.5 线束段设置

  ◆直径的计算方式
   线束段可以配置为固定直径线束段或可变直径线束段。固定直径线束段（例如半硬管）不会因 导线和电缆的布线、取消布线或删除而改变。而可 变线束段的直径将在添加或删除导线和电缆时自 动进行更新。用户可以在“线束段特性”对话框中 设置，参见图15-45，默认情况下，线束段直径将 在从线束段中布线、取消布线或删除导线和电缆时自动进行更新。


  ◆更改线束段的显示
   线束段可以显示为渲染图或中心线。可以设置 选定线束部件中单条线束段或所有线束段的显示选项。可以通过不同的方式设置显示系统配置，例 如，在“线束段”文件夹的右键菜单中可以设置此 线束部件中所有线束段的显示（参见图15-46左），在单条线束右键菜单中设置（参见图15-46右）。


      7.对导线和电缆进行布线

   “布线”是将“导线”和“电缆”置于“线束段”(布线的路径)中。

   默认情况下，对导线和电缆进行了布线，或者将它们放置到了线束段中，将自动计算导线和电缆的长度以及线束段的直径。从点到点状态布线后，将删除导线和电缆导线上的所有工作点。从线 束段中取消导线和电缆的布线或删除导线和电缆时，也将自动计算导线和电缆的长度以及线束段的 直径。只能将导线和电缆布设到激活线束部件的线束段中。

     7.1 布线

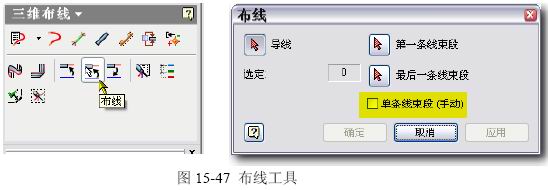

   单击“三维布线”工具面板的“布线”工具(参见图15-47左)，弹出的“布线”对话框（参见图15-47右），先选择一条或多条导线或电缆，然后选择第一条和最后一条线束段，系统将查找连接两线束段的最短连续路径，如果选定的两条线束段之间存在多条路径，则会出现一对话框，循环显示 各种可能的路径（从最短路径到最长路径），相应的路径会在图形窗口中亮显。勾选“单条线束段（手动）”，则只需选择单条线束段。

   选择导线时，导线将独立进行布线，而不受其他任何导线的约束；选择一条电缆线时，与该电缆关联的所有电缆线将一同进行布线。

     7.2 自动布线

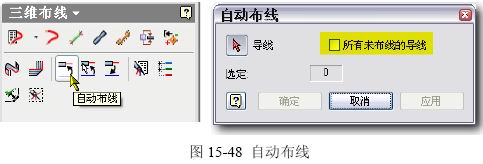

   单击“三维布线”工具面板的“自动布线”工具(参见图15-48左)，弹出的“自动布线”对话框（参见图15-48右），可以自动对所有未布线的导线和电缆进行布线，也可以对选定的导线和电缆进行布线。


   自动布线时，将查找距离要布线的对象各端最近的线束段端。如果识别出线束段末端，将检查找到的所有线束段，然后查找最短路径。找到最短路径后，将对对象进行布线。

   如果线束段端点之间的距离不超过0.005 米，则视为同一个点。如果识别出的线束段起点和端点之间没有连接（例如，识别出的端点属于其他线束段，或识别出的线束段起点和端点为同一点）， 布线将失败。在这种情况下，可以使用手动方法对该对象进行布线。

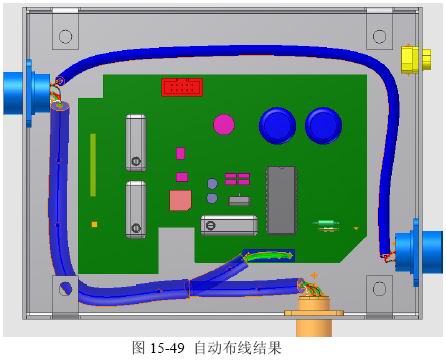

   以模型Enclosure_Assembly2.iam为例，对其中的所有导线和电缆进行自动布线，具体操作过程 参见录像09.AVI，结果参见图15-49和模型Enclosure_Assembly3.iam。其中,布线后，要查看导线或 电缆的路径，可单击已经布线的导线，选择右键菜单的“查看路径”。


     7.3 取消布线

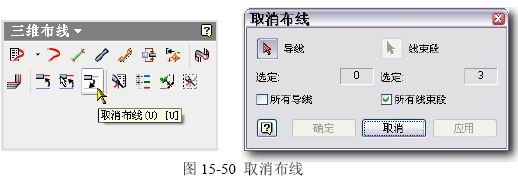

   在“三维布线”工具面板上单击“取消布线”工具，使用弹出的“取消布线”对话框，可以得到几种取消导线和电缆的布线的方式（参见图15-50）：


 ◆所有线束段中的选定导线或电缆（默认）；

 ◆所有选定线束段中的选定导线或电缆；

 ◆所有线束段中的所有导线或电缆。
   从指定的线束段中取消导线或电缆的布线后，这些导线将按照线束段被删除来进行操作，并将返回点到点接线位置。从所有线束段取消布线后，将删除导线或电缆导线上的所有工作点。只有从选定的线束段取消导线或电缆导线的布线后，工作点才会保留。

   从设置为“从导线（包括电缆线）计算”的线束段中取消最后一个对象的布线后，该线束段的直径将保持线束段中包含最后一个对象时的直径不变。同时取消所有导线和电缆的布线时不会调整当前线束段的尺寸。
