可以从三维布线库中检索导线和电缆，并通过手动或自动的方法将其放置在部件中。
   手动插入导线时，先选择要插入的导线，然后标识出电气零件或接头上的两个接点。手动插入电缆时，先选择要插入的电缆，然后标识出电缆中每条导线的接点。要自动插入多条导线或电缆， 输入.xml或.csv/.cfg格式的导线表。使用.xml输入文件时，还可以生成虚拟零件和输入其他数据，如特性。

   部件中有导线和电缆后，还可以添加点来控制形状，并编辑、删除、移动导线和电缆，以及替换导线。系统将基于部件中的放置自动计算长度。也可以向导线和电缆线添加虚拟零件，如绝缘线 束。还可以向线接头和电缆线接头添加标签。

      5.1 线束设置

   在开始创建线束对象（例如导线和电缆）之前，可以先设置若干默认配置选项。在“线束设置” 对话框中设置默认选项。查看当前设置的步骤：

 ◆激活线束部件，单击鼠标右键，选择“线束设置”，弹出“线束设置”对话框；

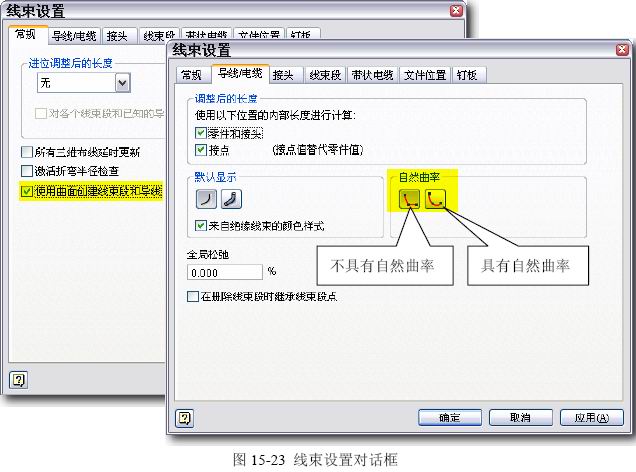

 ◆在“常规”选项卡中，勾选“使用曲面创建线束段和导线”，在创建和编辑时使用此设置可 以缩短处理时间；清除该复选框则使用实体，可以获得更加真实直观的线束段表示，参见图15-23左；


 ◆“导线/电缆”选项卡的“自然曲率”选项中，选择“具有自然曲率”创建的导线和电缆与 指定给关联连接器的向外方向相切，创建的导线和电缆的显示形状将更加自然，随着导线和电缆靠近接头接点而弯曲。选择“不具有自然曲率”，创建的导线和电缆不与指定给关联接 头的向外方向相切，不使用相切创建的导线和电缆显示为点到点的直线，参见图15-23右。

     5.2 手动插入导线和电缆

   使用“创建导线”或“创建电缆”工具，可以将导线或电缆插入部件中。

     5.2-1 手动插入导线

   要插入导线，应提供导线ID，选择要连接的导线类型，然后选择导线各端的接点。
   为模型“Encloseure_Assembly.IAM”添加导线，导线1连接零件360124a.IPT的接点1和零件LTP.IPT接点1，导线2连接U3接点2和W6的接点2，过程参见01.AVI。其中：

 ◆创建导线首先要在浏览器中双击“线束部件”将其激活；

 ◆导线 ID 的表示方法是在“导线”后加上一个从 1 开始递增的数字；

 ◆为导线选择接点时，将显示工具提示和动态提示，指导进行操作；

 ◆可以在“线束设置”对话框中设置导线是否具有自然曲率，区别参见图15-24；


 ◆结果参见图15-25和模型Encloseure_Assembly1.IAM。


      5.2-2 手动插入电缆

   要插入电缆，应提供电缆 ID，选择要连接的电缆类别，然后选择电缆中的每条导线或每个导体的接点。Inventor将从第一条电缆线开始，自动依次连接每条电缆线，也可以手动选择连接电缆线 的顺序。

   为模型“Encloseure_Assembly.IAM”添加电缆，选择的电缆类别Belden包含要在部件中连接的两条导线,过程参见02.AVI。其中：
  ◆新建线束部件，以便可以将电缆线束记录在独立的钉板工程图中，然后再添加电缆线；
  ◆为零件 360575a:1添加参考指示器“V7”；为零件360575a:2添加参考指示器“V8”；

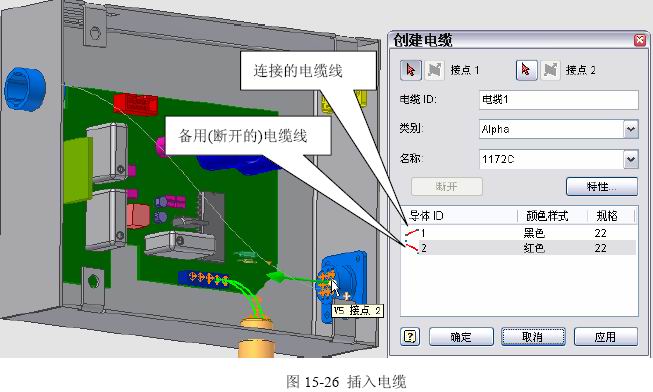

  ◆默认情况下，电缆 ID 的表示方法是在“电缆”后加上一个从 1 开始递增的数字参见图15-26；

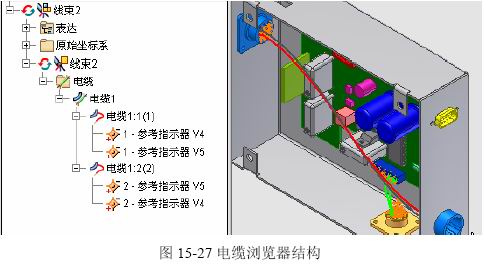

  ◆在浏览器中的结构参见图15-27，电缆线以电缆ID加上导体ID来命名，导体 ID 括在括号 中。可通过在“电缆线特性”对话框中修改导线ID更改电缆线名称，不能删除括号中的导体ID。


  ◆结果参见模型Encloseure_Assembly1.IAM

     5.3 移动导线和电缆

   在线束部件中，导线或电缆的一端或两端可以移动或连接到不同的接点。已布线和未布线的导线和电缆都可以被更改。也可以移动未固定导线，将拆离端重新连接到现有接点。备用电缆线（即 没有接线的电缆线）也可以连接到接点（包括接头接点）。

  ◆移动导线
   要移动导线，请选择要移动的导线，从右键菜单中选择“编辑导线”，单击表示要更改的接点连接的选择按钮，然后选择新的接点连接。
   把线束部件1的导线1的接点1移到同一连接器的接点6，参见03.AVI,确认后使用新接点重画该导线并根据需要更新其长度。

  ◆移动电缆
   移动电缆和移动导线非常相似。但是，移动电缆的同时将移动其中包含的导线，参04.AVI。

   注意：要在图形窗口中选择更容易地导线，可将工具栏地“选择”工具设置为“选择草图特征”。

     5.4 删除导线和电缆

  可以随时删除设计中不再需要的导线和电缆。附着在导线或电缆上的所有虚拟零件也将删除。

   删除导线
   要删除导线，先选择要删除的导线，然后使用右键菜单删除该导线。
   删除电缆和电缆线

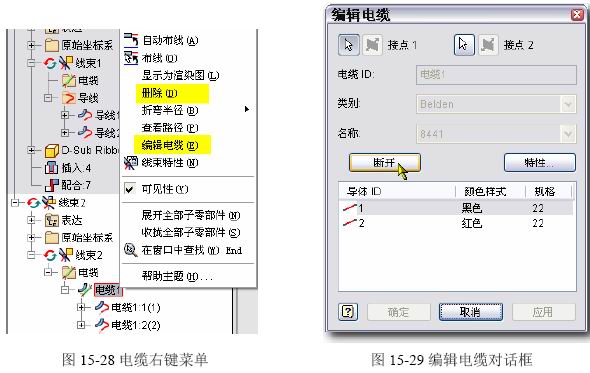

   激活线束部件，选择电缆，右键，参见图15-28，

  ◆选择“删除”，则删除整条电缆。

  ◆选择“编辑电缆”，在弹出的“编辑电缆”对话框中单击“断开”按钮，可以断开选定电缆 线的当前连接，参见图15-29。


  ◆电缆线1断开后浏览器的变化参见图15-30。断开的导线将会从 图形窗口中删除。每次断开一条电缆线时，该电缆线的所有特性 都将被重设为库级特性值。


  ◆要从电缆中删除电缆线，必须在三维布线库中编辑电缆的定义， 然后删除电缆线。从电缆定义中删除电缆线不会从库中删除该电 缆；但会从电缆在线束中的所有引用中删除该电缆线。组成电缆的导线也可以被断开。

     5.5 替换导线
   要更改或替换导线定义，先选择要更改的导线右键菜单的 “编辑导线”，在弹出的“编辑导线”对话框中选择新的导线 类别，参见图15-31。


   Inventor将使用新的类别重画导线。导线引用特性值（包 括导线 ID）将保持不变，而库级导线特性会立即添加到引用 导线中。导线颜色更改将立即生效。

   不能替换电缆，必须先删除这些电缆，然后从库列表中选 择所需的电缆重新添加。

     5.6 指定虚拟零件

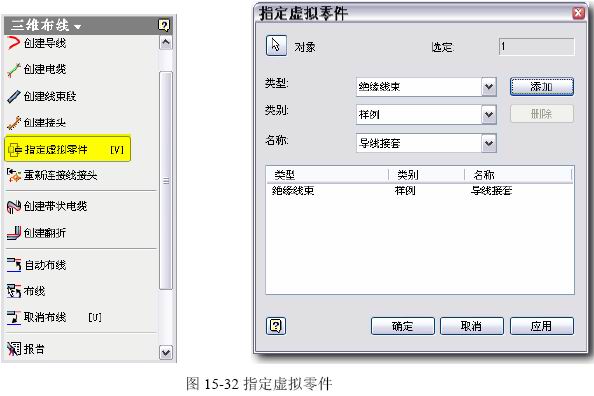

   单击“三维布线”工具面板上的“指定虚拟零件”工具（参见图15-32左），可以向线束部件中的各种对象指定虚拟零件。虚拟零件的类型因选定的对象而异，参见图15-32右为导线指定虚拟零件。

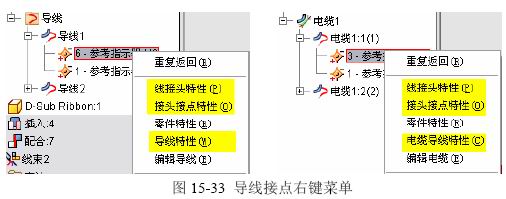

   还可以通过对象的特性对话框向各种对象指定虚拟零件，参见图15-33。


   用户可以使用“三维布线库”中的一个虚拟零件，也可以创建并使用自己的虚拟零件。

     5.7 线束数据   参见图15-34

  ◆输入线束数据

   使用“三维布线”工具面板上的“输入线束数据”在线束部件中自动 添加（连接）多条导线或电缆。可以使用文本编辑器或电子表格自己创建这 些文件，也可以从其他应用程序（如 AutoCAD?Electrical）输入此数据。 使用相同或不同的输入文件，可以完成多次输入过程。


  ◆审阅线束数据
   电气零件和接点及其参考指示器在输入线束数据之前，必须存在于部件中。要确保输入不会由于丢失零件而中断，使用“三维布线”工具栏上的“审阅线束数据”以生成在输入文件中定义的所有电气零件的列表以及所有丢失的参考指示器信息。对于在部件中没有参考指示器的所有电气零件，都将显示错误情况图标。

  ◆输出线束数据
   使用指定的名称和XML文件类型将三维布线部件保存到文件中。
   读者可以参考在线帮助以获得更多信息。
