2.6 放置电气零件

  在装配中放置和约束电气零件的方式与放置和约束标准Inventor零件的方式一样。放置电气零 件并添加线束部件之后，将在每个线束的上下文中为该零件的每个引用设置特定的参考指示器。

   可以将电气零件放置到线束部件或上级部件下的任何位置。可以将其放置到线束部件之外或放置到其内，这取决于如何编制线束部件的文档。子部件中已经存在的连接器仍然会保留在原来的位 置。如果该连接器是线束的物理零件（例如匹配连接器），可以将其直接添加到相应的线束部件中。 非线束零件的对象（例如接线板）可能不属于线束部件。

   当放置和约束线束部件的配合接头时，注意以下几点：

  ◆当接头位于线束部件中时,只有在编辑顶级部件时,才可以将它们约束到顶级部件中的对象。在位编辑线束部件时，不能约束接头。

  ◆在初始设计阶段，如果不确定是将配合接头放置为顶级部件的子部件，还是将其放置在线束 部件中，最好将接头放置在顶级部件中，并且不受约束。使用此方法，可以在创建线束之前， 将接头降级到线束部件中，而不会丢失约束。添加到接头的所有参考指示器信息在降级时都 将丢失，必须经编辑才能重新指定线束中的参考指示器。附着到接头的所有导线或电缆在降 级时都将悬挂，必须经编辑才能将导线重新指定到接头接点。

  ◆添加在线束部件中的约束可以为线束中的各个零部件提供更大的灵活性，以适应部件更改。

它们不会作为刚体适应更改。例如，在顶级部件中，如果约束到某个子部件，则该子部件中的所有零件将作为一个刚体移动。在线束部件中，可以将子部件中的所有接头约束到不同位 置，它们将独立适应，不作为一个刚体移动。

       3. 线束零部件

   每个线束零部件都包含一组特性。这些特性用于所制作的文档，例如报告和工程图。特性还用来检查某些设计要素，例如弯曲半径和线束直径。特性可以添加到部件中的不同级别，也可以添加 到库中的源零部件以及部件中该零部件的所有引用。

   创建新的线束对象时，需要对某些特性进行设置，例如电气零件引用的“接点名称”特性或导线的“导线 ID”特性。其他特性是否要进行设置由用户决定。某些特性（例如线束段的长度或调整 后的长度）是从相关组件的放置或设置中导出的。这些特性无法更改，但可以查看，也可以在文档 中使用。

   零部件在三维布线中处于激活状态时，则可以设置和查看其特性。有些特性还可以从其他对象 进行访问。例如，可以在“导线特性”对话框中查看和修改导线所连接的零件和接点的特性。

   还可以使用特性对话框添加或删除虚拟零件。

     3.1 自定义特性

   “特性”对话框的“自定义”选项卡中可以包含预定义的特性。可在“特性名称”列表中使用这些特性，而且它们具有预置名称和数据类型。可以分别将这些特性添加到对象并设置其值。

   如果需要使用三维布线未预定义的线束零部件特性，则可以创建自定义特性。要创建自定义特 性，命名该特性并设置其数据类型和值。完整定义的特性将添加到“自定义”选项卡上的“特性名称”列表中。该特性还会显示在其他线束对象中使用的相同零件文件或线束部件内的“名称”列表中。

     3.2 设置引用特性

   线束对象具有一般特性（存储在这些对象的源文件中）和唯一引用特性（存储在放置对象的部件中）。线束组件引用从源组件获得其特性。例如，在线束部件中放置一个电气（具有接点的）零 件时，该零件的特性来自其零件定义。当引用需要特定特性时，可以使用引用特性值来替代特定零 部件级特性值。

   在“自定义”选项卡的特性列表中，添加到引用中的特性以白色背景表示。如果特性以黑色背景显示，则表明它是源级特性。例如，在引用导线的“导线特性”对话框中，在库级添加的特性以 黑色背景显示。

     3.3 指定引用参考指示器

   如果已添加了线束部件，可以为每个电气零件引用设置特定的参考指示器。
   注意：只有当电气零件在部件中的位置正确后才能将引用特性添加至电气零件中。如果提取或放置电气零件，引用特性将丢失，因此必须重新指定。
   为模型“Enclosure_Assembly.iam”的电气零件引用设置参考指示器的步骤如下：

 ◆在浏览器中双击线束部件，激活“线束1”；

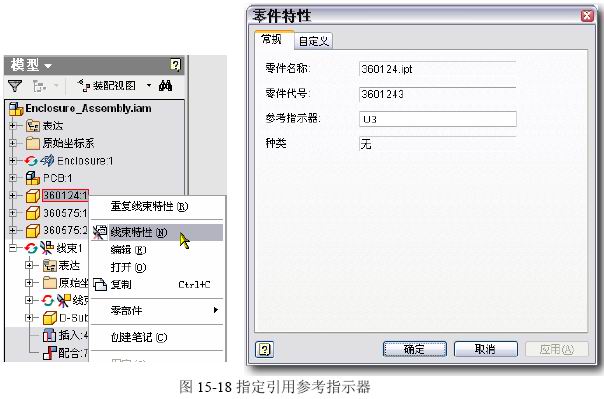

 ◆在零件360124a.IPT 上单击鼠标右键，选择右键菜单的“线束特性”(参见图15-18左)；

 ◆在“零件特性”对话框中，为该引用设置参考指示器“U3”，然后单击“应用”，(参见图

15-18右)。


 ◆以同样的步骤为零件360575a:1和零件LTP分别设置设置参考指示器“V4”和“W6”。

   将使用唯一的值在引用级替代每个零件的一般占位符参照标示元件，必须为每个零件引用设置参照标示元件。

       4. 三维布线库

   三维布线中的所有线束对象均来自一个库。本节将介绍如何在库中进行浏览，以及如何使用三维布线库工具。

     4.1 关于三维布线标准库

  三维布线库包含用于在线束部件中引用的标准库定义的列表，它包含以下类型的定义：导线、 电缆、接头、未加工的带状电缆、虚拟零件（包括标签、绝缘线束、螺塞、密封、终端和自定义类 型）。

   这些定义没有物理表达，仅存在于三维布线库文件中。从 此库列表中选择引用它，以将其插入线束部件中。可以使用库 中的任何标准定义，也可以自行添加定义。还可以修改和删除 现有定义并添加新的对象类型。要添加大量定义，可以使用输 入文件输入线束对象。

   三维布线库文件包含所有库数据，默认在C:\Program Files\Autodesk\Inventor 2008\Design Data\Cable & Harness文件夹下，文件名为“Cable & HarnessDefaultLibrary.iwl”。

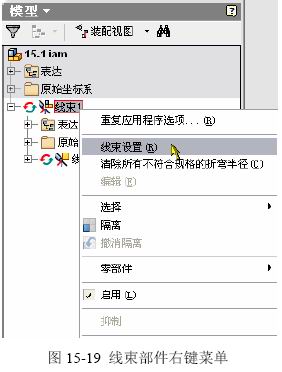

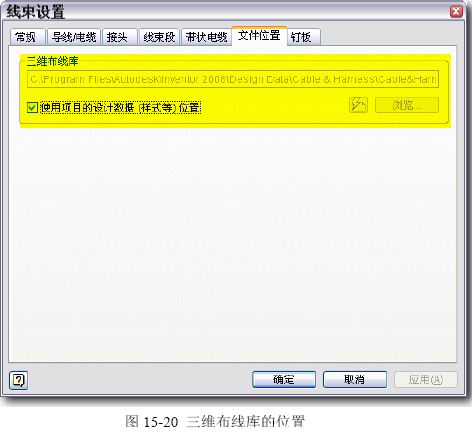

   在浏览器中激活“线束1”部件，选择右键菜单的“线束 设置”(参见图15-19)，可以在弹出的“线束设置”对话框的 “文件位置”选项卡中编辑三维布线库的位置，参见图15-20。



  通过单击“工具”→“应用程序选项”，再单击“文件”选项卡并在“设计数据”（样式等）中输入路径，可以设置项目设计数据的位置。

     4.2 使用三维布线库

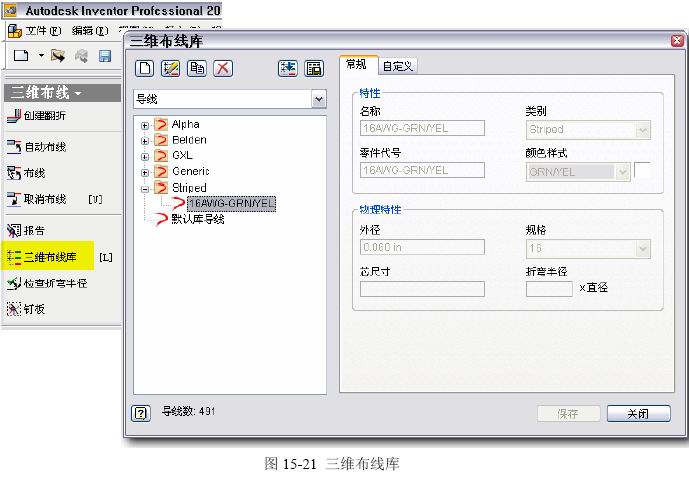

   单击工具面板中的“三维布线库”工具，弹出的“三维布线库”界面参见图15-21。


   “三维布线库”包括：
   “三维布线库”工具栏

   用于新建、编辑、复制和删除各个库导线或库电缆定义的库的工具集，还提供了输入库对象和输出库对象功能。

   线束对象类型列表

   列出可用的线束对象类型。单击箭头以从列表中选择。选定类型的各个对象将都显示在单个线束对象的列表中。对于用户定义的线束对象，选择“添加新类型”并输入一个唯一的类型。参见图15-22。

   单个线束对象的类别和列表
   显示单个线束对象的列表以及选定线束对象类型的对象类别。默认库定义：找不到关联库时使用的默认定义。此定义不能删除或修改。不存在默认电缆或未加工的带状电缆。

   线束对象的数量
   选定库中各个对象的总数。
   “对象特性”选项卡

   显示选定定义的特性以及选定对象所属的类别。例如，显示的导线特性包括颜色样式、零件代号、外径、规格和芯尺寸。所显示的电 缆特性包括类别、零件代号、外径和导线数目。

     4.3 添加库定义

   可以向库中逐个添加库定义，也可以通过从电子表格或其他列表输入来将多个定义一次加载到库中。
   要创建新的库定义，必须指定必需的特性。例如，要创建新的库导线定义，就必须指定导线的名称、颜色和外径。通常，这些必需的特性列在“常规”选项卡中。如果适用，可以将新定义组织 到新类别或现有类别中，指定零件代号并添加附加物理特性。可以添加任意数量的自定义特性。

   例如，库“导线”对象类型有两个选项卡：
   一般信息
   为新定义（例如弯曲半径）设置必要特性、物理特性和可选特性。
   自定义
   设置新的自定义特性或编辑现有的自定义特性。所有自定义特性都必须有一个数据类型。
除了前面列出的“常规”选项卡和“自定义”选项卡之外，“库电缆线”对话框中还包括“导线”选项卡：
   导线

   列出构成电缆的导线，以便可更改导体ID。

     4.4 修改库导线和库电缆的定义

   使用库中的对象类型、列出的类别、各个对象的列表以及工具，可以选择要复制、修改或删除的线束对象。

   编辑库定义
   除了默认库定义（如默认库导线或默认库绝缘线束）之外，可以编辑库中的任何定义。对于所有线束对象类型,均可以编辑常规特性和自定义特性。对于电缆,还可以从中添加和删除导线。
   删除库定义
   可以使用“三维布线库”对话框来删除库定义。如果从库中删除的线束对象已添加到线束部件中，则部件中该对象的所有引用都不会删除。不能删除电缆所使用的导线。
  如果在打开线束部件之前，将与已删除的导线或电缆同名的导线或电缆添加回三维布线库中，在下次更新该线束部件时，该导线的任何引用都将随新定义自动进行更新。

     4.5 输入和输出库数据

   三维布线库数据既可以输入到库中，又可以从库中输出，方法是在这两个操作过程中指定以下两个文件，在这两个操作过程中，都要使用数据文件(.csv)和配置文件(.cfg)。配置文件用于说明 输入参数、参数的相关数据类型以及相应的单位,数据文件中包含库数据，用于说明输入到库中或从 库中输出的每个线束对象。
