零件工程图注释处理技术（5）

 16.明细栏的栏目宽度和位置

    明细栏的栏目宽度和位置在默认情况下可能不合适，需要调整。一种方法是在选定明细栏后，将光标悬停在栏目竖线上，系统将出现图26所示的双向箭头；此时向左或者右拖动箭头调整栏目宽度。另外的方法是，在“标准”中设置明细栏个栏目的宽度，如图27所示。注意：这样的调整只对于在确认后所创建的明细栏有效，已经创建的明细栏将不会按新的参数更改；另外，这样修改后的结果在使用时也许还需要做些调整。

图26 实时调整

图27 定制栏目宽度

17.明细表数据输出

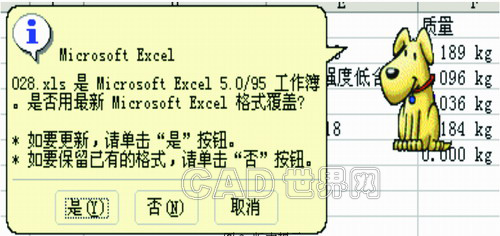

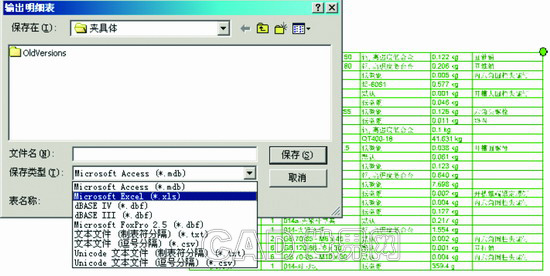

    如图28所示的界面，明细栏的数据可以用许多种格式输出成数据文件，供创建物料清单之类的其他的处理之用。其方法是：选定明细栏，在右键菜单中选择“输出(X)…”，则可在界面中选定输出文件的格式，例如输出成MS-Excel文件。可能是为了兼容尽量多的版本，Inventor在处理过程中是按照最低的MS-Excel版本进行的。在存盘时，可能弹出如图29所示的提示。按实际情况响应即可。

图28明细栏输出

图29 版本提示

18.技术要求的处理

    技术要求，是一系列的文字行。在创建工程图的时候，这些文字行一般是后写入工程图的，并且与原始模型无关。在设计进程中，也可能会有添加或修改技术要求的操作。一般情况下，有两种方法对技术要求进行添加和修改。第一种是重新编辑技术要求文字行，添加新的内容。但是，从数据结构的合理性考虑，不同的技术要求，不应当是同一个文字行，这与未来数据提取利用有直接的关系。另一种是：每条技术要求都是独立的文字行，或者在现有结果中，另外新写一段技术要求，再用“对齐”功能将两段文字整合。操作步骤如下：选定要对齐的全部文字行，在右键菜单中选择“对齐(A)…”，之后系统将弹出如图30所示的界面；在其中选定对齐方式、输入字行的间隔距离（偏移量），即可完成格式调整。

    如果能自定义一些技术要求的规范文字，并且用“缩略符号”的身份保存和使用，应当是更为合理的解决方案。

图30 对齐参数设置

19.装配图中的中心线和螺纹线

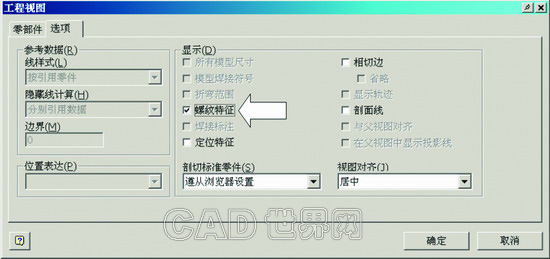

    目前Inventor的规则是：装配图中不会自动创建中心线和螺纹线。因此设计者必须自己添加：对于中心线，可用“自动中心线”功能、或者交互操作自己添加；对于螺纹线，可在编辑视图的界面中，在“选项”选项卡中的“显示(D)”栏目中，使“螺纹特征”有效。如图31所示。

图31 装配工程图的螺纹表达设置
