零件工程图注释处理技术(4)

              零件工程图注释处理技术(4)

 13.装配图引出序号的创建

    不能指望连工程师自己都需要“看情况而定”的处理,用某个程序就能圆满完成,这正是人脑与“电脑”的最大差别所在,而引出序号的处理正是如此。引出序号的样式是在GB/T 4458.2-84标准里规定的,在菜单“格式(O)”→“样式编辑器(E)…”→展开“引出序号”,可设置参数如图21所示。

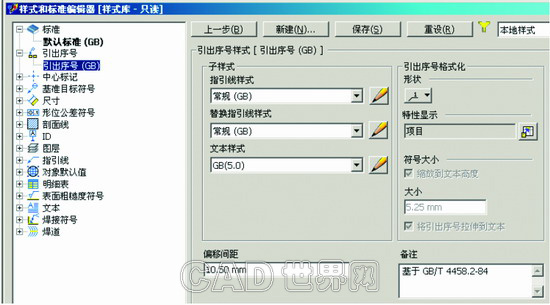

图21 引出序号设置参数

    在装配工程图中,引出序号创建有“单个创建”和“全视图自动创建”两种模式。最常用的是后一种,操作过程是:在工程图标注工具面板(如图22所示)上按下“自动引出序号”按钮;之后选定要标注的视图,此时的操作界面如图23所示。从界面看,这里需要我们进行“添加/删除零部件”的操作。这个操作可以在浏览器中选择,但是不能选定子装配,所以,还是在图形区选择才能保证顺利、准确操作。而引出的序号常需要再次进行修饰处理。

图22 功能按钮

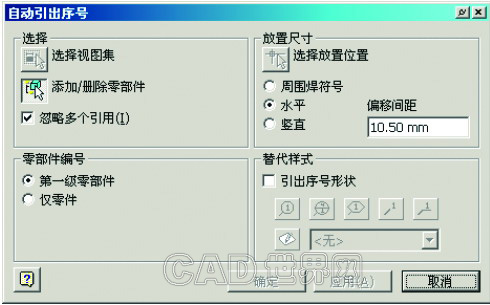

图23 操作界面

14.装配图引出序号的编辑

    引出序号的编号次序,Inventor是按照被标注的零部件加入到装配模型的先后次序进行排列的;而引出序号的位置,则是图23界面中的“放置尺寸”栏目(应理解为“序号放置方式”)的参数设置的,其中的“周围焊接符号”实际上是“引出序号环绕”的意思。

    正确的引出序号表达有完全环绕和不完全环绕两种。完全环绕,是按照顺时针方向,从左下角开始编号递增的;而不完全环绕,则是从任一端向另一端编号递增。

    因为图是给人看的,因此应当从方便读图、而不是方便程序编写考虑这些功能的处理规则……所以,引出序号创建之后,编辑处理就几乎是每次标注引出序号之后都要做的必然动作。

    ◇ 序号位置调整

    拖动改变引出序号的位置,完成需要的环绕布局。

    ◇ 箭头位置调整

    目前的规则是将箭头放在所指零件的轮廓线上调整位置,尽量不要把光标移出这个零件的轮廓线,以防止序号改变。

    ◇ 编号调整

    编号的排列,应当根据“在视图中最顺利的可读性”原则,而目前系统是按照零部件装入的先后次序编号,所以经常需要调整。

    编号的调整,是在选定这个引出序号后,单击右键菜单中的“编辑引出序号(D)…”选项。要想搞清楚,首先需要忽略本地化的误差,把中、英文的解释与功能界面联系起来,笔者认为:
笔者的补充解释如下(参见图24),这是两种序号的设置模式,具有不同的结果。

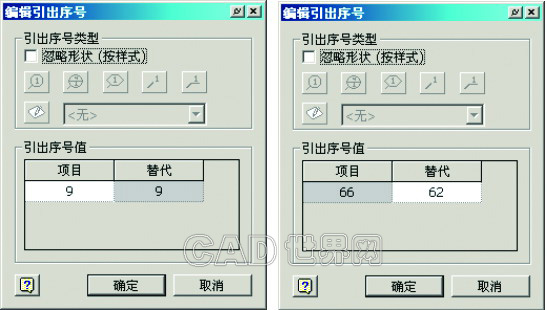

图24 编辑序号

    第一种是图4左边的操作,是正常的、可以理解的模式:变更引出序号。操作过程是在“项目”栏目双击,之后输入新的序号。结果会在引出序号和明细栏两处同时更新。第二种如图4右边的操作:替换引出序号的显示值。操作过程是:在“替代”栏目双击,之后输入新的序号。如图所示,将引出序号的显示值变成“62”,而明细栏中的序号数据仍然是“66”;而且在明细栏序号编辑的操作之后,图形区的引出标注序号坚定地显示原来设置的“62”,不会更改。什么人、做什么设计、在什么表达需求下,会需要第二种模式,将序号处理成非关联的、固定的序号?所以,可用的操作只能是第一种。

    改变了一个序号,如果占用了原有的编号,这种编号的交换,目前还是不能自动完成,需要设计师自己注意。

    如果在明细栏编辑器中操作,交换编号会方便的一些。

    ◇ 形状调整

    对于GB标准,Inventor提供了多种可能的引出序号形状。可以用两种方法进行设置。

    1)个别引出序号形状调整

    选定要调整的引出序号,在右键菜单中选择“编辑引出序号(D)…”,之后在弹出的操作界面中将“忽略形状(按样式)”开关设置成“有效”(这时设置的引出序号的形状与相关样式中的全局设置可以不一致)。然后,再选定需要的形状即可。

    2) 全局引出序号形状调整

    选定要任一个引出序号,在右键菜单中“编辑引出序号样式(S)…”,之后系统将弹出样式编辑器的界面,在“引出序号格式化”栏目中,展开“形状”列表,选定新的形状即可。

    ◇ 合并和拆分

    有些时候,需要把几个相关联的零件,做成一个指引线,形成几个序号连在一起的效果,这就是引出序号的合并。操作过程是:选定现有的引出序号,选择右键菜单中的“附着引出序号(T)”,之后选定要连在一起的另一个零件的轮廓线。而两者的位置关系,可以用光标拖动确定。

    想将后来连接上的序号去掉而实现拆分,具体的操作是:选定这个具有两个以上序号中需要去掉的序号,在右键菜单中“删除引出序号(R)”。

15.明细栏质量属性格式处理

    按GB要求,在明细栏中的重量栏目中不出现单位(Kg),如果质量属性在值默认条件下小数点后位数太多,可以在装配工程图中将其调整成合适的结果。这需要在明细表编辑界面中进行“格式化列”的操作,如图25所示。

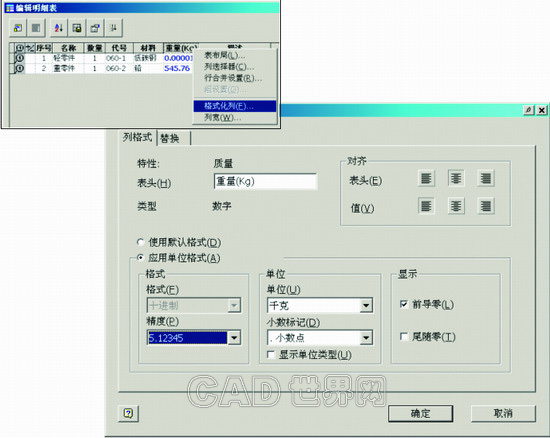

图25 格式化列

    这个结果,应当在“标准”界面中完成“明细表”选项卡中的用户定制,并保存成工程图模版。

    另外的问题是:结果数据表达精度问题。这需要在明细栏格式化列的操作中,设置成需要的精度(最高为小数点后8位),使得500公斤的重零件和0.01克的轻零件可以同处于一个以Kg为单位的明细栏中。
