零件工程图注释处理技术(2)

              零件工程图注释处理技术(2)

 5.怎样设置工程图字体

    设置工程图字体是很重要的工程图环境基础条件的设置。

    (1)字体的注册

    Inventor在文字处理功能中,其字体完全借用了操作系统的设置和资源,并没有自己独立的文本字体(这与AutoCAD不同)。因此,要想能具有满意的字体,首先需要在操作系统中注册好这些字体。按照GB标准,合适的字体应当是“仿宋GB2312”。

    (2)字体的使用和参数

    注册好了字体,就可以在工程图环境中使用这些字体了。

    1)用Inventor提供的GB工程图模版开始新图;

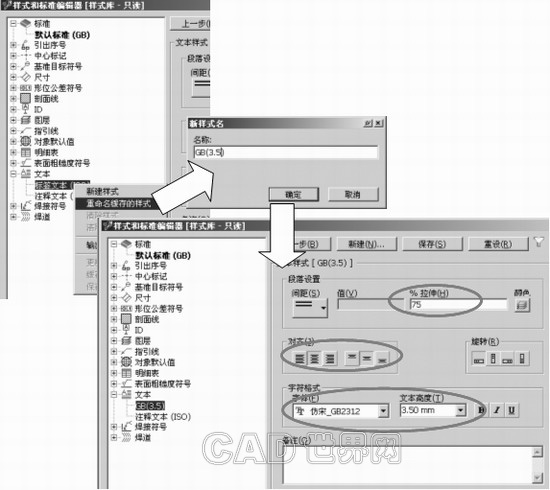

    2)在菜单中依次选择“格式→样式编辑器”选项,则系统会弹出如图8左上所示的界面;

    3)在这个界面中展开“文本”项;

    4)选定其一,在右键菜单中选中“重命名…”一项;

    5)回到一开始的界面,设置文本字体的详细参数,注意笔者圈出的设置;

    6)最后“保存”并“完成”设置。



图8 定义字体

    对于一般情况,需要设置3种字体:字高7mm(标题)、字高5mm(尺寸标注)和字高3.5mm(尺寸公差),而字体按GB规则应当是“长仿宋”,这可以利用“仿宋_GB2312”并将字宽设置成75%来实现。

6.使尺寸文字符合要求

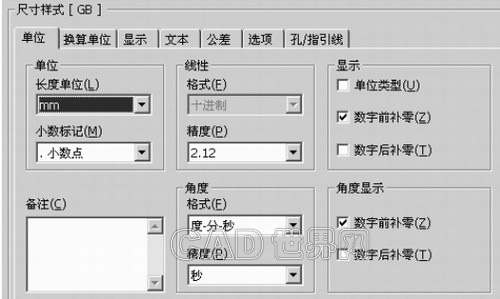

    操作者需要利用软件提供的用户定制功能自己调整有关参数,再将结果存成图形模版以备用。主要定制过程应当在上边的文本字体设置好的前提下,继续进行尺寸标注的参数设置,并使用这些字体。如图9所示为“单位”参数设置界面。



图9 单位参数

    对于“换算单位”,由于极少被使用,因此也不必设置这些参数。

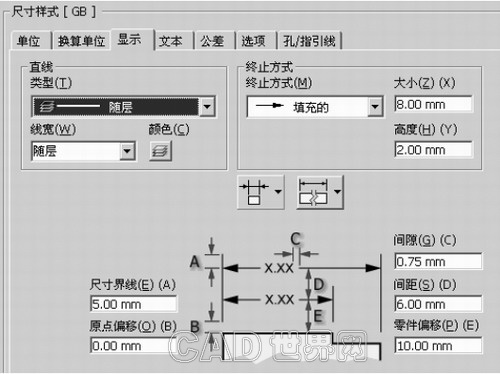

    图10所示为“显示”参数设置界面,在这里主要是对尺寸线之类的参数进行设置,其中的参数可以直接被使用。



图10 显示参数

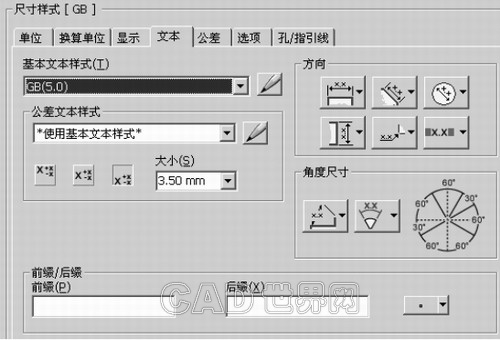

    图11所示为“文本”参数设置界面,在这里可以对尺寸标注文字线之类的参数进行设置。一般需要做许多的调整,具体的几项如下



图11 文本参数

    (1)基本文本样式按GB设置;

    (2)公差文本样式按GB设置,注意公差的位置与工称尺寸在文字下沿对齐的设置;

    (3)线性尺寸的“方向”应当按需做调整,而“角度尺寸”的方向也应当按需要做些调整,默认的设置不能完全使用。

    (4)前缀/后缀完全自定义的、在所有尺寸文字默认值的基础上,在前后附加的部分。

7.使尺寸公差的表达符合要求

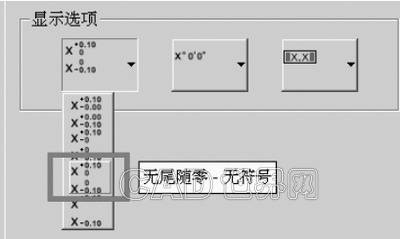

    图12所示为“公差”参数设置界面的局部。这是我们应当很关心的参数设置。按照GB的要求,零偏差在标注中不出现正负号,而现在Inventor共提供了四种可能带符号和小数点后的零;带符号和零;不带符号和零;不出现。可见第三方案就是我们需要的设置(虽然不是默认值,但是可以设置出来)。



图12 公差设置参数

8.其他尺寸标注设置

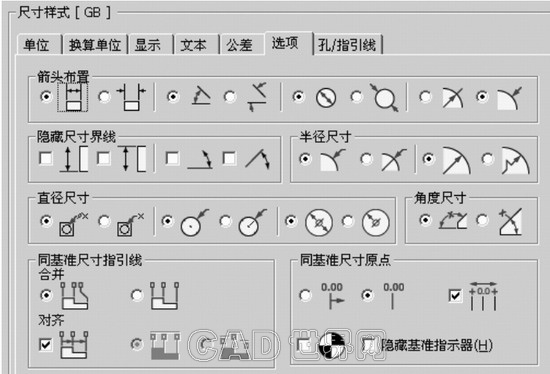

    图13所示为“选项”参数设置界面,其中罗列了几乎所有的标注细节的规则设置。



图13 选项参数

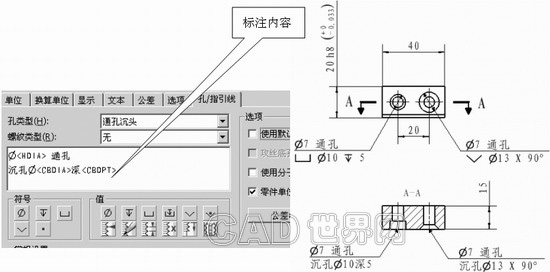

    图14左侧所示是“孔/指引线”参数设置界面。在这里,可以详细设置各类孔的标注内容和规则。例如在图14右侧,可见同一个工程图中两种孔标注结果。

    在孔标注参数设置中,“孔类型”和“螺纹类型”是可以造成许多种组合的,而组合结果会在标注内容窗口内列出默认的项目,其中包括“符号”、参数“值”和文字,只要关闭了“使用默认值”开关,就可以自定义这些内容。如图14右侧所示,上部的标注是默认值,下部的标注是笔者新创建的样式,参数设置如图14 左侧所示。



图14 自定义孔标注

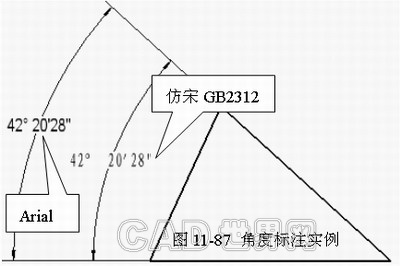

    但是,有一个很奇怪的标注参数控制问题,参见“角度标注.IDW”。如图15所示在角度标注文字的“°”后边,用任何中文字体,都会有很大的空间,而西文字体就没有这个现象。两种字体在文本编辑软件中的表现如下



图15角度文字的问题

    可见,应当是中文字体本身的符号宽度的问题,影响到了Inventor的标注结果所致。
