零件工程图注释处理技术（3）

 9.尺寸标注多种样式的使用

    在一张工程图中可以使用多种不同参数的尺寸标注。针对现有尺寸创建新样式的方法是：选定一个要改变的标注，在右键单中选择“新建样式…”选项；之后系统将弹出“新建尺寸样式”界面，在其中修改参数即可。

    在工程图标注工具面板中，按下任何标注功能按钮，都会引发Inventor在“标准”工具栏中相关列表选择的切换，如图16所示。例如，按下尺寸标注按钮，在标注之前可以选定尺寸样式；选定某现有标注之后也可以选定尺寸样式。这个“选定”操作均来自相同的界面——Inventor“标准”工具栏中的最后一个列表。

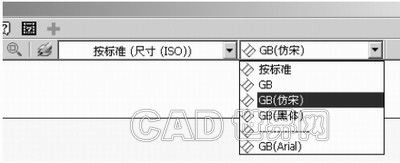

图16 选定标注样式

10.已有尺寸标注的修饰

    使用Inventor直接产生的尺寸标注(直接获得模型尺寸、或者在工程图中的交互标注)，其结果可能不完全符合我们的要求，这时对尺寸标注的修饰就是必须的了。

    对具体的某尺寸进行修饰操作，可以在选定某尺寸标注之后，从右键菜单中的“选项(O)”等关联的功能子菜单中看到。随着尺寸标注创建方法的不同、类型的不同，可修饰的项目也同；那些不能进一步修饰的尺寸，将没有这些个菜单项。

    在手动交互进行尺寸标注时，也可以使用上述修饰设置。

11.标题栏的定制

    在Inventor自带的GB工程图模板中，有GB1和GB2两个现成的标题栏。只有GB1还比较接近我国的标准要求，但格式是不完整的。更主要的是，标题栏中的各个栏目数据来源如何？

    目前Inventor提供的工程图模版，零件图标题栏的数据来源是这个工程图自身的数据，而不是零件的原始依据。这就把工程图仅仅理解为“能出图就行”，这当然是十分错误的。例如：在工程图中编辑GB1标题栏，选定一个用尖括号包起来的栏目(例如“设计”栏目的数据项)，在右键菜单中选择“编辑”，之后系统将弹出如图17所示的对话框。可见，标题栏中的设计者名字来自于“特性-工程图”的“作者”，而不是零件模型的数据。按常识，创建模型的人才是设计者，而制作工程图的人很可能不是工程师，而是工程师的助手或者绘图员，按照惯例，签名的人应该是工程师本人。因此，想正常使用Inventor的工程图模版，肯定就需要重建标题栏，使它的数据处理符合设计需求。基本的想法是：标题栏中的、与被表达零件相关的数据，一定是自动取自零件本身，而不可以在工程图中另外建立或者修改。

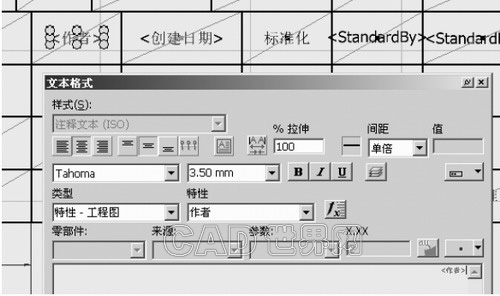

图17 参数文本

    Inventor认为标题栏是工程图中一个独立的单元。这种数据处理方法是很正确的。我们因此可以为专业设计的不同需要定制不同的标题栏。在上边的试验中可以看到，标题栏的图线和尺寸还是没问题的，可以继续用。对栏目的内容，Inventor提供了专门的功能设置——“参数文本”。实际上，这是与AutoCAD中的“属性”类似的一种功能，只是更为自动化，具体方法参见下面的讨论。

12.用略图符号做工程图的表格

    许多工程图，需要专门的表格来说明零件的不容易标注的特性，如图18所示。这样的表格，使用在工程图环境中，其参数根据来自零件模型。其间的数据传递，将按下面的规则进行。

图18 链轮参数表

    (1)在零件设计参数表中找到要传递的参数，并将其设置成“可输出”；

    (2)然后在这个零件的“iProperties”中可见这些参数被放在“自定义”选项卡下，这样就可以在工程图中引用了；

    (3)在工程图中做缩略符号，拉好表格，内容是引用上边定义的数据，如图19所示。

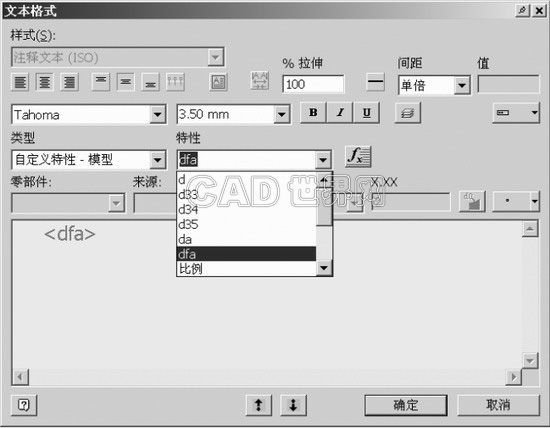

图19 引用模型参数

    这就建立了两者之间的确定关系。这个表格是通用的、零件模型的基础也是通用的。但是，在设置不当的时候，也可能出些问题。多数条件下有几个问题比较隐蔽。

    (1)填充结果自行换行。这多是因为在文本定义的时候，预先设置的文本行宽度不够所致。而默认的文本设置操作中，Inventor并不会显示文本的占位框格，因此常会因为没发现这种现象而出现错误。用户需要自己设置, 如图20所示）。

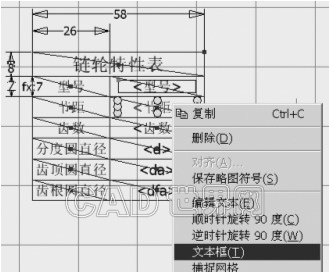

图20 默认设置参数

    (2)长度值带有“mm”的后缀。这是因为在零件的“iProperties”中，数据格式是Inventor默认的“文本”而不是“数字”类型。这时，文本将带有后缀，而数字则会不带后缀。解决办法为：在iProperties中将数据的格式修改成“数字”。
