七、深孔的珩磨(原理、特点、珩磨头、珩磨液、工艺参数、工作压力、轮式珩磨) 珩磨是在低的切削速度下,对工件表面进行光整加工的方法,是磨削的一种特殊形式,也是一种较高效率的机械加工工艺。它能够提高工件尺寸和几何形状精度及降低工件表面粗糙度,而广泛于内孔的光整加工。 1、珩磨加工的工作原理,是在一定机械作用下,珩磨条(轮)和工件的相对运动条件下,对工件表面进行低速磨削。 2、珩磨加工的特点:加工精度高,珩磨后圆度可达0.0005~0.005mm,尺寸精度可达0.005~0.025mm,表面粗糙度可达Ra0.4~0.05μm,而且无烧伤、嵌砂和裂纹;珩磨主要用于加工孔,适用于加工长径比大于10的深孔,还可以适用于其它成形加工(球面、平面、外圆等)。珩磨孔的直径为Φ1~Φ1200mm,长度可达12000mm。几乎所有的材料均可以进行珩磨;珩磨后的表面纹理,有利于油膜的形成,而使工件使用寿命增长;珩磨对机床的精度要求低,工人劳动强度低,可适用普通机床(车、铣、镗、钻床)加工高精度的孔。

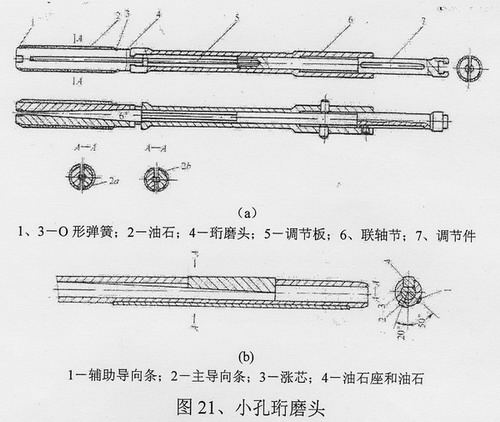

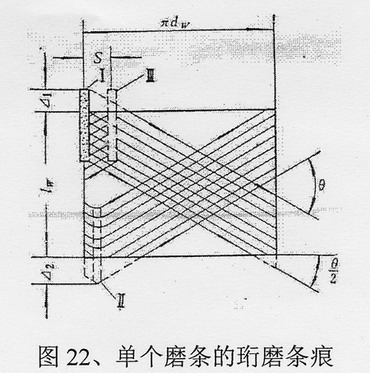

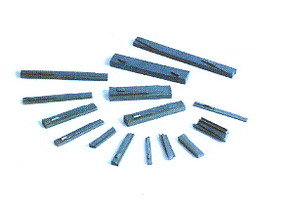

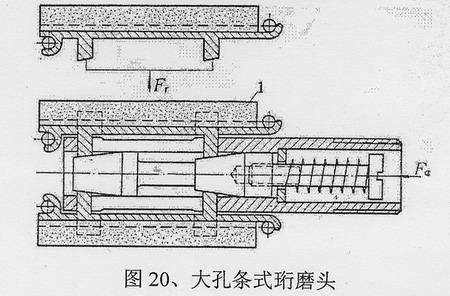

珩磨油石 3、珩磨油石(轮)的选择:珩磨油石(或轮)的选择,是根据工件材料和工件的表面质量要要求,来选择它们的特性(磨料、粒度、硬度和结合剂)的。 1)、磨料:珩磨碳钢、合金钢时,选用白刚玉(WA);珩磨不锈钢、轴承钢、高速钢时,选用单晶刚玉(SA)或铬刚玉(PA);珩磨不锈钢、高强度钢、高温合金、耐热钢时,选用立方氮化硼(CBN):珩磨硬脆材料时,选用碳化物磨料(GC、C、BC、D)。 2)、粒度:磨料的粒度是根据工件表面粗糙度的要求来选择。 Ra0.8μm为120#~150#;Ra0.4μm为150#~240#;Ra0.2μm为240#~W40;Ra0.1μm为W40~W20;Ra<0.05μm为<W20。 3)、结合剂:条式和大直径孔珩磨时,一般选用陶瓷结合剂(V)和树脂结合剂(B)外,还采用青铜结合剂(QT),小孔径珩磨条也多采用B和QT结合剂。珩磨轮一般采用树脂结合剂。 4)、硬度:在相同条件下,珩磨油石的硬度应比砂轮的硬度低一些,以保证油石在珩磨过程中自锐性好。普通油石的硬度在J~P(软3~中硬1)选用,金刚石和立方氮化硼油石的硬度在M~S(中~硬1)选用。总之,珩磨油石(轮)的硬度与工件材料的硬度有关。也即是工件材料的硬度高,油石的硬度应低。 5)、浓度:只有金刚石和立方氮化硼为磨料的磨具才规定浓度。它是指1cm3体积中含有金刚石或立方氮化硼磨料的重量(克拉)。常用油石的浓度为150%(6.6克拉/cm3)、100%(4.4克拉/cm3)、75%(3.3克拉/cm3)、和50%(2.2克拉/cm3)四种。它也和工件材料的硬度和磨料粒度有关,硬度高的工件材料和磨料粒度粗,也就选高浓度;反之,就选低浓度。 6)、油石长度和珩磨轮直径:珩磨油石长度一般为1.5倍孔径;珩磨轮直径一般为Φ50~Φ120mm。 4、珩磨头:深孔珩磨头有以下几种,如图20~21。珩磨头的结构形式,根据不同的需要有许多种,如有珩磨小孔、大孔、锥孔、盲孔和台阶孔。从扩张力分有定压的、手动扩张的。 5、珩磨液:珩磨钢或铸铁时,采用80%煤油+20%的机械油;珩磨青铜、铝,采用煤油。 6、珩磨工艺参数:圆周速度Vc=15~28m/min,往复速度Va=10~20m/min,交叉角Θ=30o~45o,如图22,合成速度Ve=20~35m/min。 交叉角的计算: Vc=VecosΘ/2(m/min) Va=VesinΘ/2(m/min) 7、珩磨时的工作压力:一般为0.1~0.8MPa,精珩时取小值。 8、珩磨余量:和般为2ap=0.05~0.1mm,或取前工序总误差的2~2.5倍。现在在加工长度较大的油缸时,可用无缝钢管,不经过切削,采用刚性珩磨头,直接珩磨加工出油缸。 |
