液压与气动教程:第一单元 液压传动基础(3) |

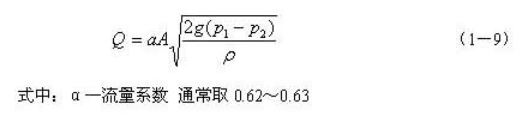

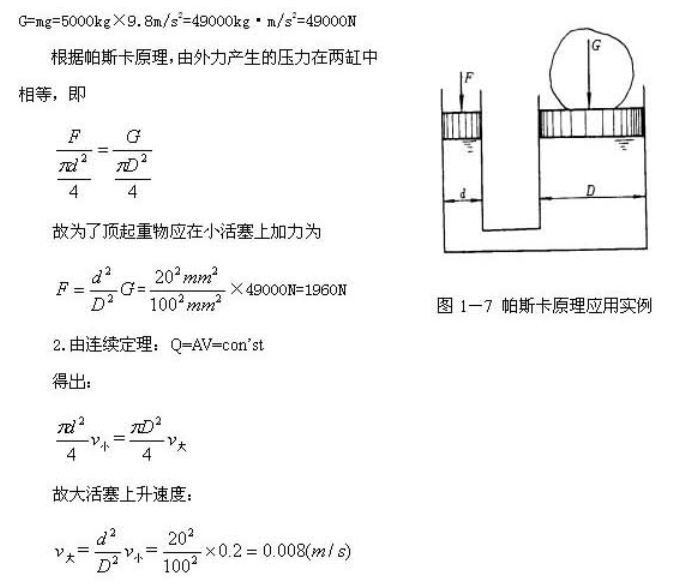

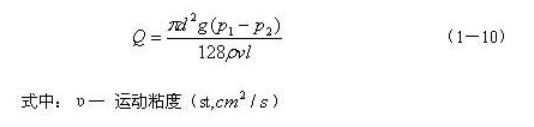

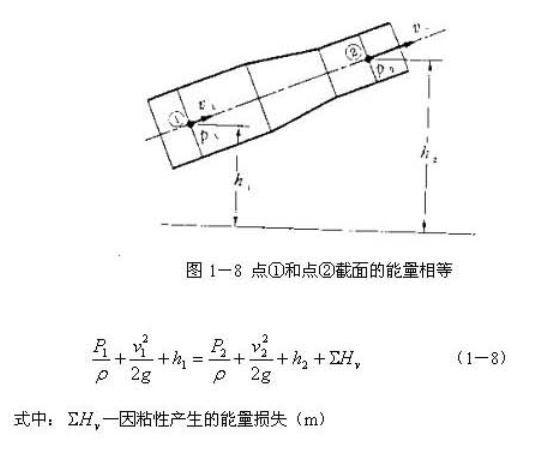

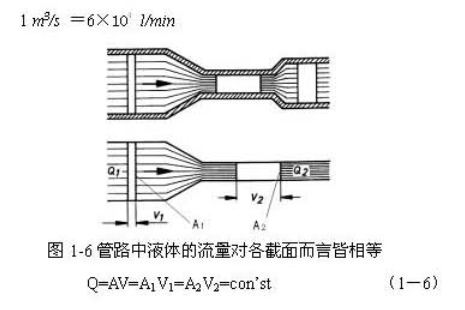

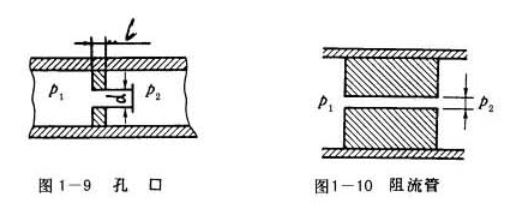

1.4.5 连续定理 液体在梳动时。通过任一断面,其速度、压力和密度不随时间改变者称为稳流。反之速度、压力和密度其中一项随时间而变,就称为非稳流。 对稳流而言液体以定常流动通过管内任一截面的液体质量必然相等.如图1-6所示的管内两个流通截面面积为A1和A2,流速分别为V1和V2,则通过任一截面的流量Q如(1-6)式表示。 流量的单位通常用L/min表示,与M3/s换算式子如下: 式(1-6)即连续定理,此式还得出另一个重要的基本概念,即运动速度取诀于流量,而与流体的压力无关。 例1-2 图1-7所示为相互连通的两个液压缸,已知大缸内径D=100mm,小缸内径d=20mm,大活塞上放上质量为5000kg的物体。问: 解: 1.物体的重力为: 本例说明了液压干斤顶等液压起重机械的工作原理,体现了液压装置的力的放大作用。 1.4.6 柏努利定理(Bemou11i’s Theorem) 在没有粘性和不可压缩的稳流中,依能量守恒定律可得式(l-7),称为柏努利定理。 图1-8所示,在有粘性和不可压缩的稳流中,依能量守恒定律得式(l-8) 1.4.7 孔口与阻流管 液体流动时,改变流通断面面积,可改变流体的压力和流量,据此可作出节流阀。 1.孔口 如图l-9所示,当l/d≤0.5时称为孔口,其流量Q为 2.阻流管 如图1-10所示,此时l/d>4称为阻流管,流量Q等于 |
编辑整理:曾保国 共 5 页: 第 [1] [2] 3 [4] [5] 页 |
