液压与气动教程:第一单元 液压传动基础(2) |

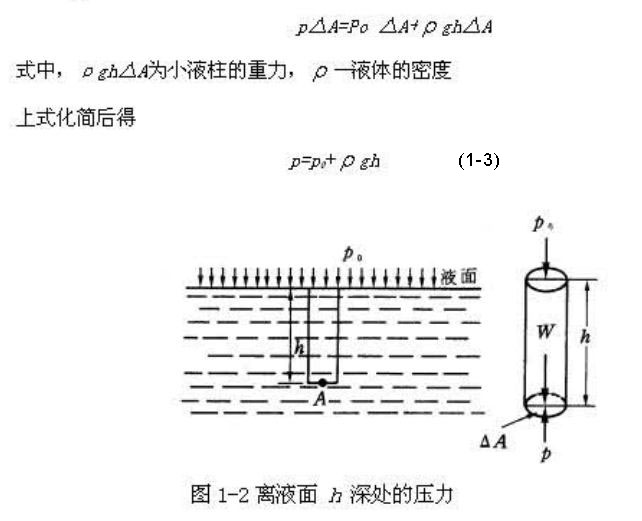

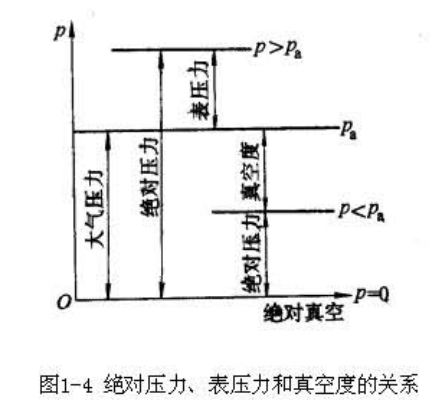

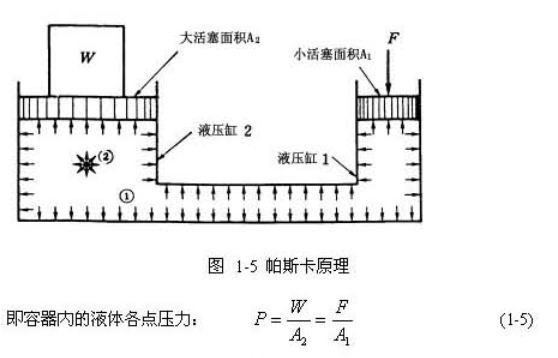

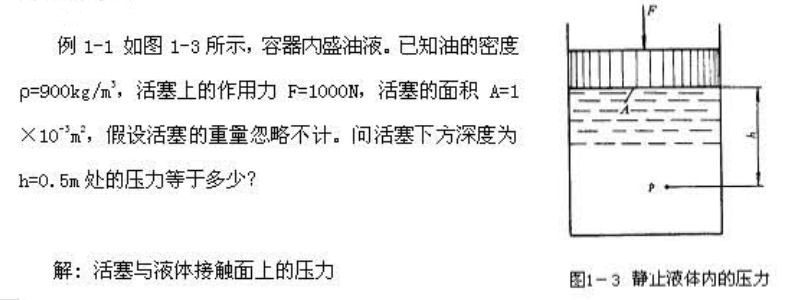

1.4 液压传动基本理论 1.4.1 液体的静压力 静止液体在单位面积上所受的法向力称为静压力。静压力在液压传动中简称为压力。在物理学中则称为压强。 静止液体中某点处微小面积△A上作用有法向力ΔF,则该点的压力定义为: 若法向作用力F均匀地作用在面积A上,则压力可表示为: 我国采用法定计呈单位Pa来计量压力 液体静压力有两个重要特性: 1.液体静压力垂直于承压面,其方向和该面的内法线方向一致。这是由于液体质点间的内聚力很小,不能受拉只能受压之故。 2. 静止液体液体内任意一点受到的压力在各个方向上都相等, 如果某点受到的压力在某个方向上不相等,那么液体就会流动, 这就违背了液体静止的条件。 1.4.2 液体静压力基本方程 现在我们想象在静止不动的液体中有如图1-2所示一个高度为h,底面积为ΔA的假想液柱体。表面上的压力为Po,求其A点的压力。因这个小液柱在重力及周围液体的压力作用下处于平衡状态,现我们可把其在垂直方向上的力平衡关系表示为: 式(l-3)为静压力基本方程,此式说明了: 1.静止液体中任何一点的静压力为作用在液面的压力Po与液体所产生的压力ρgh之和。 2.液体中的静压力随着深度h而线性增加。 3.在连通器里,同一液体中只要深度h相同其压力都相等。 从本例可以看出,液体在受外界压力作用的情况下,由液体自重所形成的那部分压力Pgh甚小,在液压系统中常可忽略不计,因而可近似认为整个液体内部的压力是相等的。以后我们在分析液压系统的压力时,一般都采用这种结论。 1.4.3. 绝对压力、表压力及真空度之间的关系 根据度量方法的不同有所谓的表压力又称相对压力(gauge pressure)绝对压力(absolute pressure)之别。以当地大气压力为基准所表示的压力称为表压力。以绝对零压力作为基准所表示的压力称为绝对压力。 如液体中某点处的绝对压力小于大气压力,这时该点的绝对压力比大气压力小的那部分压力值,称为真空度。所以 真空度=大气压力-绝对压力 (1-4) 有关表压力、绝对压力和真空度的关系见图1-4。 注意:如不特别指明,液气压传动中所提到的压力均为表压力。 1.4.4 帕斯卡原理 在密封容器内,施加于静止液体上的各点压力将以等值同时传遇倒液体各点,容器内压力方向垂直于内表面,如图1.5所示。 由式(1-5)建立了一个很重要的概念,即在液压传动中,工作的压力取诀于负载,而与流入的流体多少无关。 |
编辑整理:[曾保国] 共 5 页: 第 [1] 2 [3] [4] [5] 页 |
