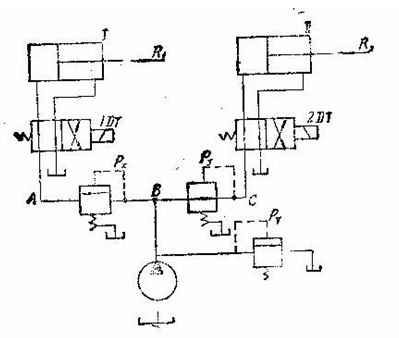

17．图示的系统中，缸I为进给缸，活塞面积A1=100 cm2，缸II为辅助装置缸，活塞面积A2=50 cm2。溢流阀调整压力py＝40×105Pa，顺序阀调整压力px＝30×105Pa，减压阀调整压力pj＝15×105Pa，管道损失不计，要求： 1）辅助缸II工作时可能产生的最大推力为多少？（N） 2）进给缸I要获得稳定的运动速度且不受辅助缸负载的影响，缸I允许的最大推力Ｒ1应为多少？（N）（7500；25000）


  18．泵和马达组成系统，已知泵输出油压pp＝100×105Pa，排量Vp=10cm3/r，机械效率ηmp=0.95，容积效率ηvp=0.9；马达排量VM=10cm3/r，机械效率ηmM=0.95，，容积效率ηvM=0.9，泵出口处到马达入口处管路的压力损失为5×105Pa，泄漏量不计，马达回油管和泵吸油管的压力损失不计，试求： 1）泵转速为1500r/min时，所需的驱动功率Prp；（W） 2）泵输出的液压功率Pop；（W） 3）马达输出转速nM；（r/min） 4）马达输出功率PM；（W） 5）马达输出转矩TM。（Ｎ.ｍ） (2632、2250 ；1215；1828、14.37 )

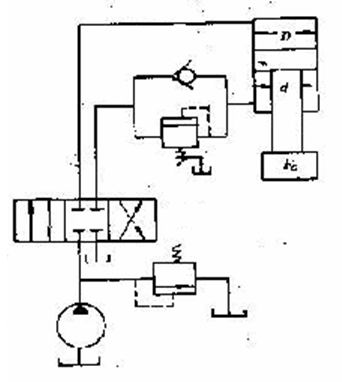

  19．在图示的液压系统中，液压缸活塞直径D=100mm，活塞杆直径d=70mm，活塞及负载的总重量
FG=15000N，提升时要求在0.15s内均匀地达到稳定上升速度v=6m/min，停止时活塞不能下落，若不计损失，试确定溢流阀及顺序阀的调整压力。（105Pa）（40；37.5）

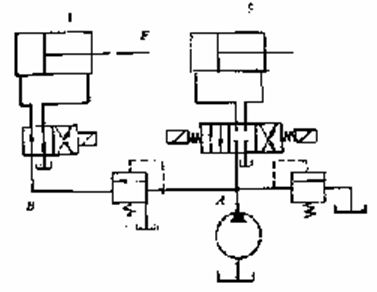

  20．如图示液压回路，已知溢流阀的调定压力为py＝50×105Pa，顺序阀的调定压力为px＝30×105Pa，液压缸1的有效面积A=50 cm2，，负载F=10000N。当两换向阀处于图示位置时，试求活塞1运动时和活塞1运动到终端后，A、B两处的压力各为多少？（105Pa）又当负载F=20000N时，A、B两处的压力各为多少？（105Pa）（管路压力损失不计）（30、20，50、50 ；40 、40）


  21．图示液压系统，液压缸的有效面积A1= A2=100 cm2，缸I负载F=35000N，缸II运动时负载为零。不计摩擦阻力、惯性力和管路损失。溢流阀，顺序阀和减压阀的调定压力分别为py＝40×105Pa、px＝30×105Pa、pj＝20×105Pa，求在下列三种工况下A、B、C处的压力。（105Pa） 1）液压泵启动后，两换向阀处于中位； 2）1DT得电，液压缸I活塞运动时及活塞运动到终点停止运动时； 3）1 DT失电，2DT得电，液压缸II活塞运动时及碰到挡块停止运动时。（40 、40、20；35 、35、20，40、40、20；0、不定、0，40、40、20 ）

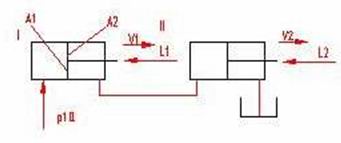

  22．如图所示，两个相同的液压缸串联起来，两缸的无杆腔和有杆腔的有效工作面积分别为A1=100 cm2， A2=80 cm2，输入的压力p1＝18×105Pa，输入的流量q=16l/min，所有损失均不考虑，试求： 1）当两缸的负载相等时，可能承担的最大负载L为多少；(N)2）当两缸的负载不相等时，计算L1 m a x和L2 m a x的数值；(N)3）两缸的活塞运动速度各是多少?（m/min） (10000；18000、22500 ；1.6 、1.28 )

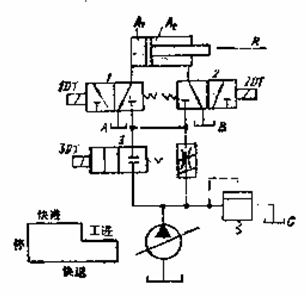

  23．图示系统中，缸的两腔面积为A1＝2A2＝100cm2，泵和阀的额定流量均为qs＝10l/min，溢流阀的调定压力py＝35×105Pa，在额定流量下通过各换向阀的压力损失相同△pn＝2×105Pa，节流阀流量系数Cd＝0.65，油液密度ρ＝900kg/m3。若不计管道损失，并认为缸的效率为100％。计算：1）差动快进时，流过换向阀1的流量( l/min )；2）差动快进时，泵的工作压力（105Pa）；3）负载R＝30000N、节流阀开口面积f＝0.01cm2时活塞运动速度(m/s) 和回路效率ηc (%)（此时不计换向阀的压力损失）。( 20；20；6.13×10-3、31.5 )

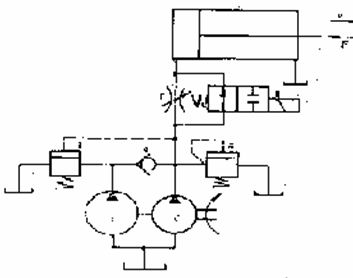

  24．图示液压系统中，已知泵1的流量qp1=16l/min，泵2的流量qp2=4l/min，液压缸两腔的工作面积A1＝2A2＝100cm2，溢流阀调定压力py＝2.4Mpa，卸载阀调定压力px＝1Mpa，工作负载F=20000N，节流阀为薄壁小孔，流量系数Cd=0.62，油液密度ρ＝900kg/m3。不计泵和缸的容积损失，不计换向阀、单向阀及管路的压力损失，求：1）负载为零时活塞的快进速度v（m/min）；2）节流阀开口面积a=0.01cm2活塞运动速度v1 ( m/min )及泵的出口压力pp( MPa )；3）节流阀开口面积a=0.06cm2活塞运动速度v1 ( m/min )及泵的出口压力pp( MPa )。( 2；0.11、2.4；0.4、2.14)


  25．p0=6×105Pa，T0=20℃,阀的最小截面积A=5×10-5m2，问容积为V=0.01m3的容器，从初始压力pH=1×105Pa（绝对压力）充到p0所需的时间(s)。( 0.82)

  26．为测定一气阀有效截面积，在V=100L的容器内充入压力p1=0.5MPa（相对），温度为20℃的空气，通过一测试阀将罐内空气放入大气，放气后罐内剩余压力p2=0.2MPa（相对），放气时间6.15s。试求此被测阀有效截面积(mm2)。( 58.5 )

  28．单作用气缸内径D=0.125m，工作压力p=0.5MPa，气缸负载率η=0.5，复位弹簧刚度Cf=2000N/m，弹簧预压缩量为50mm，活塞的行程S=0.15m，求此缸的有效推力（N）。（11866）

  29．单杆作用气缸内径D=0.125m，活塞杆直径为d=32mm，工作压力p=0.45MPa，气缸负载率η=0.5，求气缸的推力和拉力。如果此气缸内径D=80mm，活塞杆径d=25mm，工作压力p=0.4 MPa，负载率不变，其活塞杆的推力和拉力各为多少(N)？ ( 2760、2579；1000、907 )

  30．当气源及室温均为15℃时，将压力为0.7MPa（绝对）的压缩空气通过有效界面积S=30mm2的阀口，充入容积V=85L的气罐中，压力从0.02MPa上升到0.6MPa时，充气时间（s）及气罐的温度（℃）为多少？当温度降至室温后罐内压力（Mpa）为多少？如从大气压开始充气的情况又将如何？( 11.45、125；0.434；11.74、130.2、0.429 )

    八、绘制回路

 1．绘出双泵供油回路，液压缸快进时双泵供油，工进时小泵供油、大泵卸载，请标明回路中各元件的名称。

 2．试用一个先导型溢流阀、两个远程调压阀组成一个三级调压且能卸载的多级调压回路，绘出回路图并简述工作原理。（换向阀任选）

 3．试用两个单向顺序阀实现“缸1前进——缸2前进——缸1退回——缸2退回”的顺序动作回路，绘出回路图并说明两个顺序阀的压力如何调节。

 4．试用压力继电器实现“缸1前进——缸2前进——缸2退回——缸1退回”的顺序动作回路，绘出回路图并说明工作原理。

 5．试用液控单向阀实现立式液压缸的保压回路，绘出回路图并说明保压原理。

 6．绘出汽车起重机液压支腿的锁紧回路，并说明该回路对换向阀中位机能的要求。

 7．试绘出气控回路图，要求气缸缸体左右换向，可在任意位置停止，并使其左右运动速度不等。

 8．试设计一个可使双作用气缸快速返回的控制回路。要求用下列气阀：一个单电控二位五通阀，一个单向节流阀，一个快速排气阀。

 9．某工厂生产自动线上要控制温度、压力、浓度三个参数，任意一个或一个以上达到上限，生产过程将发生事故，此时应自动报警，设计此气控回路，要求画出逻辑原理图。

 10．设计一个气动逻辑回路控制一个单作用缸，要求被控单作用气缸实现如下逻辑功能：s=ab+ab,其中a、b为两个输入信号。
