34．调速阀和旁通型调速阀（溢流节流阀）有何异同点？

答：调速阀与旁通型调速阀都是压力补偿阀与节流阀复合而成，其压力补偿阀都能保证在负载变化时节流阀前后压力差基本不变，使通过阀的流量不随负载的变化而变化。

回路中。液压系统中使用调速阀调速时，系统的工作压力由溢流阀根据系统工作压力而调定，基本保持恒定，即使负载较小时，液压泵也按此压力工作，因此功率损失较大；但该阀的减压阀所调定的压力差值波动较小，流量稳定性好，因此适用于对速度稳定性要求较高，而功率又不太大的节流调速回路中。旁通型调速阀只能安装在执行元件的进油路上，而调速阀还可以安装在执行元件的回油路、旁油路上。这是因为旁通型调速阀中差压式溢流阀的弹簧是弱弹簧，安装在回油路或旁油路时，其中的节流阀进口压力建立不起来，节流阀也就起不到调节流量的作用。

  35．什么是液压基本回路？常见的液压基本回路有几类？各起什么作用？

 答：由某些液压元件组成、用来完成特定功能的典型回路，称为液压基本回路。常见的液压基本回路有三大类： 1）方向控制回路，它在液压系统中的作用是控制执行元件的启动、停止或改变运动方向。2）压力控制回路，它的作用利用压力控制阀来实现系统的压力控制，用来实现稳压、减压，增压和多级调压等控制，满足执行元件在力或转矩上的要求。3）速度控制回路，它是液压系统的重要组成部分，用来控制执行元件的运动速度。

  36．液压系统中为什么要设置背压回路？背压回路与平衡回路有何区别？

 无论是平衡回路，还是背压回路，在回油管路上都存在背压，故都需要提高供油压力。但这两种基本回路的区别在于功用和背压的大小不同。背压回路主要用于提高进给系统的稳定性，提高加工精度，所具有的背压不大。平衡回路通常是用于立式液压缸或起重液压马达平衡运动部件的自重，以防运动部件自行下滑发生事故，其背压应根据运动部件的重量而定。

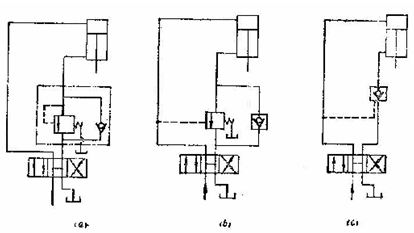

  37．图示为三种不同形式的平衡回路，试从消耗功率、运动平稳性和锁紧作用比较三者在性能上的区别。

答：图a为采用单向顺序阀的平衡回路，运动平稳性好，但顺序阀的调定压力取决于活塞部件的重量，运动时消耗在顺序阀的功率损失较大。由于顺序阀是滑阀结构，锁紧性能较差。多用于重物为恒负载场合。

图b为采用远控平衡阀的平衡回路，远控平衡阀是一种特殊结构的远控顺序阀，它不但具有很好的密封性，能起到长时间的锁闭定位作用，而且阀口大小能自动适应不同负载对背压的要求，保证了活塞下降速度的稳定性不受载荷变化的影响，且功率损失小。这种远控平衡阀又称为限速锁。多用于变负载场合。

图c为采用液控单向阀的平衡回路，由于液控单向阀是锥面密封，故锁闭性能好。单向阀接通后液压缸不产生背压，功率损失小。但最大的缺点是运动平稳性差，这是因为活塞下行过程中，控制油失压而使液控单向阀时开时关，致使活塞下降断断续续。为此应在回油路上串联一单向节流阀，活塞部件的重量由节流阀产生的背压平衡，保证控制油路有一定压力，其运动平稳性和功率损失与节流阀开口大小有关。

  38．多缸液压系统中，如果要求以相同的位移或相同的速度运动时，应采用什么回路？这种回路通常有几种控制方法？哪种方法同步精度最高？


 答：在多缸液压系统中，如果要求执行元件以相同的位移或相同的速度运动时，应采用同步回路。从理论上讲，只要两个液压缸的有效面积相同、输入的流量也相同的情况下，应该做出同步动作。但是，实际上由于负载分配的不均衡，摩擦阻力不相等，泄漏量不同，均会使两液压缸运动不同步，因此需要采用同步回路。

  同步回路的控制方法一般有三种：容积控制、流量控制和伺服控制。容积式同步回路如串联缸的同步回路、采用同步缸（同步马达）的同步回路，其同步精度不高，为此回路中可设置补偿装置；流量控制式同步回路如用调速阀的同步回路、用分流集流阀的同步回路，其同步精度较高（主要指后者）；伺服式同步回路的同步精度最高。

  39．液压系统中为什么要设置快速运动回路？实现执行元件快速运动的方法有哪些？

 答：在工作部件的工作循环中，往往只要部分时间要求较高的速度，如机床的快进→工进→快退的自动工作循环。在快进和快退时负载小，要求压力低，流量大；工作进给时负载大，速度低，要求压力高，流量小。这种情况下，若用一个定量泵向系统供油，则慢速运动时，势必使液压泵输出的大部分流量从溢流阀溢回油箱，造成很大的功率损失，并使油温升高。为了克服低速运动时出现的问题，又满足快速运动的要求，可在系统中设置快速运动回路。

  40．什么叫液压爬行？为什么会出现爬行现象？

答：液压系统中由于流进或流出执行元件（液压缸，液压马达）的流量不稳定，出现间隙式的断流现象，使得执行机械的运动产生滑动与停止交替出现的现象，称为爬行。产生爬行现象的主要原因是执行元件中有空气侵入，为此应设置排气装置。

  41．若先导型溢流阀主阀芯或导阀的阀座上的阻尼孔被堵死，将会出现什么故障？

答：若阻尼孔完全阻塞，油压传递不到主阀上腔和导阀前腔，导阀就会失去对主阀的压力调节作用，这时调压手轮失效。因主阀芯上腔的油压无法保持恒定的调定值，当进油腔压力很低时就能将主阀打开溢流，溢流口瞬时开大后，由于主阀上腔无油液补充，无法使溢流口自行关小，因此主阀常开系统建立不起压力。若溢流阀先导锥阀座上的阻尼小孔堵塞，导阀失去对主阀压力的控制作用，调压手轮无法使压力降低，此时主阀芯上下腔压力相等，主阀始终关闭不会溢流，压力随负载的增加而上升，溢流阀起不到安全保护作用。

   七、计算题

  1．某轴向柱塞泵直径d=22mm，分度圆直径D = 68mm，柱塞数z =7，当斜盘倾角为α= 22°30′，转速n=960r/min，输出压力p=10MPa，容积效率ηv=0.95，机械效率ηM=0.9时，试求： 1）泵的理论流量；（m3/s） 2）泵的实际流量；（m3/s） 3）所需电机功率。（kW）（0 .0012；0 .00114 ；11.3 ）

  2．有一径向柱塞液压马达，其平均输出扭矩T=24.5Nm，工作压力p=5MPa，最小转速nmin=2 r/min，最大转速nmax=300 r/min，容积效率ηv=0.9，求所需的最小流量和最大流量为多少？（m3/s）（1.1×10-6；170×10-6）

  4.用一定量泵驱动单活塞杆液压缸，已知活塞直径D=100mm，活塞杆直径d=70mm，被驱动的负载∑R=1.2×105N。有杆腔回油背压为0.5Mpa，设缸的容积效率ηv=0.99，机械效率ηm=0.98，液压泵的总效率η=0.9。求：1）当活塞运动速度为100mm/s时液压泵的流量（l/min）；2）电机的输出功率（kW）。(47.6；13.96)

  6．增压缸大腔直径D=90mm，小腔直径d=40mm，进口压力为p1＝63×105Pa ，流量为q1=0.001 m3/s，不计摩擦和泄漏，求出口压力p2和流量q2各为多少？（MPa、m3/s）（31.9；0 .198×10-3）

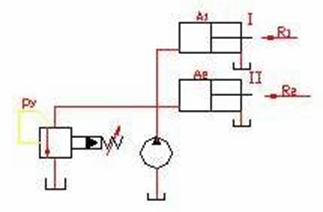

  7．在图示液压系统中，泵的额定压力为ps＝25×105Pa，流量q=10l/min，溢流阀调定压力py＝18×105Pa，两油缸活塞面积相等，A1=A2=30 cm2，负载R1=3000N，R2=4200N其他忽略不计。试分析：1）液压泵启动后两个缸速度分别是多少（m/s）；2）各缸的输出功率和泵的最大输出功率可达多少（W）。
( .056、.056 ；168、235、300 )


  8.如图所示，如果液压缸两腔的面积A1 =100 cm2， A2=40 cm2，泵的供油量q=40l/min，供油压力p＝20×105Pa，所有损失均忽略不记，试求：1）液压缸在该工况下可能产生的最大推力（N）；2）差动快进管内允许流速为4m/s，管径d应选多大（mm）？（12000 ；18）


  9．如图所示的夹紧回路中，如溢流阀的调整压力py＝50×105Pa，减压阀调整压力pj＝25×105Pa。试分析下列各种情况，并说明减压阀阀芯处于什么状态。 1）当泵压力为50×105Pa时，夹紧液压缸使工件夹紧后，A点、C点压力为多少（105Pa）？ 2）当泵压力由于其它工作缸的快进，压力降至pb＝15×105Pa时（工件原先处于夹紧状态）：这时，A点、C点压力各为多少（105Pa）？ 3）夹紧缸在未夹紧工件前做空载运动时，A、B、C三点压力为多少（105Pa）？（25、25 ；15、 25；0、0、0）


  10．如图所示的回路采用进油路与回油路同时节流调速。采用的节流阀为薄壁小孔型，两节流阀的开口面积相等，f1=f2=0.1 cm2，流量系数Cd=0.67，液压缸两腔有效面积A1=100 cm2， A2=50 cm2，负载R=5000N，方向始终向左。溢流阀调定压力py＝20×105Pa，泵流量q=25l/min。试求活塞往返运动速度各为多少（m/s），两者有可能相等否？（ .036；.036；有可能）

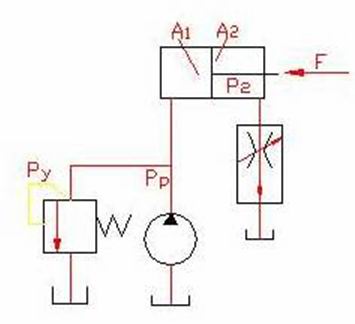

  11．在图示的回路中，液压缸两腔面积A1=100 cm2， A2=50 cm2，当缸的负载F从0变化到30000N时，缸向右运动速度保持不变，调速阀最小压差△p＝5×105Pa，试求：  1）溢流阀最小调定压力py为多少（调压偏差不考虑）（105Pa）  2）负载F=0时泵工作压力是多少？（105Pa）  3）缸可能达到的最高工作压力是多少？（105Pa）（32.5 ；65 ；65 ）

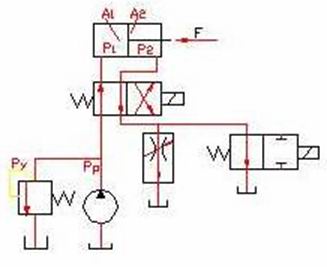

  12．图示为某专用液压铣床的油路图。泵输出流量qp=30l/min，溢流阀调定压力py＝24×105Pa，液压缸两腔有效面积A1=50 cm2， A2=25 cm2，切削负载Ft=9000N，摩擦负载Ff=1000N切削时通过调速阀的流量为qT=1.2l/min，若元件的泄漏和损失忽略不计。试求： 1）活塞快速接近工件时，活塞的运动速度v1（cm/s）及回路的效率η1；（%） 2）当切削进给时，活塞的运动速度v2（cm/s）及回路的效率η2。（%）（10 、100 ；0.8 、6.7 ）


  13．在图示的回路中，变量泵的转速np=1200r/min，排量Vp=0～8cm3/r；安全阀调定压力py＝40×105Pa，变量马达排量VM=4～12cm3/r。试求：马达在不同转速nM=200、400、1000、1600r/min时，该调速装置可能输出的最大转矩T（Ｎ.ｍ）和最大功率P是多少？（Ｗ） (7.64、160 ；7.64 、320；6.11、640 ；3.82 、640 )

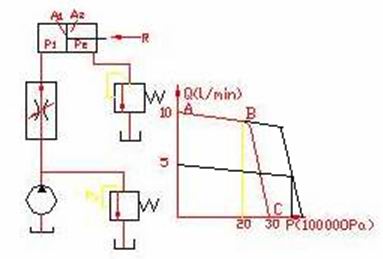

  14．图（a）为限压式变量泵及调速阀组成的联合调速回路，图（b）为限压式变量泵的特性曲线。调速阀正常工作时所需压差为5×105Pa，背压阀调定值为4×105Pa，活塞两腔有效面积A1=50 cm2， A2=25 cm2，在调速阀通过流量为5l/min 时，试求： 1）缸能克服多大负载阻力；（N） 2）如需推动14000N的负载，其他条件不变，应将泵特性曲线调成何种形状系统效率最高（画出特性曲线图）。（9000；图示黑线所示，调整压力调节螺钉即可）

           图（a）             图了（b）

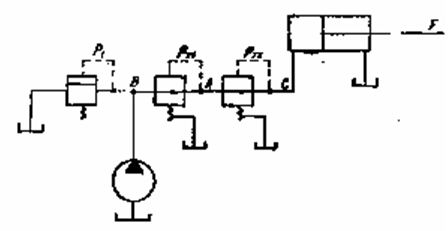

  15．将二个减压阀串联成图示系统。取py＝45×105Pa，pj1＝35×105Pa，pj2＝20×105Pa，活塞运动时，负载Ｆ=1200Ｎ，活塞面积A=15 cm2，减压阀全开时的局部损失及管路损失不计。试确定： 1）活塞在运动时和到达终端位置，A，B，C各点处的压力等于多少？（105Pa） 2）若负载阻力增加到Ｆ=4200Ｎ，所有阀的调整值仍为原来数值，这时A，B，C各点的压力为多少？（105Pa）（运动时8、8、8，终端35、45、20；35、45、20 ）

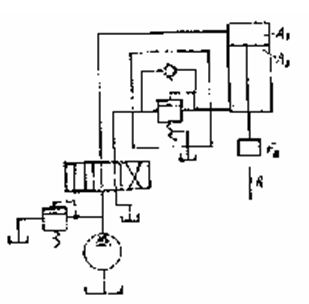

  16．在图示系统中。A1=80 cm2， A2=40 cm2，立式缸活塞与运动部件自重FG=6000N，活塞在运动时的摩擦阻力Ff=2000N，向下工作进给时工件负载Ｒ=24000N，系统停止工作时保证活塞不因自重而下滑。试求： 1）顺序阀的最小调定压力为多少？（105Pa） 2）溢流阀的最小调定压力为多少？（105Pa）（≥10；≥30）
