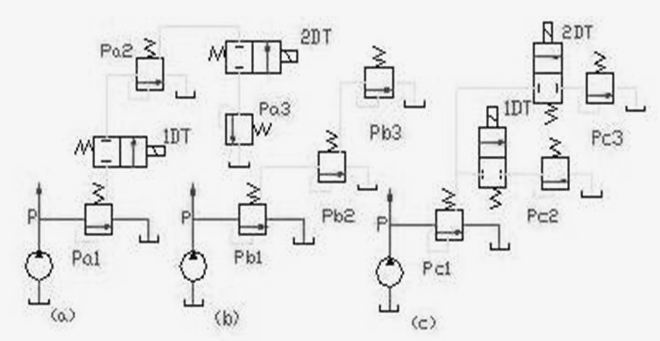

7．图（a），（b），（c）所示的三个调压回路是否都能进行三级调压（压力分别为60×Pa、40×Pa、10×Pa）？三级调压阀压力调整值分别应取多少？使用的元件有何区别？

解：图（b）不能进行三级压力控制。三个调压阀选取的调压值无论如何交换，泵的最大压力均由最小的调定压力所决定，p＝10×105Pa。

图（a）的压力阀调定值必须满足pa1＝60×105Pa，pa2＝40×105Pa，pa3＝10×105Pa。如果将上述调定值进行交换，就无法得到三级压力控制。图（a）所用的元件中，a1、a2必须使用先导型溢流阀，以便远程控制。a3可用远程调压阀（直动型）。

图（c）的压力阀调定值必须满足pc1＝60×105Pa，而pc2、pc3是并联的阀，互相不影响，故允许任选。设pc2＝40×105Pa ，pc3＝10×105Pa，阀c1必须用先导式溢流阀，而c2、c3可用远程调压阀。两者相比，图（c）比图（a）的方案要好。

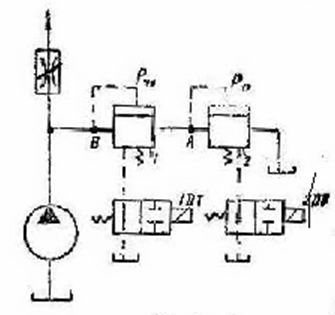

  8．如图所示的系统中，两个溢流阀串联，若已知每个溢流阀单独使用时的调整压力，py1=20×Pa，
py2=40×Pa。溢流阀卸载的压力损失忽略不计，试判断在二位二通电磁阀不同工况下，A点和B点的压力各为多少。

解：电磁铁1DT－2DT－pA=0pB=0

1DT+2DT－pA=0pB=20×105Pa

1DT－2DT+pA=40×105PapB=40×105Pa

1DT+2DT+pA=40×105PapB=60×105Pa

当两个电磁铁均吸合时，图示两个溢流阀串联，A点最高压力由py2决定，pA＝40×105Pa。由于pA压力作用在溢流阀1的先导阀上（成为背压），如果要使溢流阀1的先导阀保持开启工况，压力油除了克服调压弹簧所产生的调定压力py1＝20×105Pa以外，尚需克服背压力pA＝40×105Pa的作用，故泵的最大工作压力：pB＝ py1+ pA＝（20+40）×105=60×105Pa。

  9．如图所示的系统中，主工作缸Ⅰ负载阻力FⅠ=2000N，夹紧缸II在运动时负载阻力很小可忽略不计。两缸大小相同，大腔面积A1=20cm2，小腔有效面积A2=10cm2，溢流阀调整值py =30×105Pa，减压阀调整值pj=15×105Pa。试分析： 1）当夹紧缸II运动时：pa和pb分别为多少？ 2）当夹紧缸II夹紧工件时：pa和pb分别为多少？ 3）夹紧缸II最高承受的压力pmax为多少？

解：1）2）由于节流阀安装在夹紧缸的回油路上，属回油节流调速。因此无论夹紧缸在运动时或夹紧工件时，减压阀均处于工作状态，pA=pj=15×105Pa。溢流阀始终处于溢流工况，pB= py=30×105Pa。

3）当夹紧缸负载阻力FII=0时，在夹紧缸的回油腔压力处于最高值：

  10．图示为大吨位液压机常用的一种泄压回路。其特点为液压缸下腔油路上装置一个由上腔压力控制的顺序阀（卸荷阀）。活塞向下工作行程结束时，换向阀可直接切换到右位使活塞回程，这样就不必使换向阀在中间位置泄压后再切换。分析该回路工作原理后说明： 1）换向阀1的中位有什么作用？ 2）液控单向阀（充液阀）4的功能是什么？ 3）开启液控单向阀的控制压力pk是否一定要比顺序阀调定压力px大?


解：工作原理：活塞工作行程结束后换向阀1切换至右位，高压腔的压力通过单向节流阀2和换向阀1与油箱接通进行泄压。当缸上腔压力高于顺序阀3的调定压力（一般为20～40×105Pa）时，阀处于开启状态，泵的供油通过阀3排回油箱。只有当上腔逐渐泄压到低于顺序阀3调定压力（一般为）时，顺序阀关闭，缸下腔才升压并打开液控单向阀使活塞回程。

1）换向阀1的中位作用：当活塞向下工作行程结束进行换向时，在阀的中位并不停留，只有当活塞上升到终点时换向阀才切换到中位，所用的K型中位机能可以防止滑块下滑，并使泵卸载。

2）由于液压机在缸两腔的有效面积相差很大，活塞向上回程时上腔的排油量很大，管路上的节流阀将会造成很大的回油背压，因此设置了充液阀4。回程时上腔的油可通过充液阀4排出去。当活塞利用重力快速下行时，若缸上腔油压出现真空，阀4将自行打开，充液箱的油直接被吸入缸上腔，起着充液（补油）的作用。

压，因此开启液控单向阀的控制压力只需pk=（0.3～0.5）px即可。

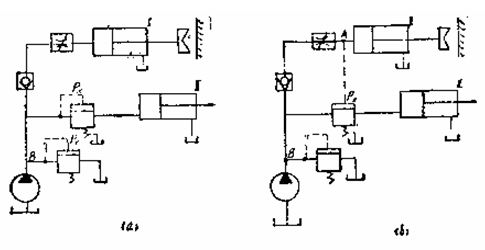

  11．图示的液压回路，原设计要求是夹紧缸I把工件夹紧后，进给缸II才能动作；并且要求夹紧缸I的速度能够调节。实际试车后发现该方案达不到预想目的，试分析其原因并提出改进的方法。

解：图（a）的方案中，要通过节流阀对缸I进行速度控制，溢流阀必然处于溢流的工作状况。这时泵的压力为溢流阀调定值，pB= py。B点压力对工件是否夹紧无关，该点压力总是大于顺序阀的调定值px，故进给缸II只能先动作或和缸I同时动作，因此无法达到预想的目的。

图（b）是改进后的回路，它是把图（a）中顺序阀内控方式改为外控方式，控制压力由节流阀出口A点引出。这样当缸I在运动过程中， A点的压力取决于缸I负载。当缸I夹紧工件停止运动后，A点压力升高到py，使外控顺序阀接通，实现所要求的顺序动作。图中单向阀起保压作用，以防止缸II在工作压力瞬间突然降低引起工件自行松开的事故。

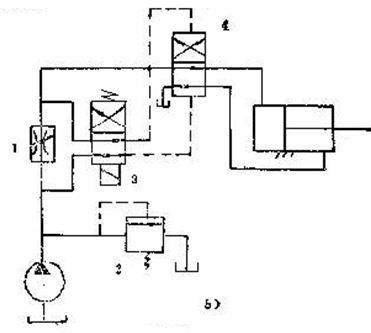

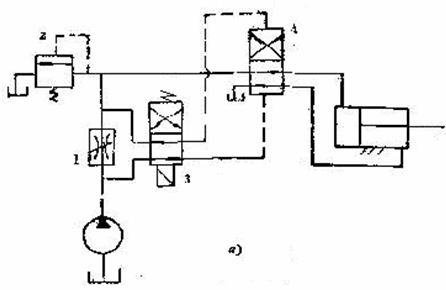

解：在（a）图方案中，溢流阀2装在节流阀1的后面，节流阀始终有油液流过。活塞在行程终了后，溢流阀处于溢流状态，节流阀出口处的压力和流量为定值，控制液动阀换向的压力差不变。因此，（a）图的方案可以正常工作。

在（b）图方案中，压力推动活塞到达终点后，泵输出的油液全部经溢流阀2回油箱，此时不再有油液流过节流阀，节流阀两端压力相等。因此，建立不起压力差使液动阀动作，此方案不能正常工作。

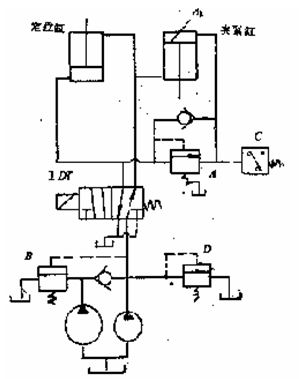

  13．在图示的夹紧系统中，已知定位压力要求为10×105Pa，夹紧力要求为3×104Ｎ，夹紧缸无杆腔面积Ａ1=100cm，试回答下列问题： 1）A，B，C，D各件名称，作用及其调整压力； 2）系统的工作过程。

解：1） A为内控外泄顺序阀，作用是保证先定位、后夹紧的顺序动作，调整压力略大于10×105Pa；

B为卸荷阀，作用是定位、夹紧动作完成后，使大流量泵卸载，调整压力略大于10×105Pa；

C为压力继电器，作用是当系统压力达到夹紧压力时，发讯控制其他元件动作，调整压力为30×105Pa

D 为溢流阀，作用是夹紧后，起稳压作用，调整压力为30×105Pa。

2）系统的工作过程：系统的工作循环是定位—夹紧—拔销—松开。其动作过程：当1DT得电、换向阀左位工作时，双泵供油，定位缸动作，实现定位；当定位动作结束后，压力升高，升至顺序阀A的调整压力值，A阀打开，夹紧缸运动；当夹紧压力达到所需要夹紧力时，B阀使大流量泵卸载，小流量泵继续供油，补偿泄漏，以保持系统压力，夹紧力由溢流阀D控制，同时，压力继电器C发讯，控制其他相关元件动作。

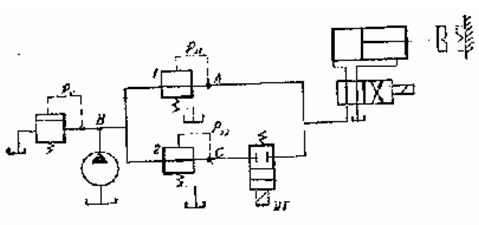

  14．图示系统为一个二级减压回路，活塞在运动时需克服摩擦阻力Ｆ=1500Ｎ，活塞面积A=15cm2，溢流阀调整压力py =45×105Pa，两个减压阀的调定压力分别为pj1=20×105Pa和pj2=35×105Pa，管道和换向阀的压力损失不计。试分析： 1）当DT吸合时活塞处于运动过程中，pB、pA、pC三点的压力各为多少？2）当DT吸合时活塞夹紧工件，这时pB、pA、pC三点的压力各为多少？3）如在调整减压阀压力时，改取pj1=35×105Pa和pj2=20×105Pa，该系统是否能使工件得到两种不同夹紧力?

解：1）DT吸合，活塞运动时：

因pL<pj，减压阀阀口处于最大位置，不起减压作用，pA＝pC＝pL＝10×105Pa，pB＝10×105＋Δpj Pa，Δpj为油液通过减压阀时产生的压力损失。

2）DT吸合，活塞夹紧工件：

溢流阀必然开启溢流，pB＝py＝45×105Pa。对于减压阀1，由于pL的作用使其先导阀开启，主阀芯在两端压力差的作用下，减压开口逐渐关小，直至完全闭合；对于减压阀2，由于pL的作用使其主阀口关小处于平衡状态，允许（1～2）l/min的流量经先导阀回油箱，以维持出口处压力为定值，pC＝pA＝pj2＝35×105Pa。

3）由以上分析可知，只要DT一吸合，缸位于夹紧工况时，夹紧缸的压力将由并联的减压阀中调定值较高的那一减压阀决定。因此，为了获得两种不同夹紧力，必须使pj1<pj2。如果取pj1=35×105Pa，则无法获得夹紧缸压力pj=20×105Pa。

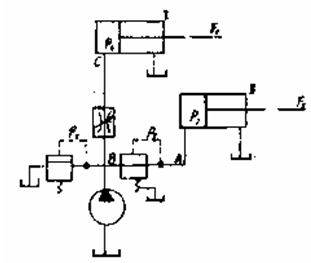

=4000N，溢流阀的调整压力为py =45×105Pa。1）在减压阀不同调定压力时（pj1 =10×105Pa、pj2 =20×105Pa、pj3 =40×105Pa）两缸的动作顺序是怎样的？2）在上面三个不同的减压阀调整值中，哪个调整值会使缸II运动速度最快？

解：1）启动缸II所需的压力：

pj1 =10×105Pa < p2 ，减压阀处于工作状态，由于出口压力不能推动阻力F2,故缸II不动，v2=0、pA=10×105Pa，pB =py =45×105Pa，压力油使缸Ⅰ右移。

pj2 =20×105Pa= p2 ，减压阀处于工作状态，流量根据减压阀口、节流阀口及溢流阀口的液阻分配，两缸同时动作。

pj3 =40×105Pa > p2 ，减压阀口全开、不起减压作用，若不计压力损失，pB ≈ p2 =20×105Pa，该压力不能克服缸I负载，故缸II单独右移，待缸II运动到端点后，压力上升pA =pj =40×105Pa， pB =py =45×105Pa，压力油才使缸I向右运动。

2）当pj3 =40×105Pa时，减压阀口全开、不起减压作用。泵的压力取决于负载，pB = p2 =20×105Pa。因为溢流阀关闭，泵的流量全部进入缸II，故缸II运动速度最快，vII=q/A。

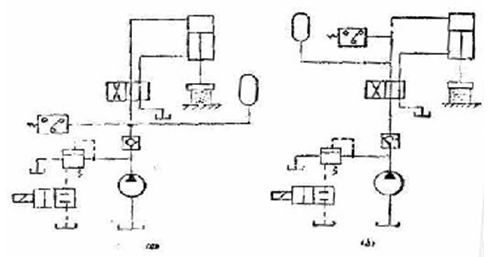

16．如图所示采用蓄能器的压力机系统的两种方案，其区别在于蓄能器和压力继电器的安装位置不同。试分析它们的工作原理，并指出图（a）和（b）的系统分别具有哪些功能？

图（b）方案，活塞上行时蓄能器与油箱相通，故蓄能器内的压力为零。当活塞下行接触工件时泵的压力上升，泵的油液进入蓄能器。当蓄能器的压力上升到调定压力时，压力继电器发讯使泵卸载，这时缸由蓄能器保压。该方案适用于加压和保压时间较长的场合。与（a）方案相比，它没有泵和蓄能器同时供油、满足活塞快速运动的要求及当换向阀突然切换时、蓄能器吸收液压冲击的功能。

17．在图示的系统中，两溢流阀的调定压力分别为60×105Pa、20×105Pa。1）当py1＝60×105Pa，py2＝20×105Pa ，DT吸合和断电时泵最大工作压力分别为多少？2）当py1＝20×105Pa，py2＝60×105Pa，DT吸合和断电时泵最大工作压力分别为多少？

解：1）DT失电时活塞向右运动，远程调压阀1进出口压力相等，由于作用在阀芯两端的压差为零，阀1始终处于关闭状态不起作用，泵的压力由py2决定：ppmax＝py2＝20×105Pa；DT吸合时活塞向左运动，缸的大腔压力为零，泵的最大工作压力将由py1、py2中较小的值决定：ppmax＝py2＝20×105Pa。

2）同上一样，DT失电时活塞向右运动，远程调压阀1不起作用，泵的压力由py2决定：ppmax＝py2＝60×105Pa；DT吸合时活塞向左运动，泵的最大工作压力将由py1、py2中较小的值决定：ppmax＝py1＝20×105Pa。

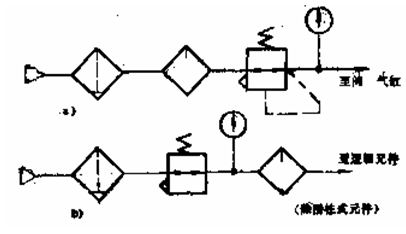

18．下列供气系统有何错误？应怎样正确布置？

解：气动三大件是气动系统使用压缩空气质量的最后保证，其顺序分水滤气器、减压阀、油雾器。图a）用于气阀和气缸的系统，三大件的顺序有错，油雾器应放在减压阀、压力表之后；图b）用于逻辑元件系统，不应设置油雾器，因润滑油会影响逻辑元件正常工作，另外减压阀图形符号缺少控制油路。

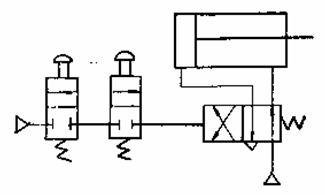

解：此回路不能工作，因为二位二通阀不能反向排气，即二位四通换向阀左侧加压后，无论二位二通阀是否复位，其左侧控制压力都不能泄压，这样弹簧就不能将它换至右位，气缸也就不能缩回；将两个二位二通阀换为二位三通阀，在松开其按钮时使二位四通换向阀左侧处于排气状态，回路即可实现往复运动。
