      第7章　压力阀与压力控制回路
  压力控制阀：控制油液压力高低或利用压力变化实现某种动作的阀。常见的压力控制阀按功用分为溢流阀、减压阀、顺序阀、压力继电器等。
  共同特点：利用作用于阀芯上的液体压力和弹簧力相平衡的原理进行工作。
  压力控制回路：对系统整体或系统某一部分的压力进行控制的回路。
  溢流阀与调压回路
  减压阀与减压回路
  顺序阀与顺序回路
  卸荷回路
  平衡回路
  ●溢流阀与调压回路
  溢流阀的结构及工作原理
  直动式溢流阀
  先导式溢流阀
  调压回路

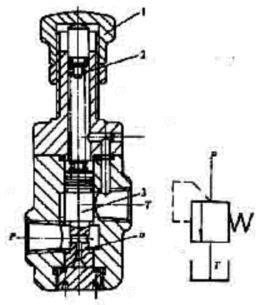

  ▲（P型低压）直动式溢流阀
  依靠系统中的压力油直接作用在阀芯上与弹簧力相平衡，以控制阀芯的启闭动作。

          图: 低压直动式溢流阀
  阻尼孔a的作用:
  减小油压的脉动，提高阀工作的平稳性。
  弹簧的压紧力可通过调整螺帽1调整。
  溢流阀进口处的压力基本保持为定值。
  用于低压小流量：
  额定压力2.5Mpa，调压范围：0.3~2.5Mpa。

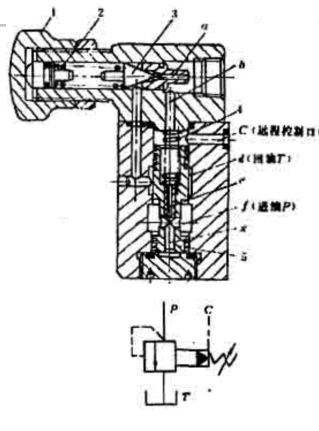

  ▲（Y型）先导式溢流阀
  由先导阀和主阀两部分组成.
  主阀：控制主油路溢流的开口.
  先导阀：控制主阀的开启压力.

  调节螺母1可调节调压弹簧2的压紧力，从而调定了液压系统的压力。
  远程遥控口C：接远程调压阀：远程调压；接油箱：卸荷。
  额定压力6.3Mpa，调压范围：0.5~6.3Mpa。
  ▲溢流阀的应用:
  定压溢流作用：定量泵节流调速回路。溢流阀常开，保持泵出口压力恒定，并将多余油液溢回油箱。
  限压安全作用（安全阀）：变量泵。用溢流阀限制系统压力。
  作背压阀用。
  作卸荷阀用。
  ▲调压回路
  调压回路：用于控制系统的工作压力，使它不超过某一预先调定好的值，或者使工作机构在运动过程中的不同阶段具有不同压力的回路。
  单级调压回路：

远程调压回路:

  绝大部分油液仍从主溢流阀1溢走.
  回路中远程调压阀调节的最高压力应低于主溢流阀的调定压力.
  多级调压回路：

阀4的调定压力一定要小于阀2的调定压力。
阀2和阀3的调定压力要小于阀1的调定压力。
