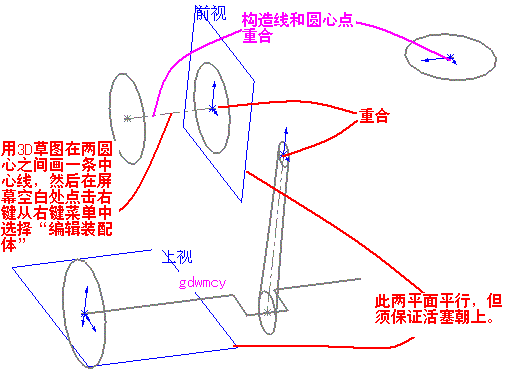

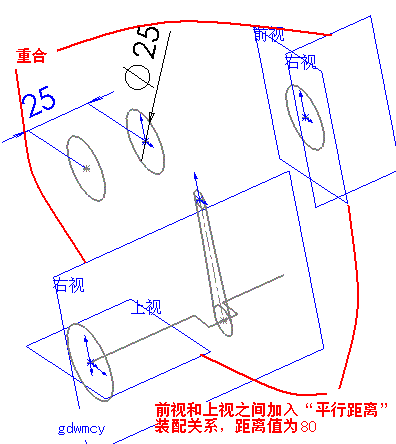

如图,加入几何关系：

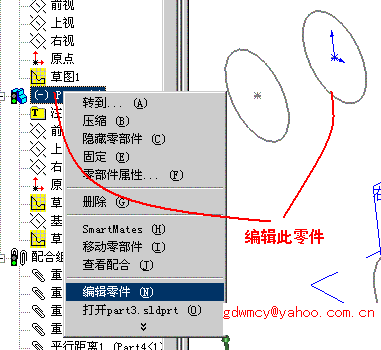

  编辑活塞零件。


   如图修改零件及设置几何关系。

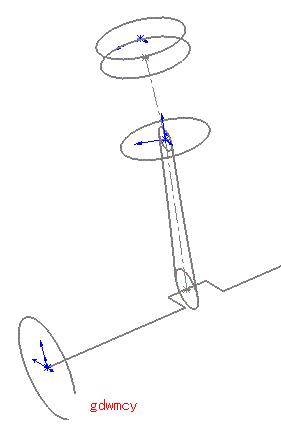

  装配好后如图，但产生了一个问题，线条不能加入运动马达，要加入运动马达的话必须有体，所以下一步我们还是编辑零件将曲轴端部加入一个拉伸圆柱。

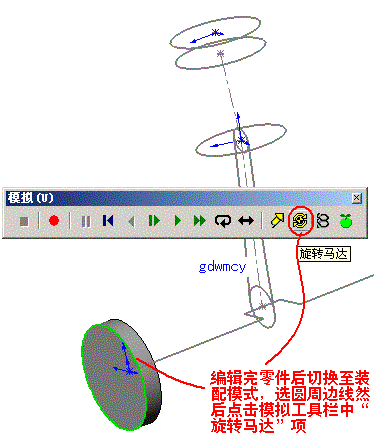

  加入的圆柱加图，然后加入旋转马达作为动力。

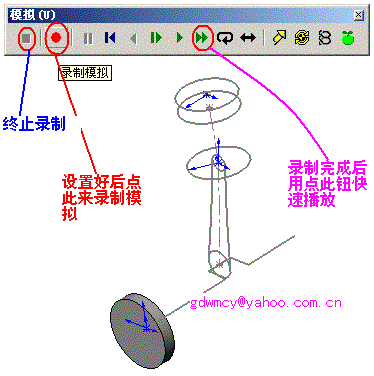

  完成最后线架模拟。


  做完以后，可以在此基础上进行各零件的细化设计。在此不多述特征的建立方法，谨祝大家能用好Solidworks这一优秀的设计工具。

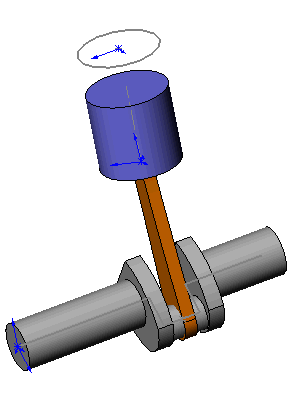

  细化零件特征设计后

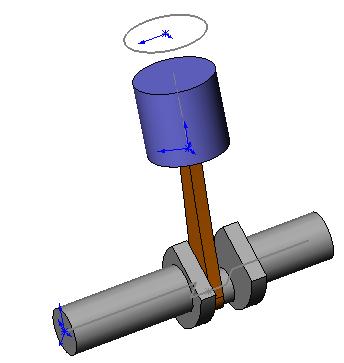

  实体模拟动画
