第三步，建立活塞线条模型。

  本来是可以用一个圆圈代替的，但为了形像一点用了两个圆。

  第四步，建立缸套。
  简单一点，用一个圆代替。

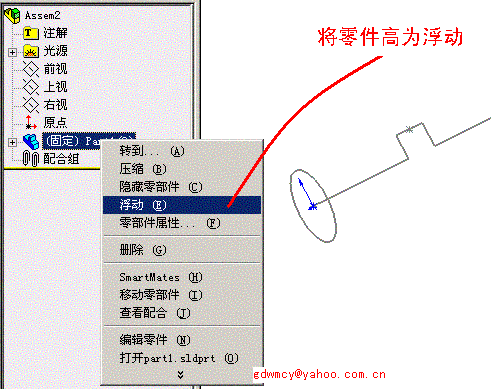

   第五步，建立一装配体，将以上四文件拖入装配体中，注间将拖入的第一个零件高为浮动，我在此先拖入曲轴。

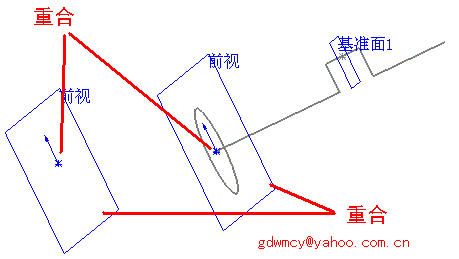

  第六步，为曲轴添加装配几何关系。
  其中曲轴原点与装配原点重合，曲轴前视面与装配前视面重合，这样曲轴还留下一个转动自由度，符合实际运动情况。


  此时如要对零件进行拖动观看运动效果，请用手形工具然后切换至特征树中选择零件，而不要在模型中直接拖拉线条。

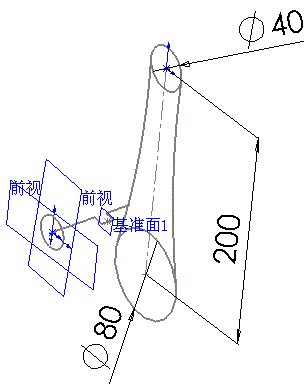

  把连杆一拖进来就发现其尺寸太大，与整体比例不符，所以对其尺寸进行修改，方法是双击其中某个尺寸，然后键入新的尺寸。

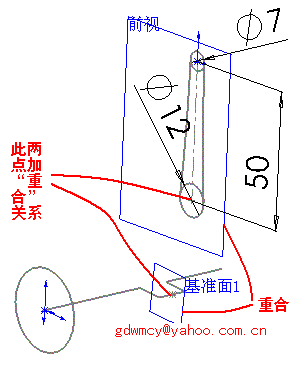

  新的尺寸如下图，并加上如图之几何关系：

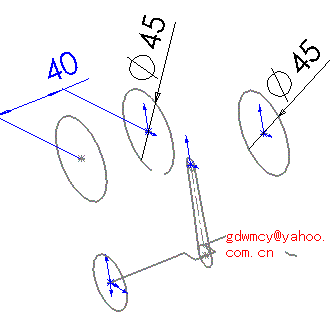

  将其余两零件拖进行，同样有比例不协调之嫌，所以将两零件所有尺寸统统改为25。
