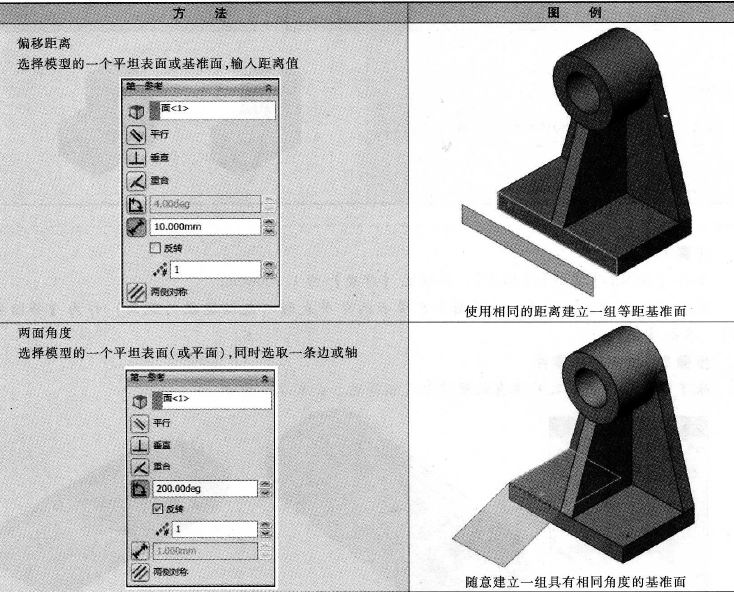

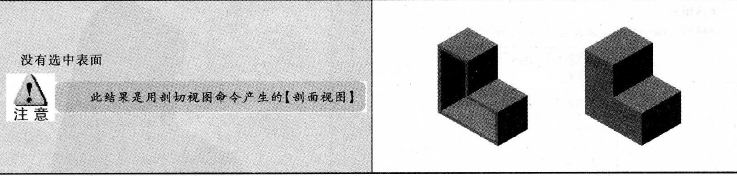

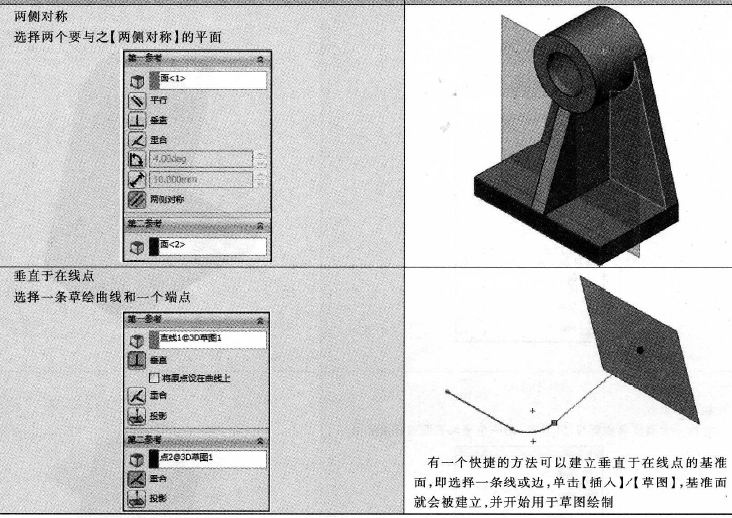

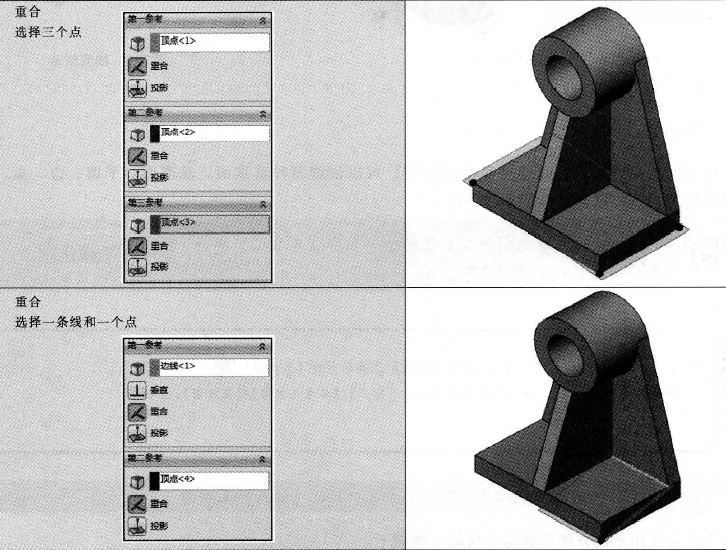

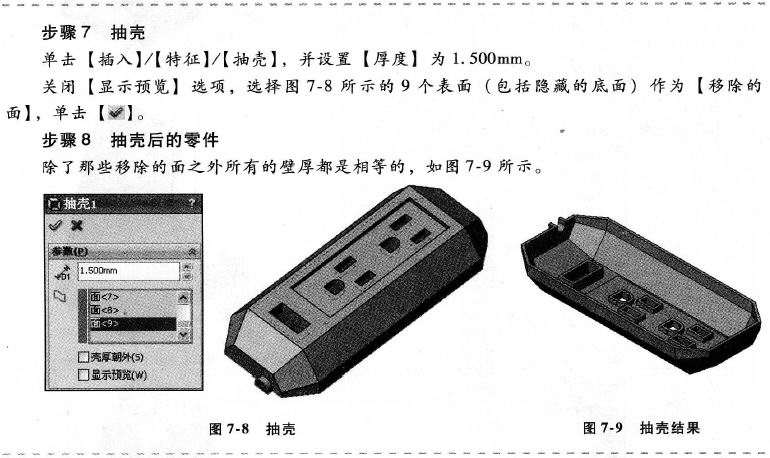

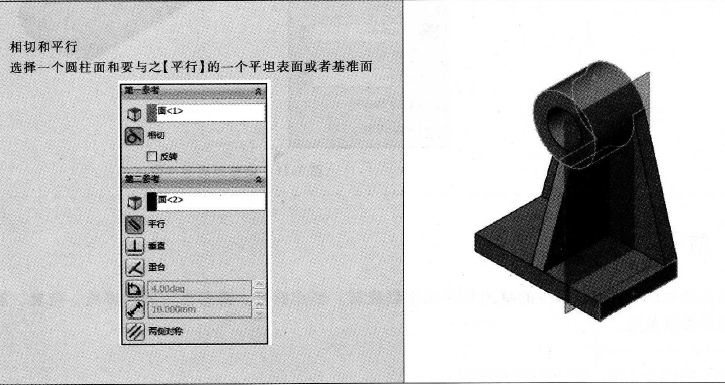

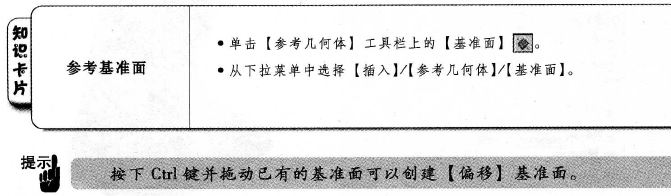

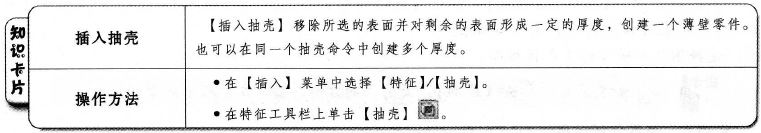

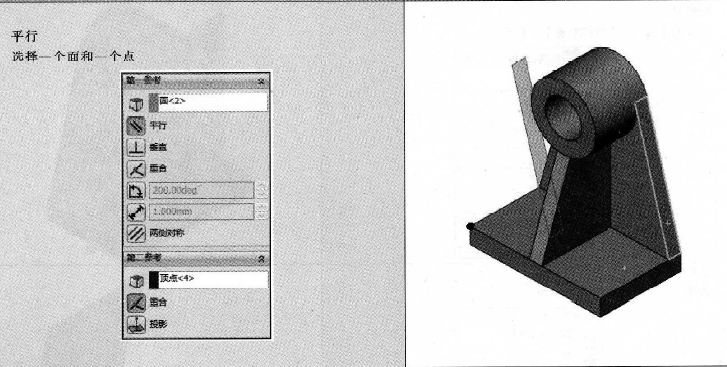

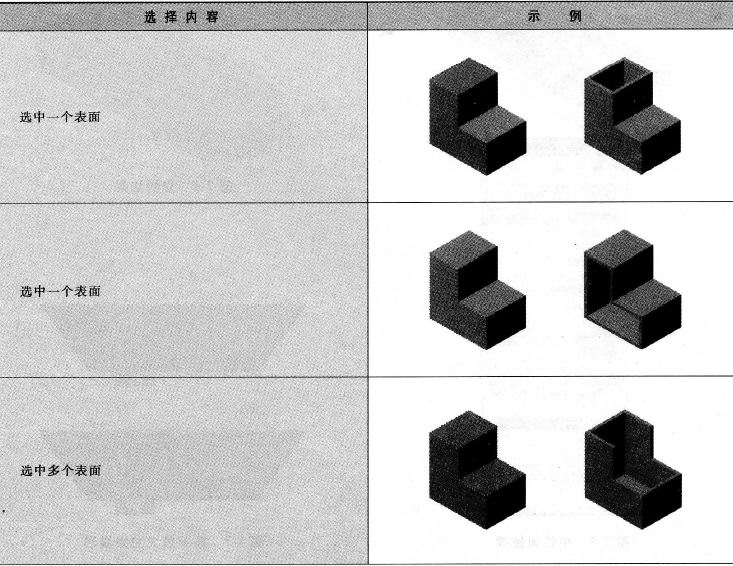

| 7.3 抽壳 抽壳操作用来“掏空” 一个实体。用户可以为不同的表面指定不同的壁厚,也可以选择被移除的 表面。在本例中,所有零件的壁厚都是相等的。 7.3.1 抽壳次序 多数塑料零件都有圆角,如果抽壳前对边缘加入圆角而且圆角半径大于壁厚,零件抽壳后形成的内圆角就会自动形成圆角,内壁圆角的半径等于圆角半径减去壁厚。利用这个优点可以省去繁琐的在零件内部创建圆角的工作。 如果壁厚大于圆角半径,内圆角将会是尖角。 ![]() 7.3.2 选择表面 抽壳命令可以移除模型的一个或多个表面,也可以形成完全中空的密封体。表7-1是抽壳的一些例子。 ![]() ![]() ![]() 7.3.3 基准面 使用不同的几何元素,通过【基准面向导】可以创建多种基准面。基准面、平面、边、点、曲面和草图几何元素都可以参与构造参考平面。 ![]() ![]() 表7-2是使用不同方法创建基准面的一些例子。 表7-2 基准面的不同创建方法 ![]() ![]() ![]() ![]() ![]() ![]() ![]() |
