| 你当前的位置：主页→SolidWorks→零件与装配体教程 | 第3章 基本零件建模(4) |

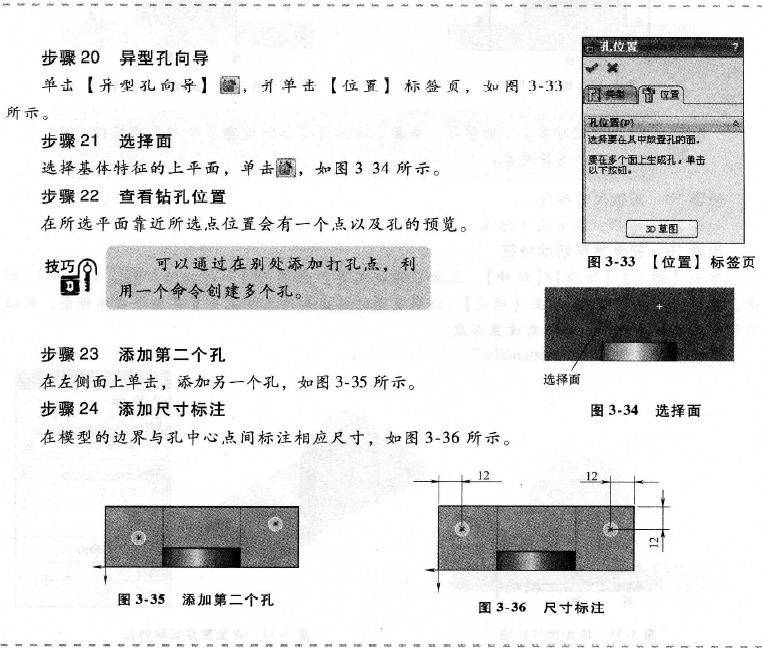

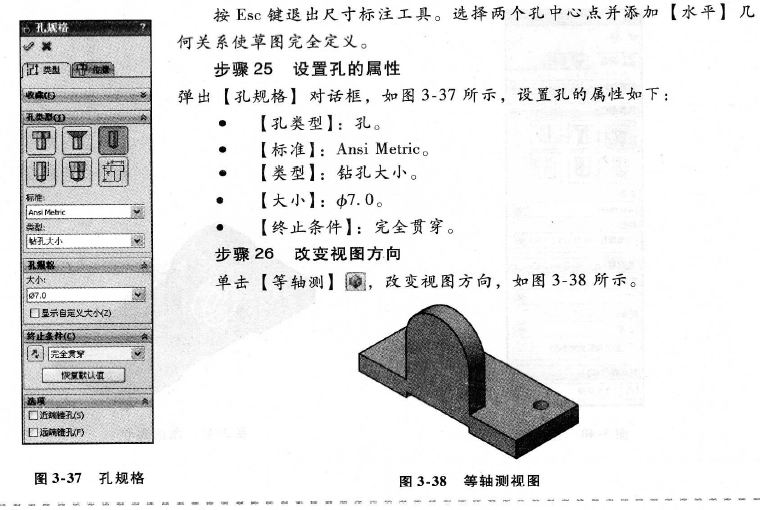

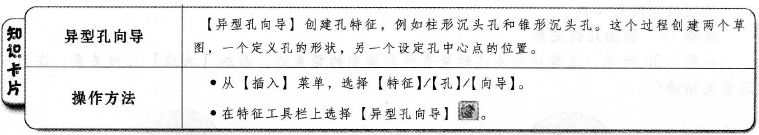

| 3.8 切除特征 在创建两个主要的凸台特征后,现在可以创建切除特征来表示材料的切除。切除特征与凸台特征 创建的方法是一样的。在本例中,通过绘制草图和拉伸来实现。    3.9 使用异型孔向导^ 【异型孔向导】是用于在实体上创建特殊孔。它可以一步步创建简单直孔、锥孔、柱孔和螺纹孔。本例中,我们使用【异型孔向导】来创建标准直孔。 3.9.1 创建标准直孔 用户选择插入孔的平面,然后通过【异型孔向导】来定义孔的尺寸和孔在平面上的位置。【异型孔向导】最直观的方面之一是用户可以通过将加入到孔中的紧固件来指定孔的尺寸。      |
