| 你当前的位置：主页→SolidWorks→零件与装配体教程 | 第3章 基本零件建模(2) |

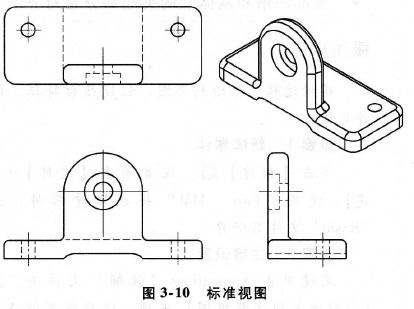

| 3.5 零件的分析 用户要创建如图3-9所示的零件。这个零件包括两个主要的凸台特征、一些切除特征和圆角特征。  3.5.1 标准视图 上述零件可以用如图3-10所示的4个标准视图来表达。  3.5.2 主要的凸台特征 该零件的两个主要的凸台特征,由不同平面上的两个轮廓生成。通过图3-11所示的分解图可以看 出它们是如何连接的。 3.5.3 最佳轮廓 模型的第一个特征是由图3-12所示的一个矩形草图创建的。这是创建零件第一个特征的最佳轮廓。拉伸该矩形为凸台特征，即可形成实体。  3.5.4 草图平面 把模型放在假想的“盒子”里,确定使用哪个基准面作为草图平面。在本例中,参考面为上视基准面,如图3-13所示。  3.5.5 设计意图 零件的设计意图是描述零件中应该或不应该创建的关联。当修改模型时,模型应该按照想要的方式变化,如图3-10所示。 · 所有的孔都是通孔。 · 基体上的孔是对称的。 · 底部凹槽和基体上的突起部分是对齐的。  3.5.6 绘制第一特征的草图 通过拉伸草图为凸台,创建第一特征。第一特征通常是一个凸台,也是每个零件中创建的第一个 实体特征。下面从绘制矩形开始绘制几何体。  下面是其他几种可绘制矩形/平行四边形的工具:    3.5.7 拉伸特征选项 下面解释一些经常用到的关于拉伸的选项,其他选项将在后续章节中讨论。 1.终止条件类型 草图可以在一个或两个方向进行拉伸,一个或两个方向拉伸的终止方式可以是 给定深度、拉伸到模型中某些几何元素或者完全贯穿整个模型。 2.深度 深度选项用于使用给定深度或两侧对称终止条件的拉伸。对于两侧对称拉伸,是指拉伸 的总深度,也就是说对两侧对称类型的拉伸,深度若为50mm,中间平面的每一侧将拉伸25mm。 3.拔摸 在拉伸特征上应用拔模。拔模可以是向内拔模(拉伸时外形越来越小),也可以是向外拔模。  |
