第14章装配体的使用(7)

      练习14-2 检查干涉、碰撞和间隙

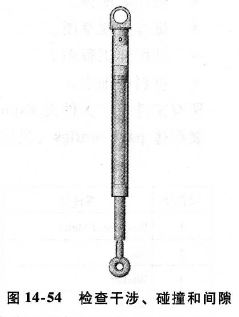

  使用现有装配体,检查其中的干涉、碰撞和间隙情况,如图14-54所示。

本练习应用以下技术:
· 干涉检查。
· 间隙检查
· 碰撞检查。

      练习14-3 爆炸视图和装配工程图
  本练习的主要任务是利用现有的装配体,添加爆炸视图和爆炸线。利用瀑炸视图创建含有零件序
号和材料明细表的装配体工程图。本练习使用模板A-Scale1 to 2。
  本练习应用以下技术:
· 爆炸装配体。
· 爆炸直线草图。
· 装配体工程图。
· 材料明细表。
  所有文件位于文件夹Exploded Views中。
    装配体part configs(见图14-58)

装配体Gearbox Assembly(见图14-59)

      练习14-4 爆炸视图
  本练习的主要任务是利用现有的装配体,添加爆炸视图和爆炸线,结果如图14-60所示。

本练习应用以下技术:
· 爆炸装配体。
· 瀑炸直线草图。
