| 你当前的位置：主页→SolidWorks→零件与装配体教程 | 第14章 装配体的使用(4) |

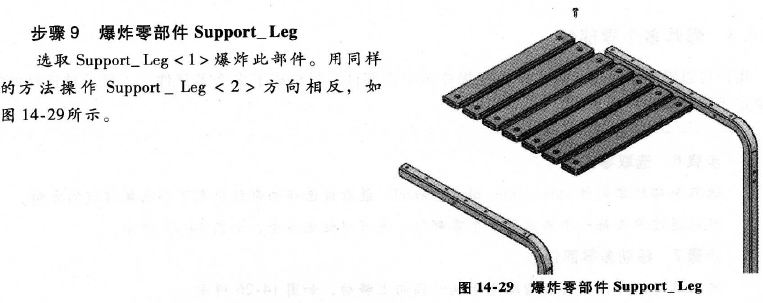

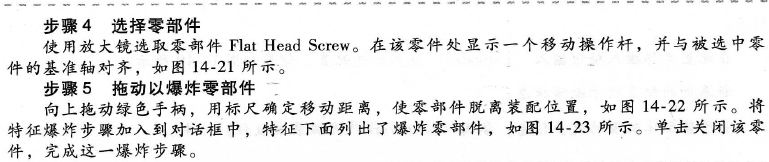

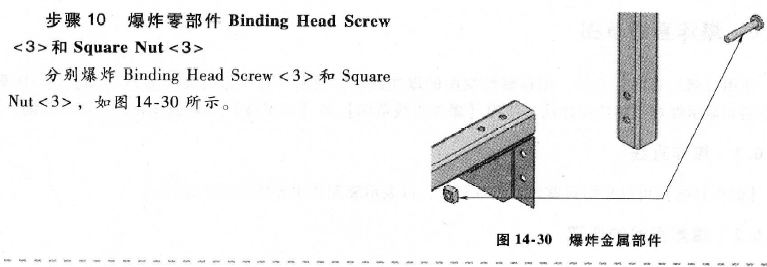

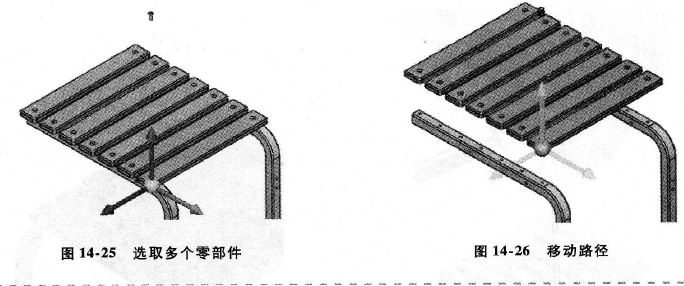

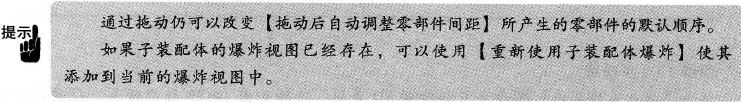

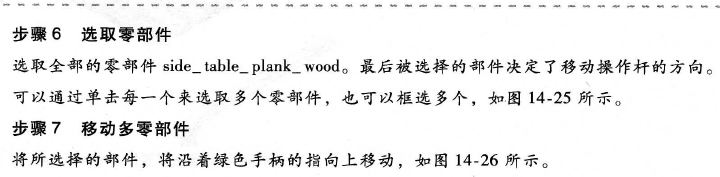

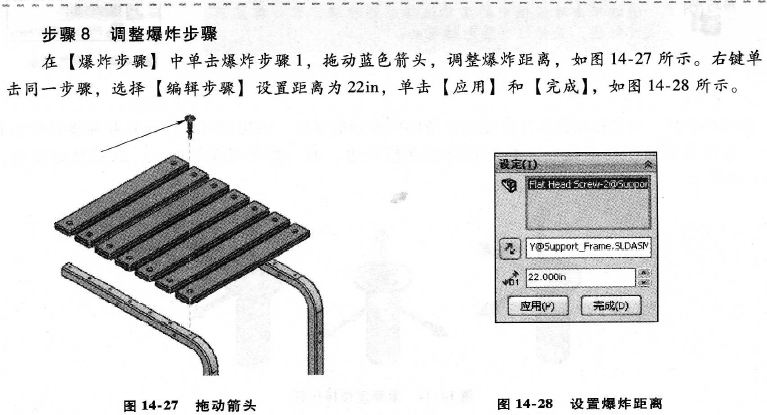

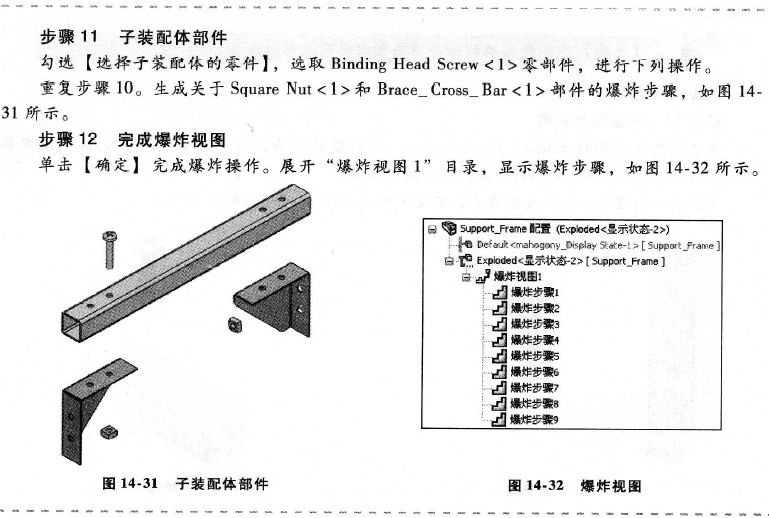

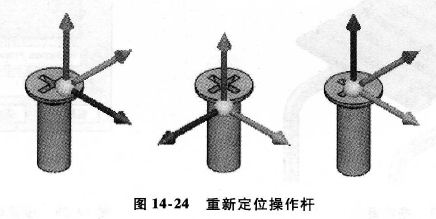

| 14.5.2 爆炸单个零部件 用户可以沿一个方向或多个方向移动一个或多个零部件。一个或多个零部件在单方向的每一次移 动都被认为是一步。   移动操作杆:如果移动操作杆的轴没有指向所要求的方向,则用户可以移动它并调整到所要求的方向。拖动移动操作杆的原点,并把它放置在模型边、轴、模型面或平面上,以重新定位它,如图10-24所示。  14.5.3 爆炸多个零部件 用户可以沿着单个路径或多个路径爆炸多个零部件。当选择了多个零部件后,最后被选择的零部件决定了移动操作杆的方向。   1.拖动箭头 移动轴被用作爆炸步骤的方向矢量。爆炸确定后,爆炸步骤中的爆炸距离可以通过 单击爆炸步骤对话框中的特征,拖动爆炸线上的蓝色箭头来修改。 2.编辑步趣 右键单击爆炸步骤,从快捷菜单中选取【编辑步骤】。可以编辑此步操作中的零件 或精确定义爆炸距离。    14.5.4 爆炸子装配 子装配体可以被看成以下几种方式。作为一个部件,子装配体能够以一个零件方式移动;作为单 独的部件,子装配体中每个零件可以独立地移动;当子装配体的爆炸视图存在时,它可以添加到当前 爆炸视图中。 14.5.5 自动间距零部件 使用【拖动后自动调整零部件间距】选项来展开沿单个轴向步趣瀑炸的一系列零部件。使用滑动 块可以设置间距,并且设定后的间距也可以改变。 【选择子装配体的零件】选项把子装配体作为一个单独的部件。   |
