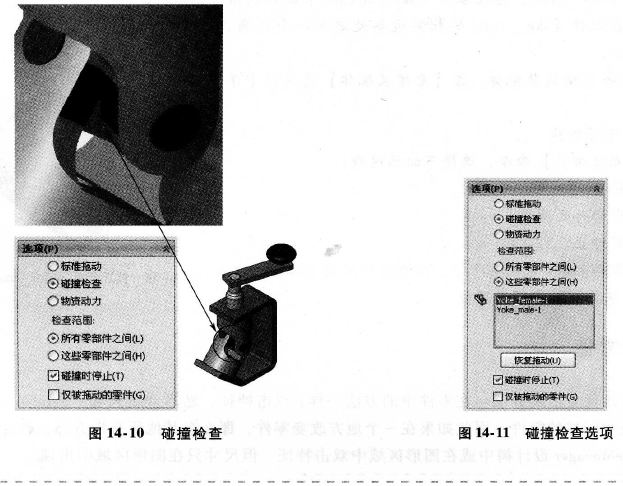

| 14.3 检查间隙 模型中的间隙,如同干涉一样很难用肉眼发现。平行或同轴部件间的间隙可以被检测出来,如图14-7所示。    14.3.1 静态与动态干涉检查 静态干涉检查只检查装配体零部件在一定条件下的干涉,然而当装配体运动时,干涉检查所需的方法是一种动态地检查碰撞的方法。     14.3.2 改善系统性能 在进行【动态碰撞检查】时,用户可以选择多个选项和方法来改善系统的性能: 1)选择【这些零部件之间】,而不是【所有零部件之间】选项。一般而言,减少系统计算的零部件数量,可以提高系统性能。然而用户在使用该选项时,要注意不要漏选有干涉的零部件。 2)确认选中【仅被拖动的零件】选项。这样系统只计算被拖动零件与其他零件的碰撞情况。如果不选中该选项,系统不仅要检查被移动的零部件,同时也要检查由于拖动该零部件所造成其他可能移动的零部件。 3)可能的情况下,选中【忽略复杂曲面】选项。   修正干涉:对零部件Yokes的边界进行圆角或倒角可以解决干涉的问题。   |
