SolidWorks零件与装配体教程--第1章SolidWorks软件介绍(4)

第1章 SolidWorks软件介绍(4)

1.5.10 任务窗格

示于右边,不但可以移动、调整大小和打开/关闭,而且还可将其固定于界面右边的默认位置或者
移开。

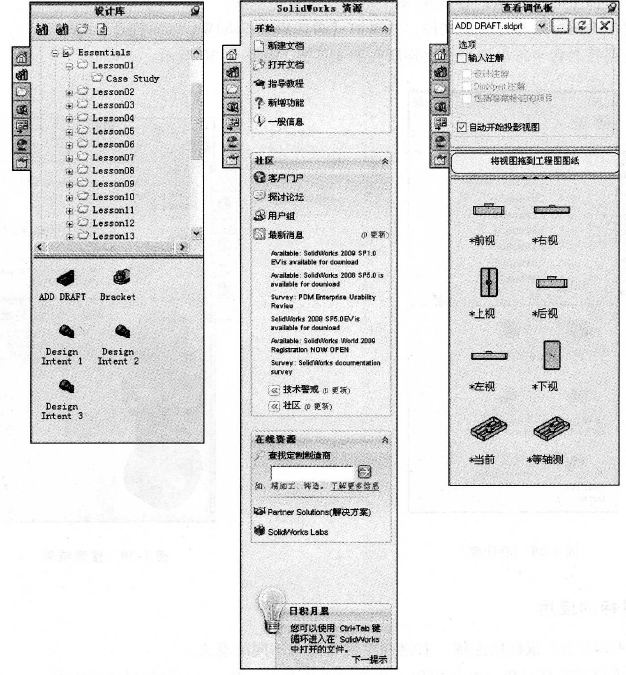

                图1-28  任务窗格

      1.5.11 使用设计库打开练习文件

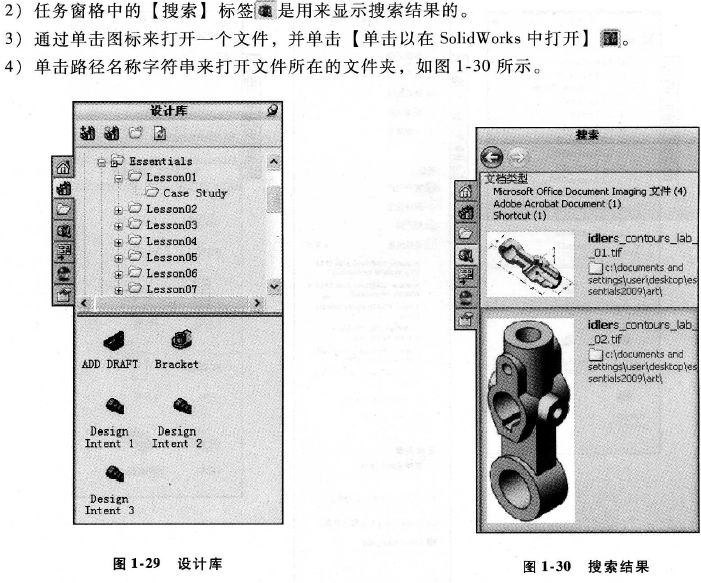

   我们可以使用设计库来打开练习中的零件和装配体。通过以下步骤，我钔将这些教程所用到的文件添加到设计库中,如图1-29所示。
  1）打开【任务窗格】/【设计库】。
  2)单击【添加文件位置】

。
  3）进择光盘中的练习文件。
  4）单击【确定】。
   双击【设计库】中的零件或装配体图标,可以直接将它们打开。
      1.5.2  SolidWorks搜索
  【SolidWorks搜索】选项允许通过输入零件名称来进行搜索，使用这一功能的前提是必须安装Windows桌面搜索引擎。
  1)在【SolidWorks搜索】框中

键入零件全名或零件名称的部分文字,然后单击图标。

      1.5.13 鼠标的应用
   在SolidWorks中,鼠标的左键、右键和中键有完全不同的意义。
  1.左键  用于选择对象,如几何体、菜单按钮和FeatureManager设计树中的内容。
  2.右键 用于激活关联的快捷键菜单。快捷键菜单列表中的内容取决于光标所处的位置,其中也
包含常用的命令菜单。

   关联工具栏下面是下拉式菜单，它包含其他前后相关的一些命令，如图1-31所示。
  3.中键 用于动态地旋转、平移和缩放零件或装配体,平移工程图。

1.5.14 系统反馈
系统反馈由一个连接到带箭头光标的符号来表示,表示用户正在选择什么或系统希望用户选择什
么。当光标通过模型时,与光标相邻的符号就表示系统反馈。如图1-32所示为一系统反馈的符号:
点、边、面和尺寸标注。
