第1章 SolidWorks软件介绍(2)

       1.3 文件参考
  SolidWoFks创建的文件有时候是创建在其他文件的基础上的。通过这种参考链接关系所创建的文件更胜于在多个文件之间复制信息。
  被参考的文件不一定要存放在参考文件的文件夹中。在大多数实际应用当中,参考文件被存放在
不同的位置,或在本地电脑上,或在网络中。SolidWorks提供了一些专门的工具来检测这些参考文件的存在及其所存放的位置。
     1.3.1 对象链接与嵌入(OLE)
  在Windows环境下,文件间的信息共享可以通过链接或者嵌入信息的方式来实现。
  对象链接与嵌入二者之间最主要的差异在于数据的存储位置不同,以及当把它放入一个目标文件
后这些数据的更新方式不同。
  1.对象链接当对象被链接后,仅当源文件修改时才会发生数据更新。链接的数据被存储在源文件中。对象文件存储的仅是源文件的位置(一个外部参考),并且将会显示一个数据链接的符号。
  当用户希望那些包含的信息是保持相对独立的时候,链接同样也是非常有用的,就好像那些数据
被收集到另一个不同的部分。
  2.对象嵌入当用户嵌入一个对象后,目标文件的信息不会随着源文件的更改而更新的。嵌入的
对象已经成为目标文件的一部分,并且一旦嵌入后,将再也不会是源文件的一部分。
     1.3.2 文件参考实例

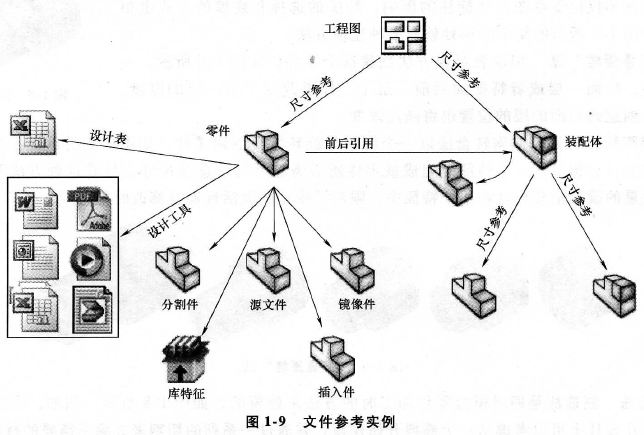

  图1-9所示为由SolidWorks创建的许多不同形武的外部参考,其中的一些可以被链接或者嵌入。

      1.4、打开与保存文件

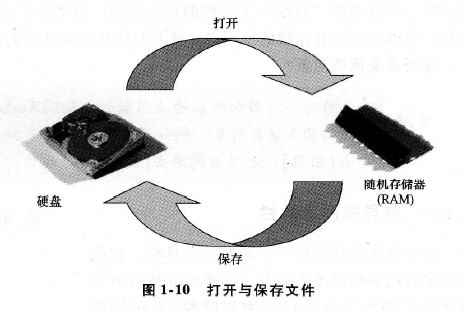

  SolidWorks是一个随机存储的CAD系统。无论什么时候当一个文件被打开后，就会将存储的文件自动复制到计算机的内存中，所有文件的更改都将被制作成一个副本存放在内存中，并且仅当我们单击保存的时候才会写回到它的源文件中。这个过程如图1-10所示。

   为了更好地理解这个文件是存放在哪里以及我们操作的是哪个文件副本,下面介绍两种主要的计算机存储类型。
  1,随机存储器随机存储器(RAM)是计算机的可变存储器。这个存储器仅存储那些计算机正在操作的信息。一旦关机后随机存储器中的任何信息都将丢失。
  2.固定存储器  固定存储器是一种非易失性的存储器。如计算机硬盘、软盘、压缩盘和光盘等。当关机后,固定存诸器仍会保留它存储的所有信息。
      1.5、SolidWorks用户界面

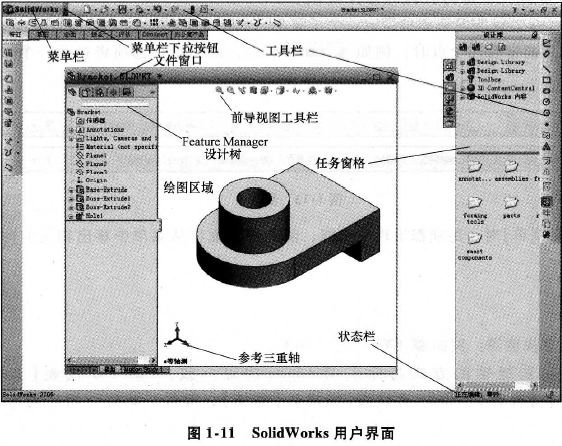

   SolidWorks用户界面完全采用界面风格，和其它Windows应用程序的操作方法一样，下面介绍关于SolidWorks用户界面比较重要的一些方面，图1-11所示，是一个典型的SolidWorks零件设计窗口。

1.5.1 不可选的图标按钮
在使用软件时,读者有时会注意到一些命令、图标和菜单选顼灰显而无法选择。这有可能是在当前环境下无法使用这些功能。例如,如果此时正在绘制草图(编辑草图模式),可以使用“草图”
工具栏的所有工具,但是在“特征”工具栏中的圆角、倒角命令按钮就无法选择。同样，当处在编辑零件模式时,可以选取“特征”工具栏的相关图标，而草图工具栏变灰不可选。这种不适宜的灰显选顼的设计,可以帮助没有经验的使用者，使其只能使用对所选对象适合的选顼。

当选择【自定义菜单】时,每项都出现复选框，清除复选框将从菜单中移出相关的命令,如图1-15所示。
