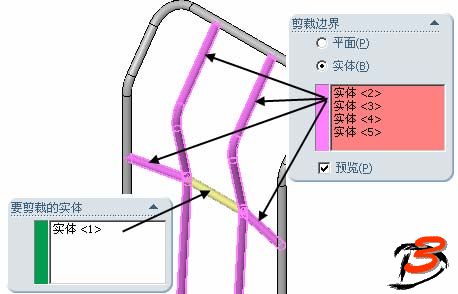

36．继续剪裁

   参考图4-82所示，剪裁其余两段实体。

图4-82 剪裁其余两段实体

   37．新建2D草图

   如图482所示，选择“Right Plane”基准面新建草图，标注尺寸并完全定义草图。

图4-83 绘制草图

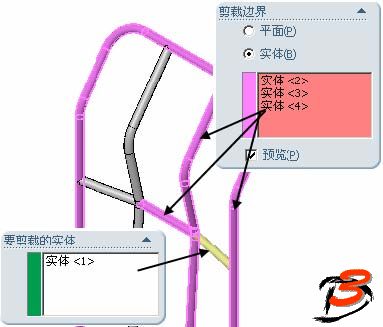

   38．添加结构构件并剪彩

   再次使用“1.050 o.d. x 0.100 wall”插入结构构件，并剪裁实体，完成结果如图4-84。

图4-84 最后一段结构构件

   39．中心轴孔

   如图4-85所示，使用“Right Plane”基准面绘制草图，并建立两个方向完全贯穿的切除特征。

图4-85 中心轴孔

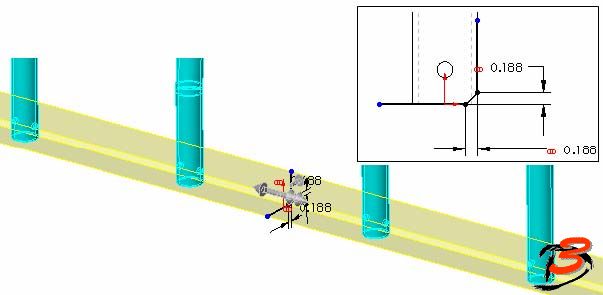

   40．倒角处理

   如图4-86所示，使用“Right Plane”基准面绘制草图，并建立两个方向完全贯穿的切除特征。

图4-86 倒角处理

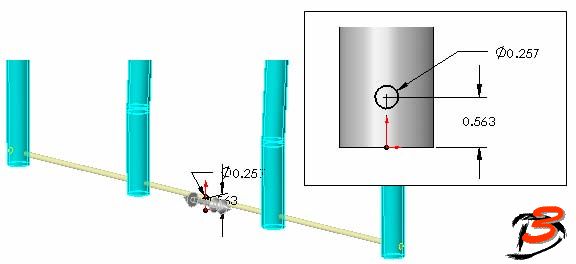

   41．销孔

   如图4-87所示，使用“基准面2”绘制草图，使用“成形到下一面”建立两个方向的切除特征。

图4-87 销孔

   42．保存零件。
