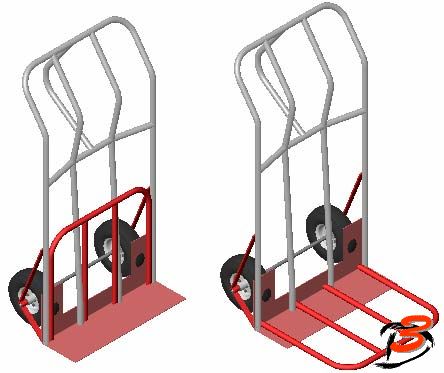

SolidWorks 2005 焊接教程---管焊接(1) 本节将讲述关于焊接的其他一些方面的内容,即对管路焊接的处理,如图4-57所示,本节利用这个手推车模型讲述如下内容:
14.1 3D草图 3D草图是空间上草图实体的组合。与2D草图局限于一个平面上不同,3D草图中的实体完全处于空间位置上,因此对于焊接零件的处理3D草图的应用更多一些,但对3D草图的绘制和处理相对来说有一定的难度。
相对绘制2D草图而言,绘制3D草图时用户可使用的绘图工具和可添加的几何关系很少。例如,用户只能使用直线、草图圆角、草图倒角、参考点和样条曲线,而不能绘制圆、圆弧、矩形等实体,也不能使用镜像工具。同时,在3D草图中用户也不能添加诸如相等之类的几何关系。对于3D草图,用户可以添加一些特殊的几何关系,如平行YZ,平行ZX,沿Z等。
在绘制3D草图时,用户可以利用空间手柄来判断绘图的方向,如图4-58所示。空间手柄是一个图标,当用户在绘图平面上确定了直线或样条线的第一个点后,出现空间手柄,该图标中可以帮助用户选择绘图所沿的轴线。 默认状态下,3D草图相对于模型中默认坐标系(前视基准面)绘制,在草图工具激活时按Tab健可以切换绘图平面,系统显示当前草图平面的原点。
为了顺利完成3D草图的绘制,用户在绘制前要有合理的计划并预先定义一些参考平面。 可以通过如下方法在零件中新建3D草图:

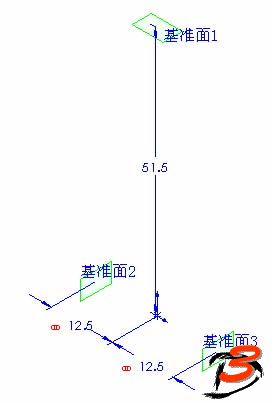

使用“Part_IN”模版建立新零件,命名为“Frame”。 2.参考平面 如图4-59所示建立一些参考平面,注意将“基准面2”和“基准面3”的两个尺寸建立数值连接。 单击【3D草图】按钮 4.选择参考平面 选择“基准面2”,这样可以将空间手柄切换到预选的基准面上,而不是使用默认的基准面。 5.绘制直线 单击【直线】工具

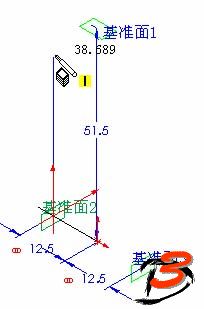

图4-60 绘制直线 6.绘制斜线 如图4-61所示,继续绘制一条斜线,这时的绘图平面仍然为“基准面2”上。

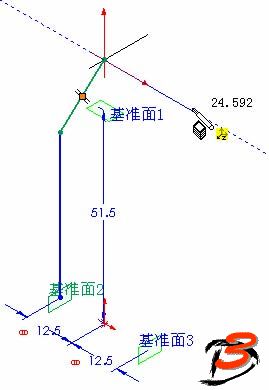

图4-61 绘制斜线 7.重新定向空间手柄 按Tab健,如图4-62定位空间手柄,继续绘制一条大约25英寸长的直线。
图4-62 切换平面并绘制直线

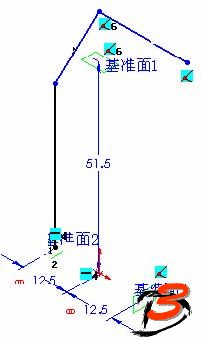

8.添加几何关系 如图4-63所示,添加如下几何关系:

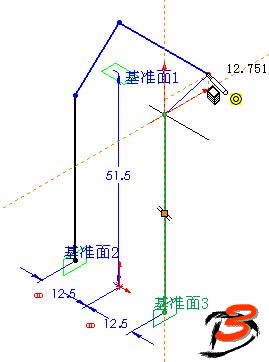

图4-63 添加几何关系 9.继续绘图 选择“基准面3”,单击【直线】工具 继续绘制斜线,使直线的终点与水平线的终点重合。

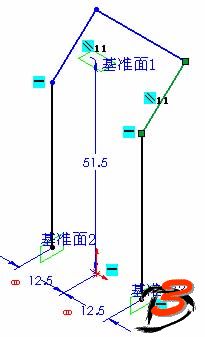

图4-64 “基准面3”上的直线 10.添加几何关系 如图4-65所示,添加如下几何关系:

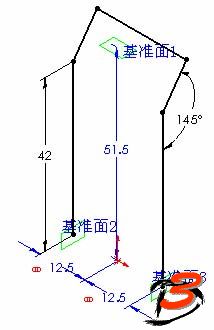

图6-65 添加几何关系 11.标注尺寸 如图4-66所示标注尺寸,完全定义草图。

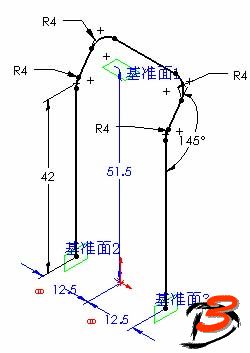

图6-66 标注尺寸 12.添加圆角 如图4-67所示使用草图圆角添加R=4英寸的圆角。注意,由于3D草图中不能添加“相等”几何关系,因而4个圆角各自标注。
图6-67 添加圆角 13.退出草图 14.焊接轮廓 本书的光盘中提供了所需要的轮廓草图,可以直接复制:复制“\Lesson 4\Case Study\ seamless tube”文件夹到SolidWorks 安装目录的“data\weldment profiles\ansi inch”文件夹中。 15.预选路经 右击一条竖直线,从快捷菜单中选择【选择链】命令。 16.插入结构构件 单击【结构构件】按钮
选中【合并圆弧段实体】复选框

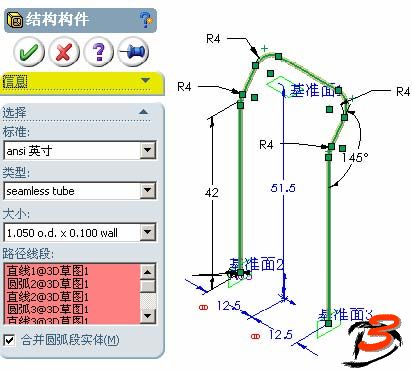

图4-68 添加结构构件 17.完成 单击【确定】按钮,完成结构件。 |
