14.2 合并圆弧段实体

    由于所选的路径中包含一系列直线和圆弧，因此PropertyManager中出现了【合并圆弧段实体】复选框，用户可根据焊件的制作形式来确定是否选中该选项。

   如果采用弯管完成焊件，则应选中该选项，从而可以使弯管作为一个整体实体而存在。

   如果采用接头和直管焊接而成，则应清除该选贤，从而可以使结构件将接头（圆弧形成的弯头）和直管各自保持为独立的实体。

    18．结果

  如图4-69所示，完成后的构件作为一个实体而存在。

图4-69 完成的结构件

   19．参考平面

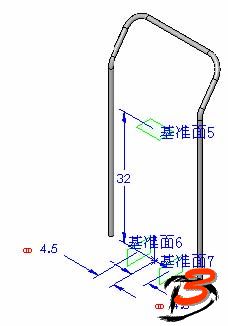

   下一步的任务是完成第二段结构构件，如图4-70所示建立三个基准面。

图4-70 建立参考平面

   20．绘制2D草图

   选择“基准面6”绘制草图。

   21．隐藏实体并显示草图

   右击“切割清单”文件夹，从快捷菜单中选择【隐藏实体】命令隐藏模型实体。

   确定在图形区域已经显示了前面绘制的3D草图。

   22．改变视图

   切换到“右视”视图。

   23．绘制圆

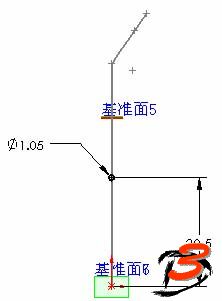

   如图4-71所示，绘制一个直径为1.05英寸的圆并如图示进行定位。

图4-71 绘制草图

   24．继续绘图

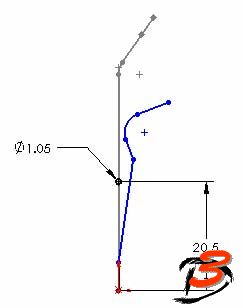

   从草图原点开始绘制一条大约5英寸长的竖直线，如图4-72所示。

   如图所示绘制其他线段和切弧

图4-72 绘制草图

   25．添加几何关系

   如图4-73所示，添加下列几何关系：

同心：圆弧和3D草图中的R=4英寸圆角

平行：顶端直线和对应3D草图中的斜线

穿透：顶端直线终点与3D草图顶部直线

图4-73 几何关系

   26．完全定义草图

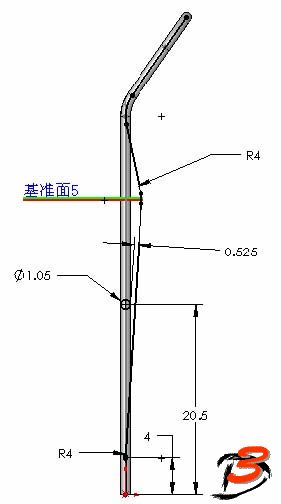

   如图4-74所示，选择“基准面5”和直线的交点建立“重合”几何关系。

   如图所示标注尺寸。

   在草图中的所有尖点处添加两个R=4英寸圆角，注意建立圆角时选中【保持尖角处约束条件】复选框。

图4-74 完全定义草图

   28．退出草图

   29．派生草图

   按住Ctrl键，选择新建的草图和“基准面7”，选择下拉菜单中的【插入】|【派生草图】命令。

   30．完全定义草图

   对于派生的草图只需添加两个几何关系，即可完全定义草图，如图4-75所示。。

重合：最低下的端点和原点

共线：底部的竖直线和“Front Plane”基准面。

图4-75 派生的草图

   31．插入结构构件

   仍然使用“1.050 o.d. x 0.100 wall”插入结构构件，如图4-76所示。

   由于两条路径不连续，因此这部分需要两次“插入结构构件”命令完成。

图4-76 新建结构构件

   32．剪裁结构构件

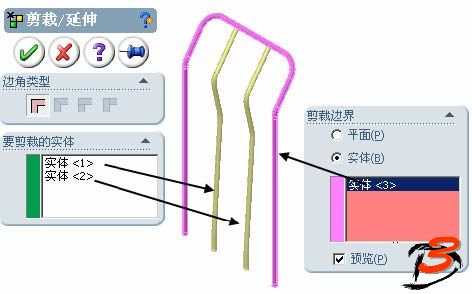

   单击【剪裁/延伸】按钮 ，如图4-77所示选择剪裁类型和实体。

图4-77 剪裁构件

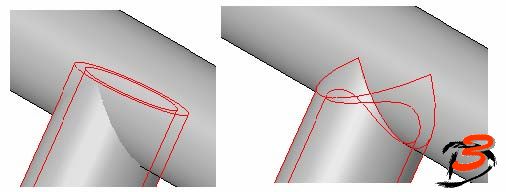

   单击【确定】按钮，剪裁前后的对比如图4-78所示。

图4-78 构件剪裁前后对比

   33．新建2D草图

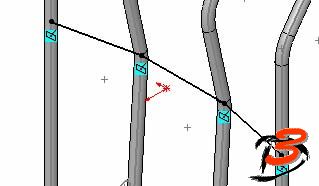

   选择基准面5新建草图。如图4-79所示，绘制三条直线，并分别与前面的3D草图或2D草图建立“穿透”几何关系。

.

图4-79 绘制新草图

   34．结构构件

   使用“1.050 o.d. x 0.100 wall”插入结构构件。

   35．剪裁

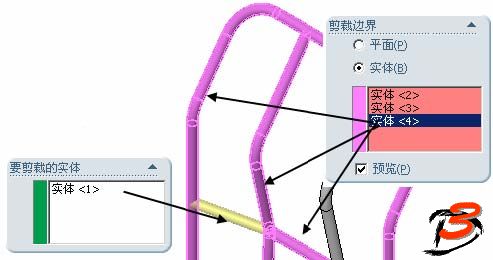

   单击【剪裁/延伸】按钮 ，如图4-80所示选择剪裁实体和边界实体。

图4-80 剪裁实体

(a) (b) (c)

图4-81 剪裁边界对剪裁实体的影响
