局部放大视图和注释的创建 |

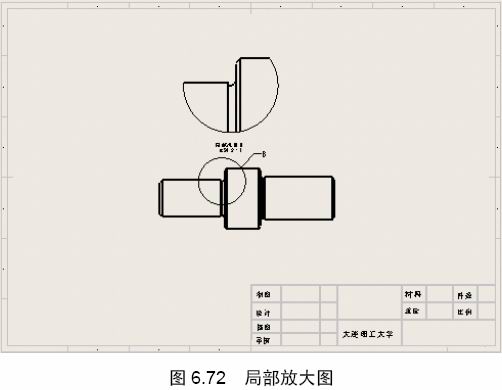

| 局部放大视图和注释的创建(1) 分析 局部放大视图也是一种派生视图，通常是用放大比例来显示俯视图的某一部分，俯视图可以是正交视图、三位视图或剖面视图，本节将通过实例1 来说明如何创建局部放大视图。 注释是在生成的工程图中插入尺寸标注、形位公差、技术要求等，并可以在工程图中添加参考尺寸、其他注解以及材料明细表。本节将通过实例2 来说明如何在工程图中添加注释。 学习目标 掌握局部放大视图和注释的创建方法。 实例1 创建局部放大图 创建如图6.72 所示的局部放大视图。

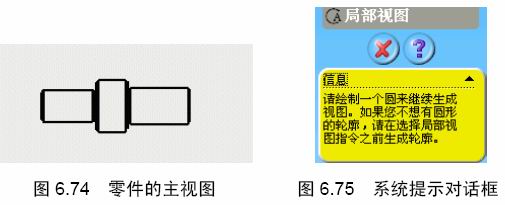

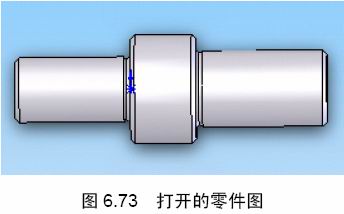

求解步骤 1. 打开零件模型 打开要半剖视的零件，方法同前面所述。打开的零件如图6.73 所示。  2. 用模型视图方法创建零件的主视图 (1) 调出绘制好的工程图，方法同上。 (2) 定义视图使之符合国标，方法同上。 (3) 单击工程图工具栏中的【模型视图】图标  ，选择【前视】选项，然后根据提示在零件模型区窗口中任意位置单击，接下来在工程图中移动光标至合适位置，单击可生成零件的主视图，如图6.74 所示。3. 创建局部放大图 (1) 当零件的部分结构的图形过小时，可以采用局部放大的办法，用比原图放大的比例画出，这就是局部放大图。假定主视图的轴肩倒角处需要局部放大，单击工程图工具栏中的【局部视图】图标  ，系统给出如图6.75 所示的操作提示，并自动处于草绘圆的绘制状态。
(2) 绘制如图6.76 所示的草绘圆，注意：草绘圆的范围即是要放大的区域。

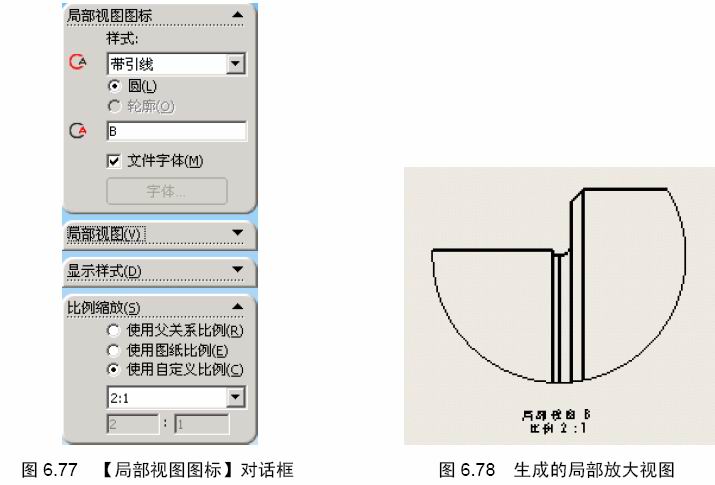

(3) 移动光标至主视图上方合适位置，单击即可完成局部放大图的创建。调出【局部视图图标】对话框，如图6.77 所示，可以在对话框中设置放大比例，在此选取系统默认的2∶1。在样式选项中选取带引线选项，并拖动引线放在适当的地方，单击该对话框中的【确定】按钮  ，生成的局部放大图如图6.78 所示。 (4) 完成后的工程图参见图6.72 所示，将工程图存盘并退出工程图工作模式。 编辑：[YanYun] |
