局部放大视图和注释的创建 |

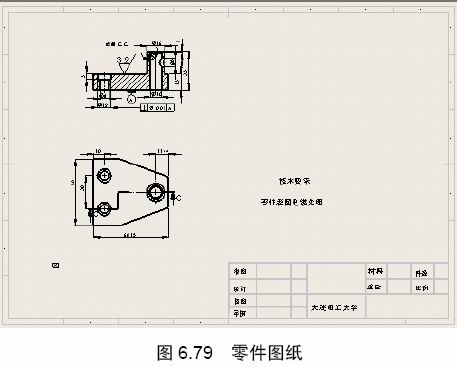

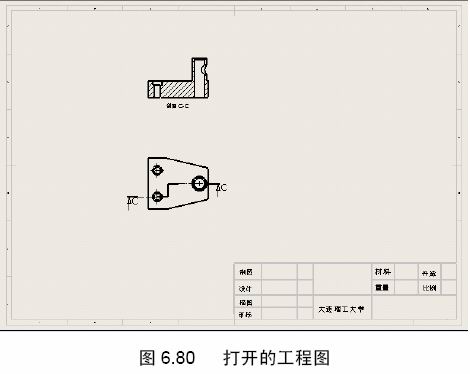

| 局部放大视图和注释的创建(2) 实例2 创建工程图的注释 创建如图6.79 所示的工程图注释。  求解步骤 1. 打开零件模型 打开实例3 阶梯剖视图，方法同上，打开后的工程图如图6.80 所示。

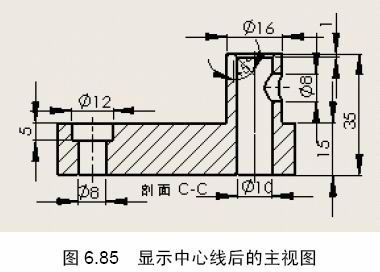

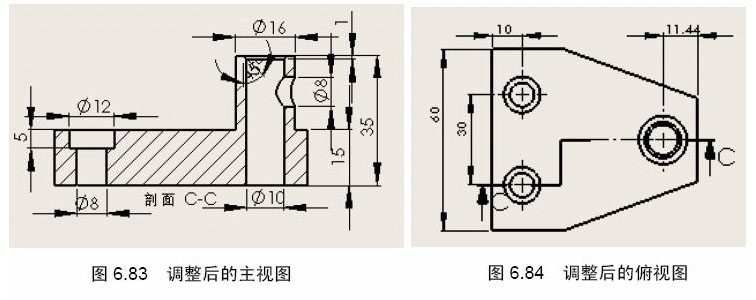

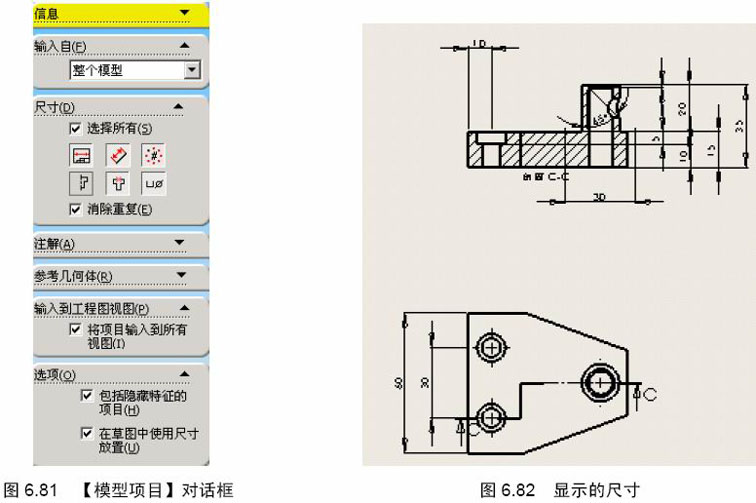

2. 直接显示已存在的零件尺寸 (1) 在注解工具栏中单击【模型项目】图标  ，系统显示【模型项目】对话框，如图6.81所示，按照图示选取选项，设置完成后单击对话框中的【确定】图标 ，此时系统中自动显示尺寸，如图6.82 所示。 (2) 对视图中的尺寸进行调整，调整工作主要包括两部分：在同一视图中移动尺寸位置和在不同视图间移动尺寸位置。在同一视图中移动尺寸位置的方法为：单击选取要移动的尺寸，按住鼠标左键拖动鼠标，即可动态地移动尺寸的位置。在视图之间移动尺寸的方法为：单击选取要移动的尺寸并按住鼠标左键，然后按住键盘中的Shift 键，移动光标至另一个视图中并放开鼠标左键，则系统自动完成尺寸的移动。并对系统未标注的尺寸使用智能尺寸命令  进行标注，调整后的主视图和俯视图分别如图6.83 和6.84 所示。 (3) 单击注解工具栏中【中心线】图标  ，在主视图中分别选取圆孔，在圆孔中显示出中心线，显示中心线后的主视图如图6.85 所示。 编辑：[YanYun] |
