局部放大视图和注释的创建 |

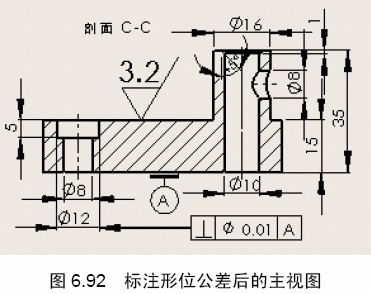

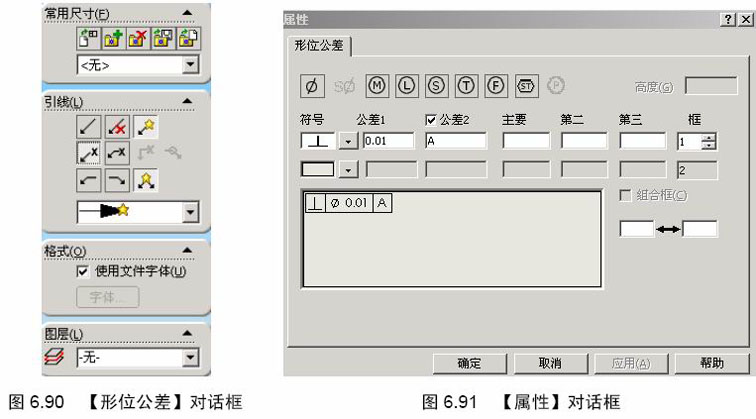

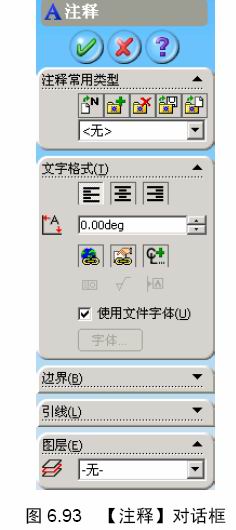

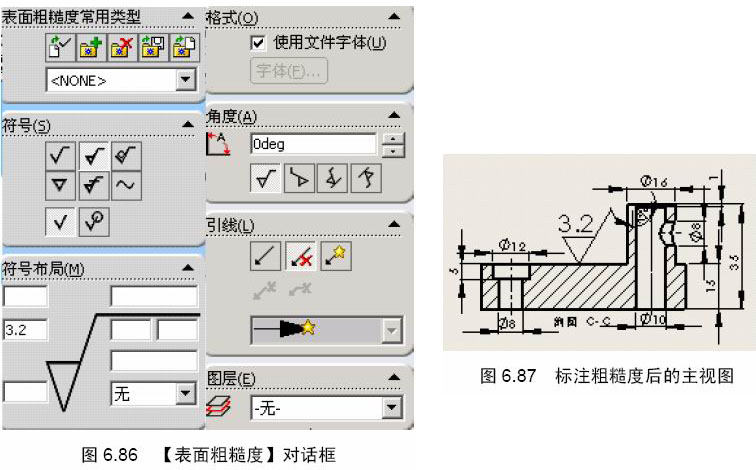

| 局部放大视图和注释的创建(3) 3. 在加工平面添加粗糙度符号 (1) 在主视图上添加粗糙度符号，单击注解工具栏中的【表面粗糙度】图标  ，系统会显示一个【表面粗糙度】对话框，如图6.86 所示，根据实际情况，设置对话框中的相关选项。(2) 设置完成后，移动光标到要标注粗糙度的地方，单击即可完成标注，如图6.87 所示，在零件的表面上标注粗糙度，单击【确定】图标  ，完成并退出粗糙度的标注。 4. 标注行为公差 (1) 形位公差主要由两部分组成：基准和相关项目符号。下面以垂直度的标注方法讲解形位公差的标注方法。首先标注基准符号，单击注解工具栏中的【基准】图标  ，系统显示【基准特征】对话框，如图6.88 所示，按照图6.88 设置对话框，单击选取主视图的下边作为标注基准的对象，然后拖动光标调整基准符号的位置，至合适位置后单击加以确认，此时便可完成基准的创建，如图6.89 所示。可以继续标注其他的基准符号，如果已完成工作，可单击属性对话框中的【确定】图标，退出基准符号的标注。 (2) 单击注解工具栏中的【形位公差】图标，系统显示【形位公差】对话框和【属性】对话框，根据需要对其中的选项进行设置，在此按照图6.90 和图6.91 所示进行设置。  (3) 移动光标至直径尺寸附近，单击进行放置，如图6.92 所示。  5. 标注技术要求 (1) 单击注解工具栏中的【注释】图标  ，系统显示【注释】对话框，如图6.93 所示，单击在图纸适当的地方填写技术要求，完成后退出【注释】对话框。 (2) 标注完成后的工程图纸如图6.79 所示，将工程图存盘并退出工程图工作模式。 编辑：[YanYun] |
