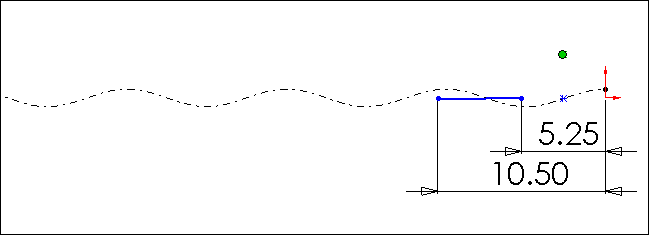

| SolidWorks扫描之挪移心法---3 例二 波形弹性垫圈 在此题中，为了保证垫圈的法向厚度一致（不是轴向厚度），所以用先形成一个波形曲面，再加厚成垫圈的方法。关键是怎样形成正弦模板和怎样由模板生成波形实体。在这里是用螺旋线在轮廓草图平面上的投影产生正弦曲线，用曲面扫描生成波形曲面。扫描的路径是一个圆，为了在圆形扫描过程（角度变化）中直接读取正弦曲线相应位置（直线变化）上的值，就要有一个角度——线性转换器，经过反复研究，我找到了一个方便的转换器就是螺旋线和蜗旋线。在此题中将引导线设为一个蜗旋线。  在草图中被鼠标拖动的是将来的穿透点，当该点左右移动时轮廓线跟着上下摆动，事实上该轮廓同时在圆形扫描线的驱动下作绕Z轴的转动，扫描出一个波形的圆面。在草图中正弦曲线上由一个点，该点与将来的穿透点竖直，与轮廓线的左端点水平，轮廓线与原点重合。由于引导线是一个蜗旋线，在蜗旋线上移动的点其扫过的角度与其半径的增量成正比，而此半径在轮廓草图平面上对应的就是穿透点到Y轴的距离，由此就保证了穿透点在草图平面上的移动与草图平面扫过的角度成正比。 注意： 蜗旋线是角度转换成位移量的方便的转移器 |
| |
