1.3 等距曲面

建立等距实体是生成一个与原始几何体相关形状的好办法。在SolidWorks中，使用等距的方法不仅能够建立等距草图，而且还能够建立等距曲面。

利用“等距曲面”命令，可以利用一个曲面或模型表面建立一个等距的曲面。等距曲面的偏移距离可以为零，当需要使用模型表面作为曲面参与操作时，建立一个等距量为零的等距曲面是比较好的方法。用户可以通过如下方式找到这个命令：

选择下拉菜单的【插入】|【曲面】|【等距曲面】命令；

在“曲面”工具栏中单击【等距曲面】按钮 。

45. 等距曲面

单击【等距曲面】按钮 ，如图5-52所示，选择前面步骤中形成的表面，建立一个向外等距0.3英寸的等距曲面。

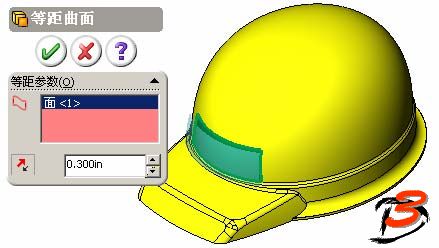

                            图 5-52 建立等距曲面

46. 结果

所建立的等距曲面如图5-53所示。

                        图 5-53 等距曲面

      1.4 延伸曲面

    完成本章关于“头盔”的实例还需要如下主要步骤：

建立一幅用于拉伸的草图，使用“成形到一面”终止条件建立拉伸；

延伸等距的曲面，使之能够覆盖整个草图；

抽壳零件

图5-54所示的轮廓就是需要拉伸的草图，终止面是上一步所建立的等距曲面。从图中可以看到，整个草图轮廓并没有与曲面相交（在曲面内部）。这种情况下使用“成形到一面”是不行的，还必须将曲面扩大，使草图轮廓包含在曲面内部。

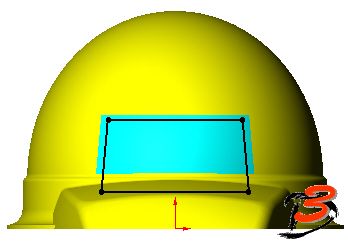

                     图 5-54 拉伸的草图和终止曲面

在SolidWorks中，利用“延伸曲面”命令可以将曲面沿所选的边或所有边扩大，形成一个延伸曲面。所建立的延伸曲面可以是沿已有曲面几何体的延伸，也可以沿边线相切于原来曲面来延伸。本例中，因为草图的底线位于等距曲面底边之下，所以只需延伸等距曲面的底边即可。

用户可以通过如下途径找到“延伸曲面”命令：

选择下拉菜单的【插入】|【曲面】|【延伸曲面】命令；

在“曲面”工具栏中单击【延伸曲面】按钮 。
