1.1 圆角的切线延伸

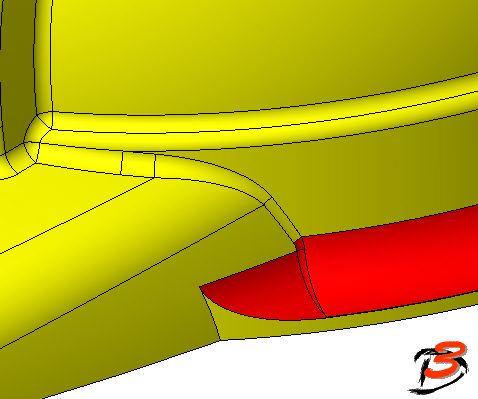

为什么在此例中关闭“切线延伸”选项非常重要？如图5-46所示，如果不关闭“切线延伸”选项，会在帽舌（“Visor”）和头盔主体之间的圆角“Lip fillet”将会产生卷曲，从而使头盔的底边（“Lip”）的边线产生扭曲变形。

                    图5-46 打开“切线延伸”选项

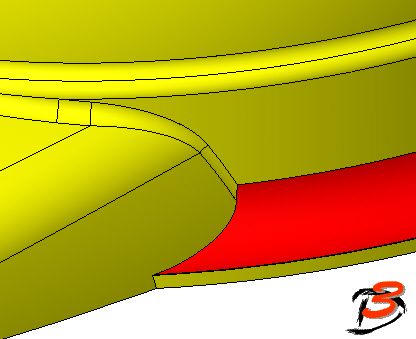

关闭“切线延伸”选项，圆角“Lip fillet”末端会非常整齐，如图5-47所示。以后可以再在“Lip fillet”圆角与“Visor”相交线尖锐处添加圆角。

                     图 5-47 关闭“切线延伸”选项

     1.2 拉伸曲面

建立拉伸曲面与建立普通拉伸凸台或切除非常相似，草图中的每个线段建立一个独立的曲面。

可通过如下方法建立拉伸的曲面：

在“曲面”工具栏中单击【拉伸曲面】按钮 ；

选择下拉菜单的【插入】|【曲面】|【拉伸曲面】命令

41. 绘制草图

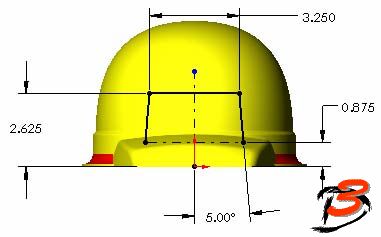

在“Front”平面上建立一幅草图，如图5-48所示。草图相对于中心线对称，并且中心线与“Right”平面共线，其中0.875”与2.2625”是相对于“Top”平面标注的尺寸。

                           图 5-48 绘制新草图

42. 拉伸曲面

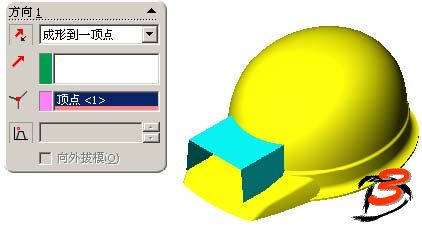

单击【拉伸曲面】按钮 ，使用【成型到一点】终止条件建立拉伸曲面，如图5-49所示，选择帽沿前面的一个点。拉伸曲面的长度并不十分重要，但应超出整个圆顶特征。

                             图 5-49 拉伸曲面

43. 分割线

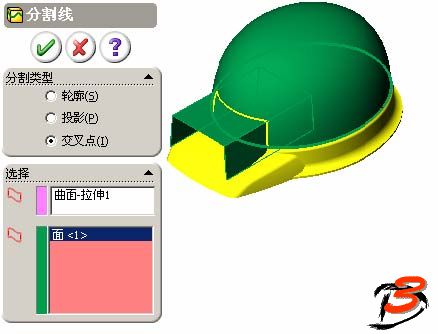

单击【分割线】按钮 。如图5-50所示，在PropertyManager中单击【交叉点】单选按钮，选择建立的拉伸曲面作为【分割实体/面/基准面】，选择圆顶特征的表面作为【要分割的面/实体】，这里只需要分割头盔的主体部分，不需要分割圆角面。

                       图 5-50 分割线

44. 隐藏曲面实体

隐藏拉伸的曲面实体，如图5-51所示，可以看出头盔主体圆顶的部分被分为两个面，这里需要利用分割表面建立前面凸出的部分。

                        图5-51 分割形成的面
