10.4 创建工程图a

   可以完成带有每个型材长度数据的明细栏。参见图7-51和工程图07-11a.IDW。 具体过程是：

 ◆新建工程图，选择“工程图视图”工具面板的“基础视图”按钮，创建基础视图；

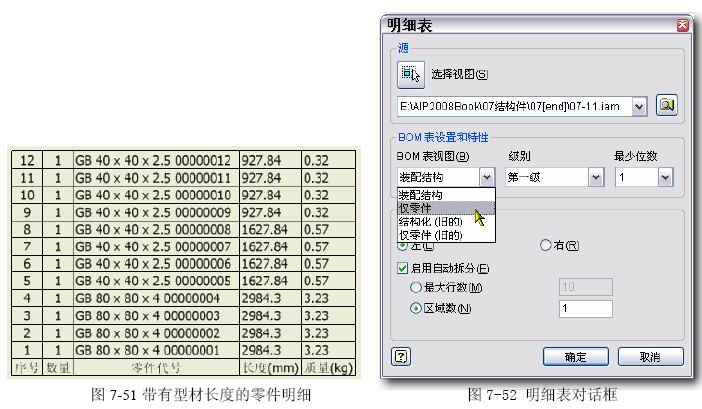

 ◆创建明细栏，并在“明细表”对话框的“BOM表视图(B)”栏目中选定“仅零件”后确定，参见图7-52；


 ◆在图形区合适的位置放置明细表；

 ◆编辑明细表，启用“列选择器”，将“质量”添加到明细表中；然后单击“新建特性(N)”将 “G_L”也添加到明细表中,参见图7-53；

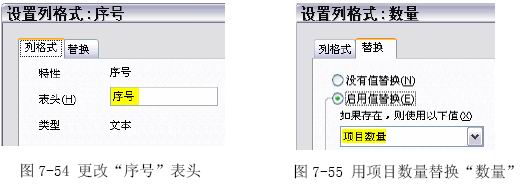

 ◆编辑明细表，选定“项目”栏目右键菜单“设置列格式(F)…”，在“列格式”选项卡中将“表 头(H)” 改为“序号”，参见图7-54；

 ◆选定“数量”栏目右键菜单“设置列格式(F)…”，在“替换”选项卡中启用替换值，选择用 “项目数量”替换，参见图7-55；

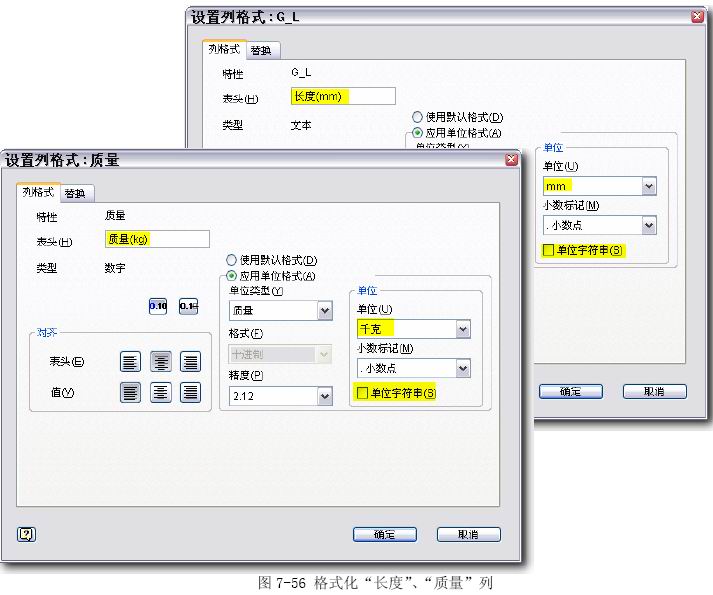

 ◆选定“G_L”栏目右键菜单“设置列格式(F)…”，调整具体内容，参见图7-56上；

 ◆选定“质量”栏目右键菜单“设置列格式(F)…”，调整具体内容，参见图7-56下；


 ◆结果参见工程图07-011a.IDW；

    10.5 创建明细表b

  可以按照型材的规格和长度合并明细栏。参见工程图07-11b.IDW和图7-57。


   具体过程是：
 ◆ 打开工程图07-11a.IDW，在它的基础上进行编辑；

 ◆编辑明细表，启用“组设置”，按“库存编号”和“长度(mm)”进行合并，参见图7-58；

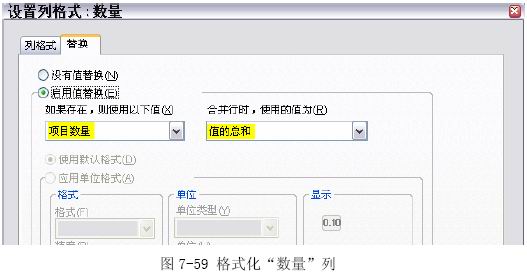

 ◆选定“数量”栏目右键菜单“设置列格式(F)…”，更改“替换”选项卡，选择合并行时使用 “值的总和”，参见图7-59；


 ◆结果参见工程图07-11b.IDW。

     10.6 创建明细表c

  可以按照型材的规格合并明细栏。参见工程图07-11c.IDW和图7-60。


   具体过程是：

 ◆打开工程图07-11b.IDW，在它的基础上进行编辑；

 ◆继续编辑明细表，仅按照“库存编号”合并组；

 ◆选定“长度”栏目右键菜单“设置列格式(F)…”，更改“表头(H)”为“总长度(mm)”，并在 “替换”选项卡中选择合并行时使用“值的总和”（参见图7-61上）；

 ◆选定“质量”栏目右键菜单“设置列格式(F)…”，更改“表头(H)”为“总质量(kg)”，并在“替换”选项卡中选择合并行时使用“值的总和”（参见图7-61下）；


 ◆结果参见工程图07-11c.IDW。
