| 你当前的位置：首页>>Inventor>>Inventor2008机械设计应用教程 | 结构件生成器（3） |

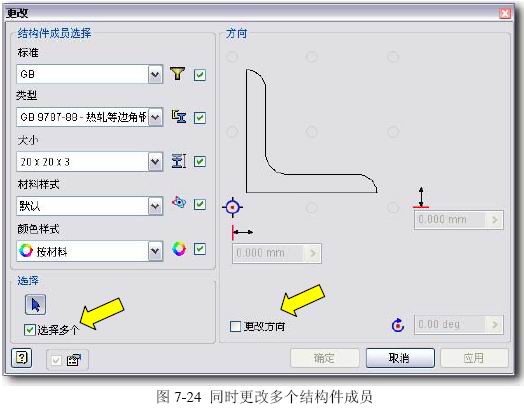

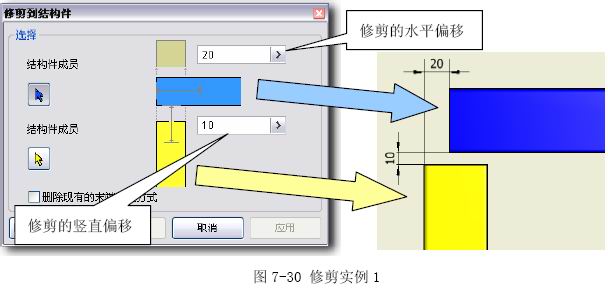

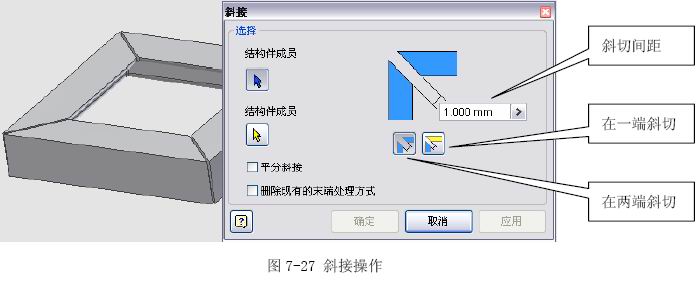

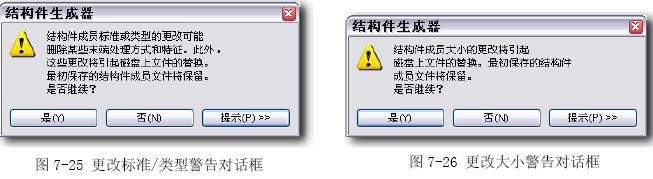

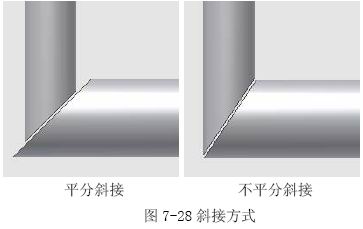

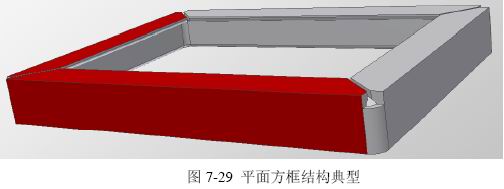

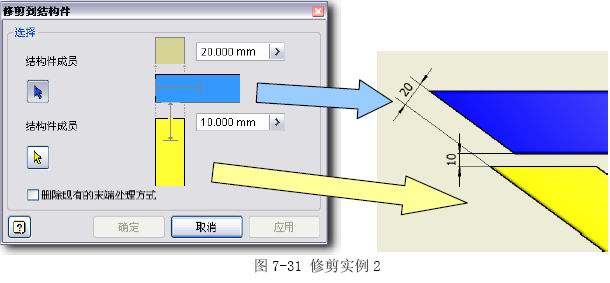

5. 更改 在“结构件生成器”工具面板中选定“ 更改结构件的标准、类型或大小时，“更改”对话框的“提示输入文件名”复选项可用。 5.1 选择方式 ◆单选： 在图形区选择要更改的结构件成员，单击要更改特性参数右边的向下箭头，选择其它的特性。 此时结构件的所有特性参数都可以重新设置… ◆多选： 勾选“选择多个”复选项后,可同时更改多个结构件成员，参见图 7-24，同时在结构件成员的每个特性右侧出现一个复选框，也会出现“更改方向”的开关，若要禁止对某一参数进行编辑，可清除复选框或关闭开关。 5.2 更改特性 ◆更改标准或类型更改结构件的标准或类型特性时，会在装配中创建新的结构件成员，旧结构件成员保存在磁盘中，在弹出新的结构件成员的文件命名对话框之前，系统会出现如图7-25的警告对话框，提示可能会丢失某些端部处理方式。 ◆大小 更改结构件的大小特性时，会在装配中创建新的结构件成员，旧结构件成员保存在磁盘中，在 弹出新的结构件成员的文件命名对话框之前，系统会出现如图7-26的警告对话框。如果仅更改大小 特性，则会保留已定义的所有端处理方式和其它特征。 ◆方向 勾选“选择多个”复选项后，会有“更改方向”的开关出现，参见图7-24。如果更改方向开关 有效，则结构件在插入时的方向位置参数都可以修改。注意：这将把选定的所有结构件的，可修改 部分的原始条件全都一股脑改成新的结果，所以要慎重使用。 6. 端部处理方式 在金属结构件的设计过程中，结构件接头处的端部处理是必需的功能。Inventor结构件生成器 中提供了多种端部处理功能。 6.1 斜接 斜接是在选定的两个构件之间产生指定间隙的斜接结构，参见图7-27和模型07-02.IAM。其中： ◆平分斜接 如果在两个不同大小的结构件成员之间斜接，有两种情况， 默认不勾选此复选项。 ◆删除现有的末端处理方式 如果选择此选项，将在执行命令前删除现有末端处理方式，即用斜接代替现有的末端处理方式。 ◆斜切间距 两个结构件成员斜切之间的间隙。 ◆斜接类型 ◆意外的情况-3 参见图7-29和模型07\07-003.IPT，这是典型的、以等边角钢为基本构件的平面封闭框结构，绝大多数设计是这样的。也就是一根角钢，开三个90°斜口，弯折后焊接完成。 这是工程师相当熟悉的基本的设计方法，但在目前的Inventor结构件设计中还不会做。 6.2 修剪到结构件 这是在进行两个结构件接头处的构成设计。 ◆删除现有的末端处理方式 如果选择此选项，将在执行命令前删除现有末端处理方式。 ◆正交状态 参见图7-30和模型07-04.IAM、工程图07-04.IDW。其中水平偏移尺寸是以第二个结构件的外 侧边沿为0，竖直偏移尺寸是以第一个结构件的内侧边沿为0。可以使用正值（缩入），也可以使用 负值（超出）。 ◆斜交状态 参见图7-31和模型07-05.IAM、工程图07-05.IDW。 ◆注意事项 在这个功能中，因为允许使用负值的连接间隙位置设置，所以可能在这种条件下出现不合理的 连接部结构，需要用户自己注意。参见图7-32。 |
版权所有 民众工作室.制作 |
更改”工具，之后选定要更改的结构件，会弹出与“插入”功能相当类似的界面，可以对结构件成员的标准、类型、尺寸规格、材料样式、颜色样式和方 向进行编辑。
在两端斜切即对称斜切，在两个结构件上分别创建二分之一斜切间距的斜接结构来产生间隙。
在一端斜切，在第一个结构件成员上创建与斜切间距相等的斜接结构来产生间隙。
