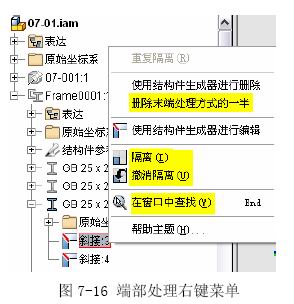

在浏览器中，在末端处理方式节点上单击鼠标右键，会出现以下选项，参见图7-16。


 ◆删除末端处理方式的一半
   删除所选的单个结构件成员上的末端处理方式，并保留其他结构件成员上的末端处理方式。

 ◆隔离/撤销隔离
  如果选择一个末端处理方式节点进行“隔离”操作，除了带有该末端处理方式的结构件成员，其他所有的零部件都不可见。

  如果选择一个结构件成员节点进行“隔离”操作，除了选定的结构件成员，其他的所有零部件都不可见。

  使用“撤消隔离”可以将零部件的可见性恢复到隔离前的状态，同时保留在隔离状态下执行的完整操作。

 ◆在窗口中查找
   查找选定的一个或多个对象，找到后将其缩放并放置在图形窗口的中心。

        4. 插入

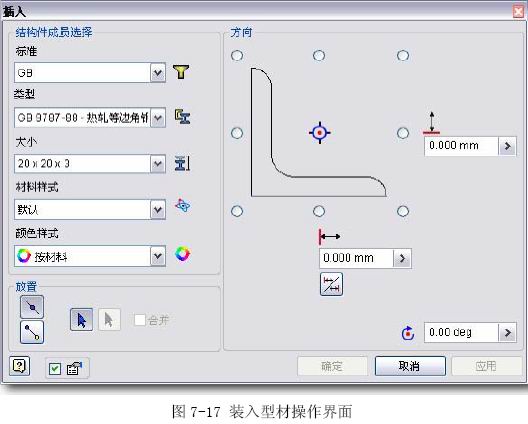

   用于定义要插入部件中的结构件成员，确定后插入到当前装配环境中，主界面参见图7-17。


      4.1 结构件成员选择

  在这里选定结构件的原始条件，所有的参数都是在下拉列表中选择。

 ◆标准：

  指定结构件成员的工程标准，有GB、ANSI标准和其他常用标准类型。

 ◆类型：
  指定结构件成员的类型。
  列表中列出了基本的型号，但不知为什么软件中改变了标准型号的内容，例如：界面中列出的GB9787-88应当是GB/T9787-1988。其中，GB和GB/T不是相同的意思。

 ◆大小：
  指定结构件成员的尺寸规格。

 ◆材料样式：
  指定结构件成员的材料。

  其中列出了Inventor能支持的材料清单，默认值是“水”，可选的还包括“玻璃、橡胶”之类在图示界面的角钢中极其罕见的材料。按现有设计规则，在确定标准和型号下的型材，材料是确定 的；例如图7-17的情况下，材料应当是“热轧结构钢”。不知为什么软件不了解这种一般的规则而 没有给出正确的材料。

 ◆颜色样式：

   指定图形窗口中结构件成员显示的颜色样式。其中列出了Inventor能支持的颜色清单，默认值 是“按材料”。这对于在模型中区别不同的结构件是必要的机制。

       4.2 放置

   在骨架模型上选定边或两点，确定结构件成员在装配中的位置和原始长度。

 ◆由边确定：
  选定模型棱边或者草图线，确定型材的装入基线的位置和长度，可以一次选择多条边来创建多个结构件成员。装配环境下的草图线不能参与结构件的创建。

 ◆合并：
  若一次选择的多条边为连续边，勾选此复选框后依附于连续边上的多个结构件可以合并为一个结构件成员。

 ◆由端点确定：
  选定两个点，以其连线确定型材的装入基线的位置和长度，一次只能选定一组点。装配环境下的草图点不能参与结构件的创建。

       4.3 方向

  基本规则是：依照在“放置”中选择的条件所形成的安装直线，做出法截面；在这个截面讨论 和设置型材的位置和方向参数。其中决不是仅限于方向… 参见图7-18。


 ◆基线位置：

  这是当前的位置与当前型材的关系，要想改变基线相对位置，可在9个位置之间切换，单击“可选基线位置”即可实现。

 ◆截面示意图：
  只有在“类型”选定之后，这个图样才可能关联改变。遗憾地是功能设计者并没有把这个图样作为型号选择的必要依据，造成选定过程不舒畅。

 ◆X/Y向间距：

  在X/Y方向上相对于基线的距离，可以使用正值或者负值。

 ◆截面镜像：

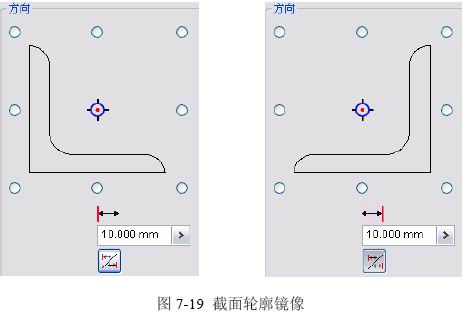

  以Y方向镜像截面，参见图7-19。这对于不对称的型材安装位置调整是必要的机制。


 ◆角度：

   指定结构件成员相对于模型的旋转角度。

      4.4 提示输入文件名

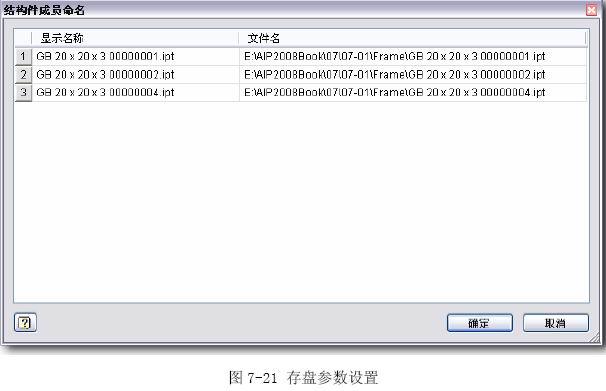

   如果勾选此复选项，参见图7-20，在装配中插入结构件后单击“应用”或“确定”后，将提示输入型材零件的显示名称和文件名。对话框中显示默认名称和文件存放位置，参见图7-21。



  如果不勾选此复选项，系统自动处理。

  在图7-21界面中的“取消”仅取消自定义命名，并引用结构件成员的 默认名称，而不会取消插入结构件成员命令。

       4.5 存盘参数调整：

   目前的规则可能不符合用户习惯，而且尚未发现提供了基本规则参数设置的机制。所以，只能一个一个地修改这些参数了。

 ◆更改显示名：

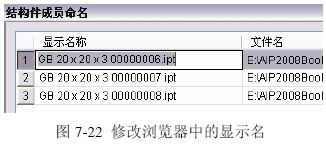

  单击“显示名称”中要修改的栏目，即成为图7-22的样子，之后可直接修改名称了…


  其实在浏览器中也能事后修改。

 ◆更改存盘参数：

  单击“文件名”中要修改的栏目，栏目的右侧出现[…]按钮,单击（参见图7-23上），则弹出图7-23下的常规的界面，启用浏览工具。

   余下的操作就是常规了… 可见，如果有百十个成员的很简单的金属结构设计，这个存盘规则也会要了用户的半条命。
