3.5 参数动画制作

   参数动画是通过改变零件或装配参数的值，使模型受参数影响的那部分发生变化而产生的动画效果。用于制作动画的参数既可以是模型参数，也可以是用户参数。使用 它们不同的地方在于：使用模型参数时必须在参数表中将其设置成输出状态，而用户参数则不需要。

   在Studio环境下，在制作动画参数之前必须先将参数添加到参数收藏夹中，否Inventor将会弹出警告对话框。

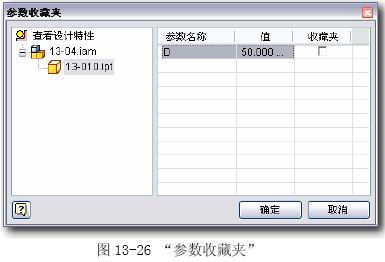

   如图13-25所示。添加的方法是在工具面板中，点击“参数收藏夹”按钮，则会弹出“参数收藏夹”对话框，参见图13-26所示。找到需要的参数，将其勾选。这时会在浏览器中的“动画收藏夹”中找到这个参数，参见图13-27所示。

   接下来就可以制作参数动画了。

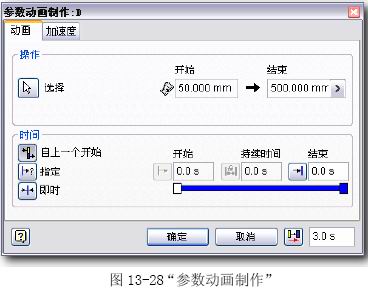

   在工具面板中，点击“参数动画制作”按钮，或者选择动画收藏 夹下的参数，在右键菜单中选择“参数动画制作”，即可弹出“参数动画制作”对话框。

   参见图13-28。

   在“操作”区域，选择用于制作的参数，输入开始与结束的值。在“时间”区域设置动画的时间段。点击“确定”即可。

  008.AVI是一个简单的参数动画的例子。 在这个例子中，定义了两个动画参数，一个是零件环境下的用户参数，一个是装配环境 下的模型参数。结果参见13-05C.IAM。

     3.6 位置表达动画制作

   位置表达动画是将在装配环境下创建的 两个不同的位置表达作为动画开始与结束的关键帧来制作动画。由于位置表达是通过装配约束来定义的，因此位置表达动画在一定程度上与约束动画相类似。
   由上述可以看出，要做位置表达动画必须在装配环境下至少定义两个位置表达。若没有定义，则会弹出警告对话框。参见图13-29。

   在装配环境下定义好位置表达后，进入到InventorStudio环境。

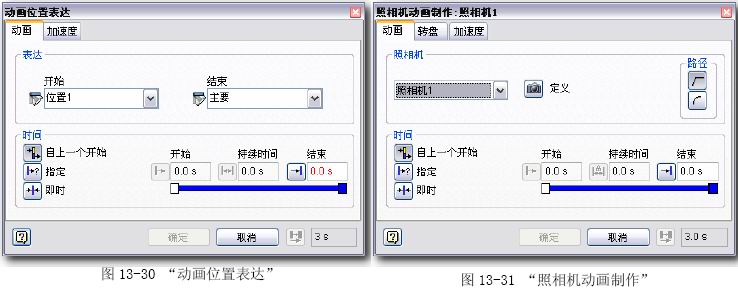

   在工具面板中点击“制作位置表达动画”按钮，则会弹出“动画位置表达”对话框。参见图 13-30。在“表达”区域，设置开始与结束的位置表达。在“时间”区域输入动画开始与结束的时间段。点击“确定”即可。


   具体的操作过程参见009.AVI，结果文件参见13-04Ca.IAM。

     3.7 照相机动画制作

   照相机动画又可以叫做视角动画，是通过对视角变换的控制进行动画设置，生成视角变换的动 画效果。

   该功能当且仅当在文档中已创建了一个照相机视角时有效。因此要创建照相机动画必须至少先创建一个照相机。

   进入Inventor Studio环境后,创建一个照相机。在工具面板中点击“照相机动画制作”按钮,或是在创建好的照相机的右键菜单中选择“照相机动画制作”,则会弹出“照相机动画制作”对话框。参见图13-31。
   照相机动画有两种类型：照相机自由运动和绕目标旋转运动。
   在“动画”选项卡中设置的是照相机自由运动；在“转盘”选项卡中设置的是绕目标旋转运动。

   在“动画”选项卡中，选择好照相机后，点击照相机定义”按钮，将会弹出“照相机” 对话框。这时可以设置照相机的位置、旋转角度及缩放（焦距）。

   设置好开始与结束的时间段，点击确定后，即可以添加一个照相机自由运动动画。

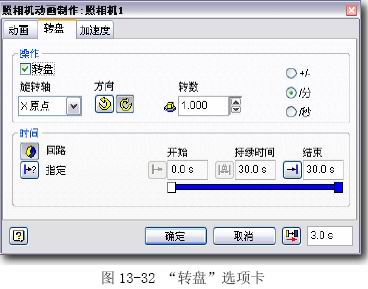

   要设置照相机绕目标旋转运动需切换到 “转盘”选项卡，参见图13-32。在“转盘”

选项卡中，将“转盘”复选框勾选，则在选项 卡中的所有项都被启用。选择旋转轴及方向

（这将在模型中被标识出来），设置“转数” 及其单位。在“时间”区域设置动画开始结束

的时间点。点击“确定”即可使照相机围绕目 标旋转运动。其中：


   旋转轴：从5根供选择的可用轴中选择一根， 以便照相机围绕这根轴旋转。

   转数：指定照相机每分钟或是每秒中的转动的数量。其后可以选择单位（“/分”或“/秒”）。“+/-”表示在设置的时间段内照相机转动的圈数。

   010.AVI对两种照相机动画都作了演示。

     3.8 渲染动画

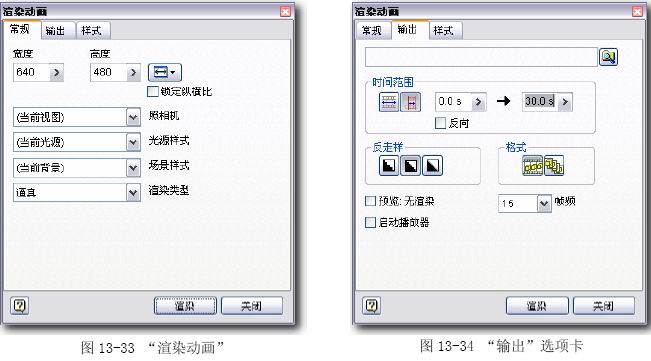

   设置好动画后，依然可以设置材质、光源、场景样式。这些都设置好后，就可以渲染动画。在工具面板上，点击“渲染动画”按钮，或者在动画时间轴的工具栏中点击按钮，弹出“渲染 动画”对话框。参见图13-33。

   由图中可以看出,此对话框与渲染图像非常相似。其实“渲染动画”是对一组图片进行渲染， 并将这一组图片连接成动画，从而到达到模拟对象运动的真实效果。

   “渲染动画”的“输出”选项卡相对于“渲染图片”来说有自己独特的地方。参见图13-34。 在“输出”选项卡中，必须先设置生成动画的存放位置。在“时间范围”区域设置动画的时间长度。在“反走样”区域设置视频的质量（有无锯齿）。在“格式”区域选择动画的格式（视频文件或是 扩展名为bmp的图片格式）。还可以在“帧频”处选择每秒的帧数。


   设置好后，点击“渲染”，接着会弹出“ASF输出特性”对话框。点击“确定”后，就开始渲 染。

     3.9 综合实例

   通过以上几节的学习，我们对studio的几种动画类型有了比较详 细的了解。接下来我们通过一个实例将上述几种动画类型结合起来使用。

   打开13-06\手压机.IAM文件。参见图13-35所示。打开文件后， 进入Inventor studio环境。接下来我们将开始制作动画了，具体的步骤如下：
              图13-35

  1.制作位置表达动画。在工具面板中点击按钮，弹出对话框后，在表达区域，将“开始”设为“开放”,将“结束”设为“闭合”。将动画时间段设为0-5秒。

  2.制作淡显动画。在浏览器的“本体”零件的右键菜单中选择“淡显动画制作”。弹出对话框后，在“操作”区域将“结束” 设为20％。将动画时间段设为3-5秒。

  3.制作照相机动画。在浏览器的照相机下，选择“照相机1”， 在右键菜单中选择“制作照相机动画”。在弹出的对话框中点击按钮。弹出照相机对话框。勾选“链接到视图”，调整视 图。点击“确定”。将动画时间段设为5－8秒。

  4.制作约束动画。在浏览器中，选择“凸模”零件下的“配合” 约束。在右键菜单中选择“约束动画制作”。参见图13-36。弹出对话框后，在“操作”区域将“结束”设为100mm。将动画的时间段设为8－14秒。


  5.制作照相机动画。在浏览器的照相机下，选择“照相机1”，在 右键菜单中选择“制作照相机动画”。在弹出的对话框中点击按钮。弹出“照相机”对话框。勾选“链接到视图”，调整视图，点击“确定”。将动画时间段设为14－17秒。

  6.制作淡显动画。在浏览器中选择“本体”零件的右键菜单中选择“淡显动画制作”。弹出对 话框后，在“操作”区域将“结束”设为100％。将动画时间段设为14-17秒。

   具体的操作过程请参见011.AVI。制作好的文件见手压机C.IAM。渲染好的动画文件参见001.WMV。
