2.4 场景样式

   最后一个重要的样式－“场景样式”，它是对场景 的颜色、背景的层次及背景图片进行设置。但是这些场景设置的实际效果要渲染时才 能被表现。如果没有场景样式的设置，所 有渲染的背景将很单调，真实感大打折扣。

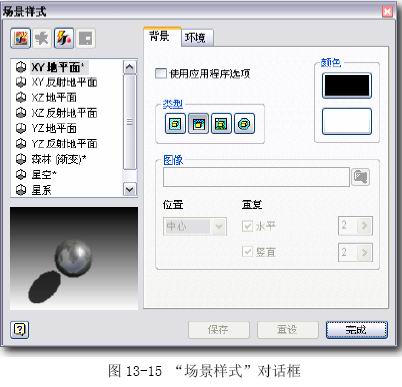

   在工具面板中，点击“场景样式” 按钮，就会弹出“场景样式”对话框，参见图13-15。在对话框左边列表中有Inventor自带的样式，每一个场景样式都 对应于自己的属性并显示在对话框中，并且每一个场景样式的视觉效果也能从对话 框的预览窗口中看到。当一个场景样式被激活后，它将在渲染时被应用。也可通过点击按钮新建场景样式。

   在对话框右边有“背景”和“环境”两个属性页。在“背景”属性页里可以设置背景的样式。若选择“图像”类型，可 以选择图片文件作为背景。在“环境”属 性页中可以设置背景平面、阴影、反射等属性。

   应用提示：若背景平面在模型的内，则背景平面负方向一侧的模型部分在渲染中不可见，另一侧可见。

     2.5 照相机

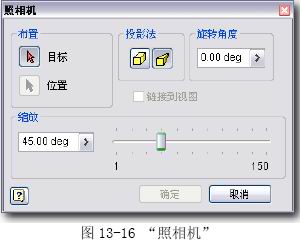

   创建照相机即创建一个观察的视角。在工具面板中，要新建照相机，只需点击“照相机”按钮，即可弹出“照相机”对话框。参见图13-16。

   “布置”：选择目标后，在方向轴上选择照相机的位置。
   “投影法”：选择视图的模式：正交视图和透视视图。
   “旋转角度”：指定绕照相机方向轴的旋转角度。
   “缩放”：指定照相机所能观测到的范围。
   “链接到视图”：当选择完“目标”和“位置”后，此项可用。选中该复选框后，随着用户修改参数，视图将在图形窗口实时更新。

   除了以上这种新建照相机的方式，还有一种更为方 便的方法。在图形窗口将模型调整成需要的视图，在空白处右击，并选择“从视图创建照相机”，或是在浏览器中“照相机”的右键菜单中选择“从视图 创建照相机”。即可快速的新建照相机。这时建立的视图是正交视图。若要改变成投影视图，则在 浏览器中选择此照相机，在右键菜单中选择“编辑”，这时同样会弹出“照相机”对话框，修改成 透视视图后，并选择“链接到视图”，点击“确定”即可。

   选择一个新建好的照相机样式，在右键菜单中有这么两项：“将照相机设置为视图”与“将视图设置为照相机”。这两项也是很有实用价值的。但要注意，笔者认为，从字面上的理解与实际的 功能表现是相反的。“将照相机设置为视图”的作用是将当前的图形窗口的视图保存到当前照相机中。“将视图设置为照相机”的作用是将照相机的视图在图形窗口中显示出来。具体的操作过程参见003.AVI。

     2.6 渲染图像
   渲染图像命令通过对视角，光照，场景的设定，对一个零件或装配件进行渲染，得到一个逼真的图像。

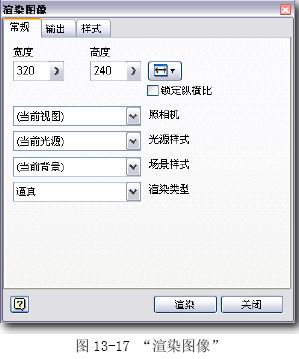

   在工具面板中点击“渲染图像”按钮，即可弹出“渲染图像”对话框，并在图形窗口出现一个红色线 框，表示渲染的范围是红色线框内。“渲染图形”对话框有“常规”、“输出”、“样式”三个选项卡。参见图13-17。


  ◆“常规”选项卡
   在“常规”选项卡里，可以设置图片的分辨率。既可以手动输入“宽度”、“高度”，也可通过点击下拉按钮选择图片的分辨率。

   通过下拉箭头选择“照相机”、“光源样式”、“场景样式，若在前面的样式设置中，有激活的样式，就会添加到这里。在“渲染类型”处可以选择生成图片的类型:“逼真”和“图解”。

  ◆“输出”选项卡
   在这个选项卡中可以设置图像保存的路径、图片的格式及图片的清晰度（有无锯齿）。能保存的格式有： BMP、JPEG、PNG、GIF 或 TIFF 。

  ◆“样式”选项卡

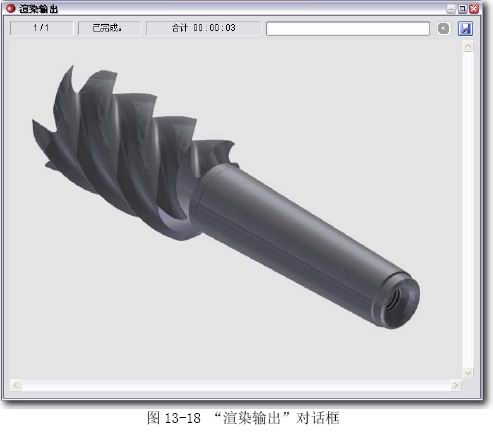

   随着“渲染类型”的选择不同，“样式”选项卡的内容也不同。在这里可以设置渲染图片的属性。设置完成后，点击“渲染”，就弹出“渲染输出”窗口，并开始渲染。渲染结束后点击右上角的保存按钮，在弹出的保存对话框中选择路径和格式即可保存。参见图13-18。


     2.7 操作实例

  ◆折射效果的表现

  1.打开文件13-01\折射.IAM，进入Inventor Studio环境。

  2.在“曲面样式”中，将“杯子”零件的材质设为玻璃，将“水”零件的材质设为“水”。

  3.调整视图，在空白处右击，选择“从视图创建照相机”，创建“照相机1”。

  4.新建光源样式和光源。并将此光源样式激活。

  5.设置场景样式。在场景样式列表中选择“XY 地平面”，将其激活，改变其背景图像。在“环境”选项卡中设置XY 面偏移-20，。

  6.渲染图片。

   详细的设置过程参见文件004.AVI。结果文件是“折射C.IAM”。最后渲染的结果参见图13-19。

   由上述例子可以看出，Inventor studio对透明物体的折射效果制作得非常真实，这可以说是Inventor Studio的一大特色。

      3. 动画特征

   接下来将详细介绍Studio的另一部分——动画特征。事实上动画和渲染是相辅相成，相互配 合的，只是两个功能的侧重点不同，因此分开介绍。动画特征可分为几种动画的设置：零部件动画、 淡显动画、约束动画、参数动画、制作位置表达动画以及照相机（视角）动画。最后为了真实模拟 出物体的运动效果，通过与渲染特征结合起来，将动画渲染成一组连续的图像结果或是动画多媒体文件。

   3.1 动画时间轴

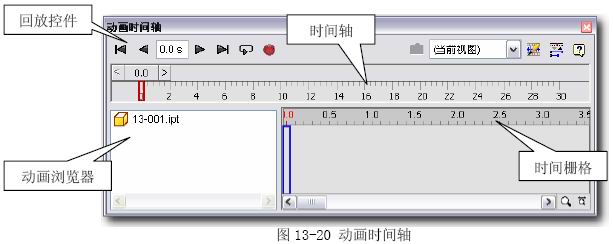

   在InventorStudio环境下，在工具面板上点击“动画时间轴”按钮，屏幕的右下角会弹 出时间轴对话框。在对话框中点击“展开操作编辑器”按钮。整个动画时间轴就完整的呈现出 来。如图13-20所示。它分为四个部分：“回放控件”、“时间轴”、“动画浏览器”和“时间栅格”。


   动画时间控制轴的功能将和下面其他几个动画功能结合起来讲解。

     3.2 零部件动画制作

   零部件动画是改变一个或多个零部件的位置或让其旋转来制作动画。零部件动画要受到在装配 环境下添加的约束限制。因此若零件的动作受到约束的限制，需将此约束抑制。

   在工具面板中点击“零部件动画制作”按钮，或是在浏览器中选择零部件，在右键菜单中 选择“零部件动画制作”，即可调出“零部件动画制作”对话框。参见图13-21。

   在“操作”区域选择要运动的零部件。点击“位置”按钮，则会在已选的零部件上出现一个 三维坐标系，并弹出“三维移动/旋转”对话框。通过改变坐标系的位置，来改变零件的位置。参见图13-22。

   在“时间”区域，输入运动开始、结束的时间点。最后点击“确定”就可以添加这个动画到动画时间轴中。若需要继续添加同类型的动画，可以不点“确定”，而点击按钮。其作用是结束当前的动画设置，按照同类项的动画制作设置下一段动画，并把文本框内的值作为新动画的时间增量（持续时间），在一定程度上相当于“应用”按钮。
   在“加速度”选项卡中可以配置速度，操作比较简单也很容易理解，这里就不多叙述了。

   005.AVI通过一个简单的实例演示了制作零部件动画的详细过程。在这个例子中，因为橙色零 件被完全约束，为了使其运动，笔者使用“约束动画”的功能，将这些约束抑制了。

   结果参见13-02C.IAM。

     3.3 淡显动画制作

   淡显动画是通过对零部件透明度的控制，使得一个或多个对象在一段时间内改变其本身的透明度的动画效果。淡显动画一般应用在一些壳体类零件，为了显示其内部其他零部件的结构或运动情 况，将其设置成透明效果。

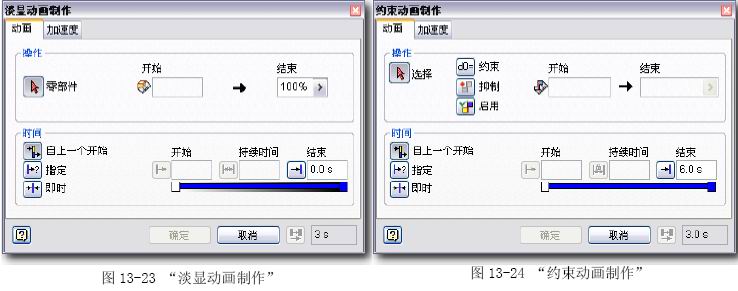

   在工具面板中点击“淡显动画制作”按钮，或是在浏览器中选择零部件，在右键菜单中选 择“淡显动画制作”，即可调出“淡显动画制作”对话框。参见图13-23。


   先选择要淡显的零部件，在“操作”区域，输入开始与结束的透明度（100％表示完全显示，0为不可见）。在“时间”区域输入开始与结束的时间点，被选择的零部件在这段时间内就会有淡显的渐变动画效果。

   具体的操作过程参见006.AVI，结果参见13-03C.IAM。

     3.4 约束动画制作

   约束动画是与装配环境下的约束相结合，通过改变约束值或是约束状态来制作动画。
   在工具面板中点击“约束动画制作”按钮，或是在浏览器中选择一个约束，在右键菜单中选择“约束动画制作”，即可调出“约束动画制作”对话框。参见图13-24。
   在“操作”区域：选择“约束”，则可以为选中的约束制作动画；选 择“抑制”，则在在“时间”区域，只能选择“即时”，输入时间点后，在这个时间点之后约束被抑制；同理，选择“启用”，在输入的时间点后 约束被启用。

   该功能和装配中的驱动约束有相似的功能。

   具体的操作过程参见007.AVI，结果参见13-04C.IAM。
