| 绪论（8） |

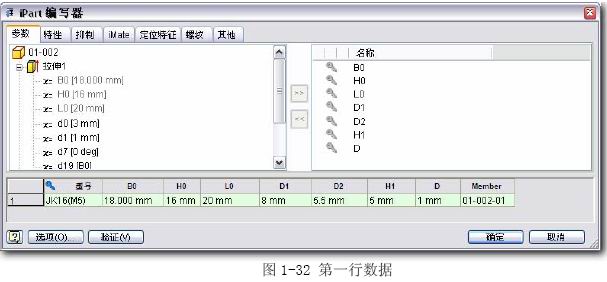

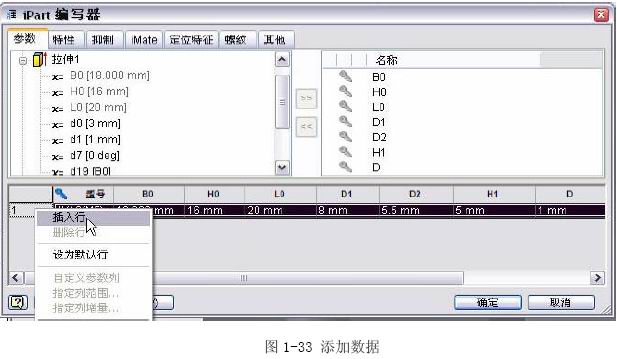

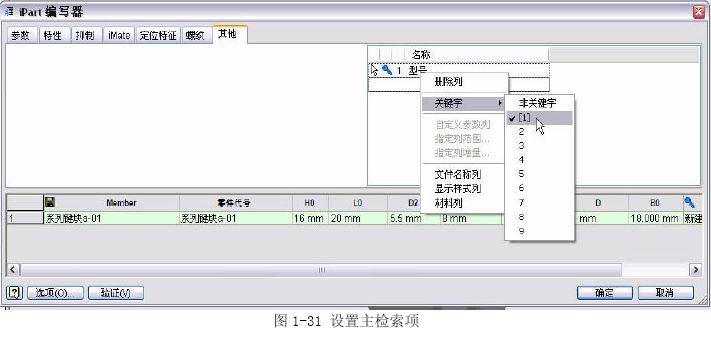

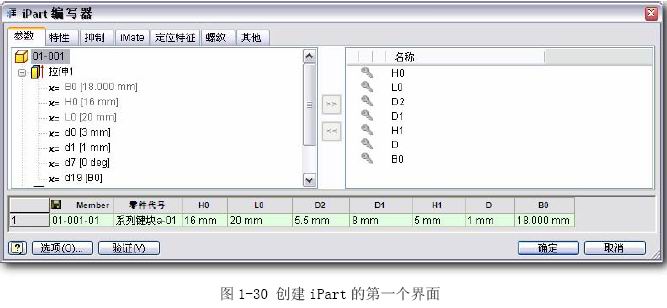

| 8.5 创建系列零件 8.5-1 启动iPart功能 打开“01-001.IPT”，在菜单中“工具(T)”-〉“创建iPart”，之后弹出图1-30的界面。  在“创建iPart”界面的“参数”选项卡中，可见到模型的设计参数已经自动被接受过来了；在这个选项卡的下部，是iPart的参数列表，现在还只有一种规格参数。 在右边的栏目选定一项，用中间的  按钮将它撤销，完成全部参数的撤销。8.5-2 设置检索参数 这在Inventor中称为“关键字”，实际上就是标准件检索中的“主参数”和“其它参数”。切换到图1-31界面中的“其他”选项卡. 添加新项，命名为“型号”，并将它设置成“第1关键字”，参见图1-31的结果。这样，就加入了第一个设计数据到iPart中。  8.5-3 整理参数 从图1-30可见，Inventor自动排列的数据次序，不完全符合我们设计数据表达习惯；而且也不是所有转进来的数据我们都需要。为此，可能需要整理数据的次序和对数据做取舍。 切换到“参数”选项卡，按需要的次序在左边选定数据，用  按钮加入到右边，之后输入“型号”栏目的数据。结果参见图1-32，按下“确定”按钮完成这一步操作。结果参见“01-002.IPT” 8.5-4 添加系列尺寸参数 上边的一系列操作，完成了自定义标准零件的典型模型创建，完成了一套标准数据的整理，完成了设计数据检索方式的设定。接着，就可以添加其他规格的设计数据了。在图1-33界面的左下部，将光标放在现有数据栏的左边，可在右键菜单中“插入行”，可添加新数据行。  按设计需要，添加好另外一些规格的数据。结果参见“01-003.IPT”。 8.5-5 数据结果验证 即便是成熟的、照着设计手册抄下来的数据，也需要在Inventor中进行结果模型的验证，察看零件的各处结构是否在所有的规格下都是正确而完整的，这就像对于设计结果的审核校对一样。 打开“01-003.IPT”，在浏览器中展开“表”的子项，逐个双击可选定参数，可见零件模型会跟随关联更新成不同的尺寸，这样来验证这些变化是否符合设计要求，这些变化是否会因为数据错误而造成模型崩溃。如果有问题，应当回头编辑数据表，调整参数；或者解决相关特征的创建问题。 8.5-6 保存到指定的位置 验证成功，要保存这个零件族定义。为了便于管理，这样的标准零件应当存放在我们自己指定的位置。这种规则虽然不是Inventor所限定的，但是考虑到这样的标准件将来会有许多，必须建立管理管理规则，而不能随意。 8.6 在装配设计中引用 我们已经设计了一个“01-004.IPT”零件，准备在零件对称面上安装这个键块。过程如下： ●开始新装配，装入“01-004.IPT”； ●装入“01-003.IPT”，并选定JK16(M5)型号； ●将键块用装配约束放置到正确的位置； ●编辑“01-004.IPT”，投影键块的边，做出槽子草图，拉伸-切削出槽子； ●在槽子底面作草图，投影键块孔作为螺纹孔中心，做出M5螺纹孔； ●结束，完成装配，结果参见“01-01.IAM”。 8.7 评论 这才是CAD，也就是“基于装配关系的关联设计”，是设计构思的完整表达。 因此，在改变设计之后（将键块替换成另外的型号），其他改变就自动完成了，需要补充的只是改变螺纹孔的大小，而“01－004.IPT”的零件工程图“01－004.IDW”也将正确、自动地关联更新。 这个例子，因为考虑到读者对Inventor还不熟悉，设计建模过程也就不很讲究。仅仅是想从标准零件创建、设计零件创建、装配下的设计过程，粗略地展示了Inventor的设计支持性能。 从中已经可以看出，Inventor是个优秀的设计软件，很适合机械设计之用。 本章相关文件下载  |
