| 绪论（5） |

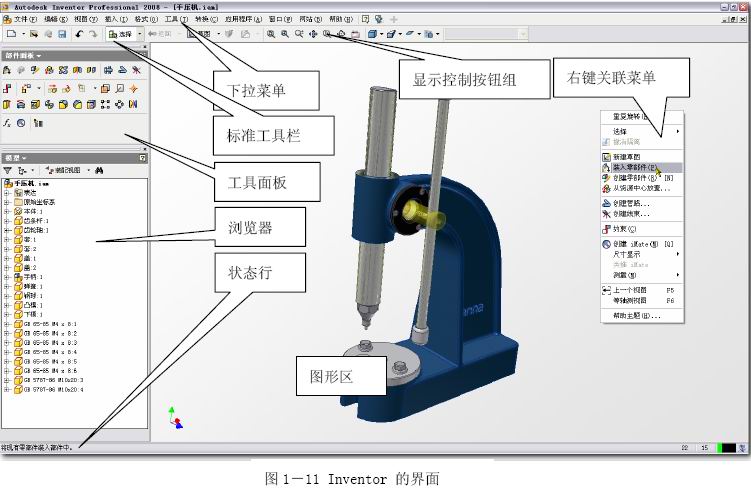

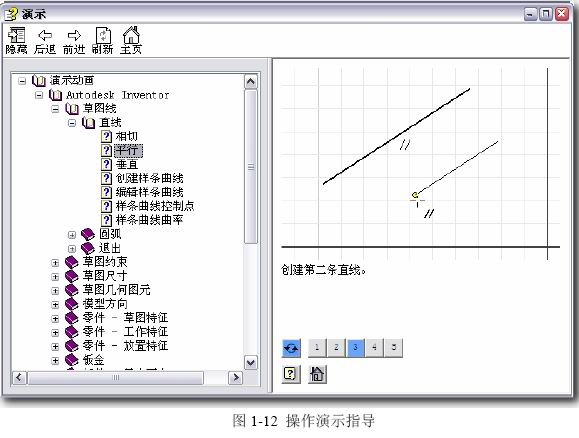

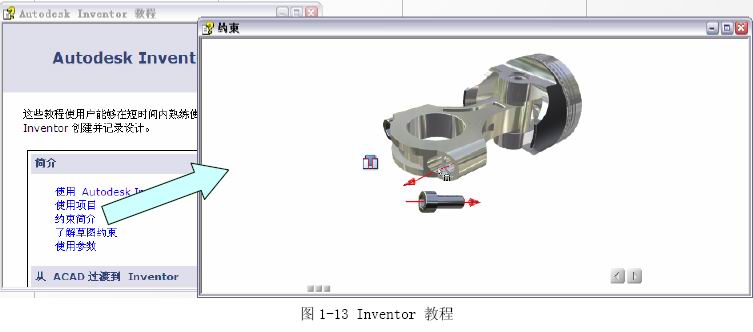

| 5.4 界面与操作风格 Inventor的界面（例如装配环境）基本的样子如图1－11所示。  Inventor完全没有像AutoCAD/AutoCADM/MDT等传统的Autodesk机械CAD软件那样的命令行交互的操作。所有的操作都是通过功能图标、菜单、对话框和光标的操作进行。 对于快速学会操作，这无疑是很有利的。这种操作风格是“商量着”进行的。可以这样比喻：你要做一件事情，Inventor说：我能这样、这样做，而你需要选定其中的一种。在商量的过程中 Inventor会“感应、推测”你的想法，并用动态的一些标记反馈它的判断，所以，必须十分注意光标移动过程中，附近的提示标记。 选定任何对象，都将在右键菜单中列出可进行的操作。 学习Inventor的操作比较容易、比较简单、比较能更快地开始实际设计工作，这是笔者也是大多数用过Inventor的人的一致的体会。 5.5 比较聪明的协助功能 与所有软件一样，Inventor的“帮助(H)菜单下有相当丰富而易用的解释性信息查询功能。按Inventor的规则，选定任何条目、在任何功能的执行过程中，单击右键，都可以弹出与当前操作相关联的菜单。在这个菜单中，列出了可以继续执行的所有功能选项，而且都会有“如何进行 H)”这样的条目。以绘制直线草图为例：选定“如何进行(H)”，Inventor会弹出图1-12的界面。其中列出的具体操作方法的条目，甚至用逐步演示操作过程。这是学习Inventor 基本功能的参考资料和教师。  另外，Inventor还提供了对于初学者十分有用的帮助教程，在菜单中“帮助H”—“教程T”，即可出现图1－13所示的界面和后续的解说。  另外，在安装盘中附带有许多文本教程，完全可以满足用户入门的需要。参见图1－14。  阅读的结果参见图1－15。  可见，对Inventor功能的具体解释，已经比较详尽了。如果对Inventor原来的解释，需要修正、补充或者进一步说明的情况（这种情况也不算少），将会在本书中详细说明。 5.6 对于工程师的设计思维有相对更好的支持功能 一个三维CAD软件存在的意义，取决于它对于工程师设计思维的表达能力和后处理能力，这一点在上面已经详细分析了。什么是最重要的“能力”？这就是能否全面、顺畅、有效地与工程师合作，完成基于装配关系的关联设计。 Inventor中一个很有趣的、自称为“自适应”的功能，多数工程师可能不理解这个概念。实际上这就是“基于装配关系的设计数据关联”。 笔者想强调的是：这不是Inventor带给我们的新的设计理念，需是对工程师现有设计思维表达 的支持；是早就应当在CAD软件中实现的、对设计规则的支持。 虽然Inventor 还没能做到100%的支持，但因为有了这样的功能，我们终于可以按照心理想的那样在CAD中进行设计了。例如：这个套的内径与某某轴径相同、而套的壁厚是10mm；壳体上安装孔的直径与套的外径相同。于是，我们只是在基准轴径的基础上描述了装配关系，并没有完整地定义相关尺寸大小。但是，套的设计结果就唯一确定了，并且在基准轴径修改后，相关零件的尺寸能够按照上述关系完成新的计算，得到新的零件细节。甚至只用二维草图，也能参与装配，甚至进行机构运动模拟。 5.7 精彩的显示表达功能 一个三维CAD软件的显示表达，是这个软件可用性的主要标志。前面说过设计过程就是制造过程的模拟，能否很好地完成设计结果的反馈——显示表达，就十分重要了。 Inventor的显示表达实在是十分理想（参见图1-16）：实时的、在透视效果下，甚至剖切效果下的渲染、转动、放缩。  由于支持Driect3D和OpenGL两种三维显示处理，使得Inventor对显卡的要求不是很高，一样有出众的的显示表达效果和速度。还有相当有效的机构运动模拟，多数的机构能被驱动“真的”运动起来。 当然，因为显示表达功能强大，其中的操作规则也较多。但是，优秀的功能界面设计和帮助功能，确实使我们能是很容易地掌握常用的显示控制方法。 5.8 设计项目管理 一般来说，这应当是PDM的功能。 但是，Inventor对此所提供的能力，已经能够相当完整地以设计项目为线索，自动管理相关的文件，省去了使用者许多的心思。 更为重要的是，这套功能可以在Inventor内部，比较完整解决零部件非图形信息的创建、记录、提取和进一步使用的问题。 在网络设计组的模式下、在并行设计的模式下，Inventor的项目管理功能，将大大方便这个设计数据的管理和控制，而不需要其它管理软件的介入。这是Inventor一个很重要的能力。应当充分理解和使用。 5.9 三维模型与与相关二维工程图 三维软件必须有优良的二维工程图创建和处理能力，这是当然的。 但三维软件这方面的能力都不太好。Inventor的二维工程图处理能力是比较好的一个，而且在工程图中也能逆向修改三维模型的尺寸。 当然，与AutoCAD相比，Inventor的二维工程图处理的灵活性还有些欠缺，好在是“四合一”的软件包结构，相互的数据转换还算顺畅，哪个顺手就用哪个。 |
