快速学习西门子PLC编程 (3)
例4:

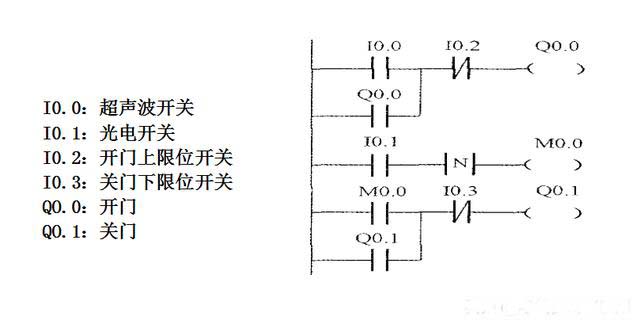

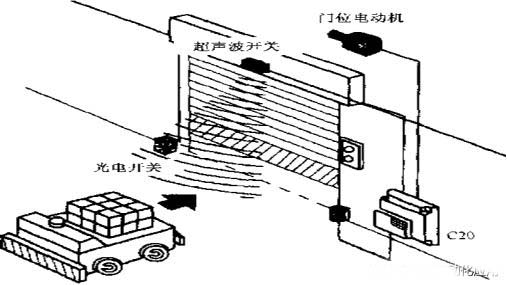

如图4.1是一个库门自动控制示意图。
当有汽车接近库门时，超声波开关动作（超声波开关为0N），库门打开，直到上限位开关动作，汽车通过库门，红外线光电开关动作(汽车遮断了光束，光电开关为0N)，汽车完全进入库门后，库门开始关门，直到下限位开关动作，完成一个自动控制过程。
图:4.1
如图4.2所示，设小车在初始位置时停在右边，限位开关SQ2处于“0N”状态。按下起动按钮SB0后，小车向左运动，碰到限位开关SQl时，变为右行；返回限位开关SQ2处变为左行，碰到限位开关SQ0时，变为右行，返回起始位置后停止运动。
任务要求用PLC控制小车往复运动，用单序列的顺序功能图编程。
图:4.2

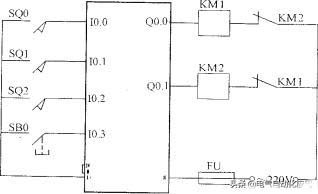

（1）I/O(输入/输出)地址分配
由上述控制要求可确定PLC需要4个输入点，2个输出点，其I/O地址分配如下：
I0.0：限位开天SQ0
I0.1：限位开关SQl
I0.2：限位开关SQ2
I0.3：起动按钮SB0
QO.0：接触器KMl小车左行
QO.1：接触器KM2小车右行

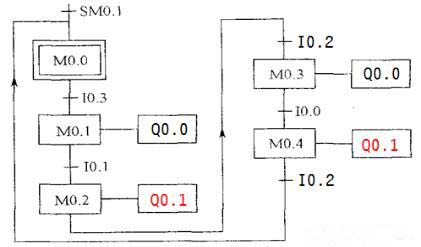

小车往复运动的顺序功能图

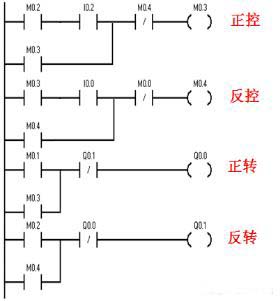

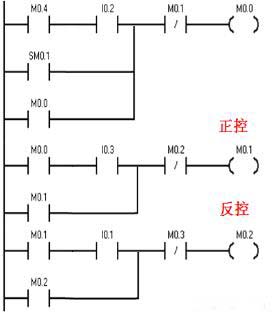

小车往复运动的控制梯形图
例5:

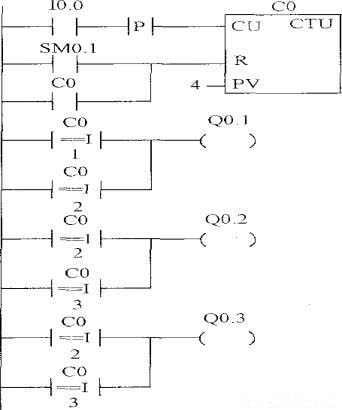

城市隧道要求24小时不间断照明，有时考虑到要节约用电和延长灯的使用寿命，需要分时控制，同时又要有足够的照明，如隧道中有A、B、C三组灯，每天早7点到晚7点，第1组灯亮，晚7点到晚10点3组灯都亮(车多)，晚10点至第二天早7点第2、3组灯亮，要求用一个开关控制三组灯的亮和灭。
（1）I/O(输入/输出)地址分配
I0.0： 控制开关
QO.1、QO.2、QO.3： 三组灯
|
