| 3.4 典型金属的晶体结构(4)
从晶体中原子排列的刚性模型和对致密度的分析可以看出，金属晶体存在许多间隙，这种间隙对金属的性能、合金相结构和扩散、相变等都有重要影响。

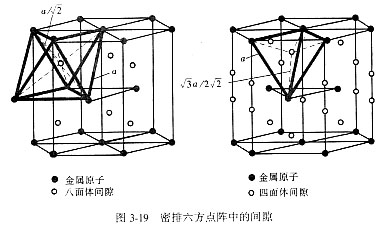

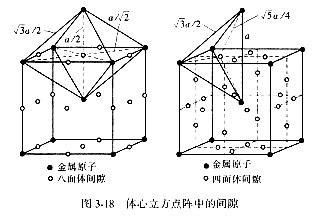

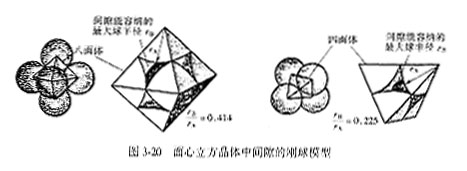

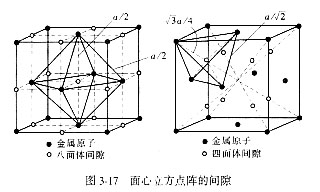

从图3-17、图3-18和图3-19为三种典型金属晶体结构的间隙位置示意图。其中位于6个原子所组成的八面体中间的间隙称为八面体间隙，而位于4个原子所组成的四面体中间的间隙称为四面体间隙。图中实心代表金属原子，令其半径为rA空心圆圈代表间隙，令其半径为rB。rB实质上是表示能放入间隙内的小球的最大半径（见图3-20）。?
利用几何关系可求出三种晶体结构中四面体和八面体间隙的数目和尺寸大小，计算结果如表3-9所列。这里的密排六方晶体中rB/rA是在以金属原子为等径刚球，即c/a=1.633的条件下计算出来的。
（本节完）
|
