Autocad VBA初级教程 (第五课 画函数曲线)

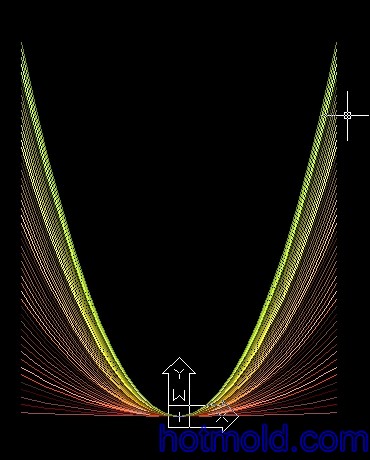

    先画一组下图抛物线。

下面是源码：
Sub myl()
Dim p(0 To 49) As Double '定义点坐标
Dim myl As Object '定义引用曲线对象变量
co = 15 '定义颜色
For a = 0.01 To 1 Step 0.02 '开始循环画抛物线
  For i = -24 To 24 Step 2 '开始画多段线
    j = i + 24  '确定数组元素
    p(j) = i '横坐标
    p(j + 1) = a * p(j) * p(j) / 10 '纵坐标
  Next i '至此p(0)-p(40)所有元素已定义，结束循环
  Set myl = ThisDrawing.ModelSpace.AddLightWeightPolyline(p) '画多段线
  myl.Color = co '设置颜色属性
  co = co + 1 '改变颜色，供下次定义曲线颜色
Next a
End sub

为了鼓励大家积极思考，从本课开始，我不再解释每一条语句的作用，只对以前没有提过的语句进行一些解释，也许你一时很难明白，建议用上一课提到的跟踪变量、添加断点的办法领悟每一条语句的作用，如果有问题不懂请跟贴提问。
在跟踪变量p时请在跟踪窗口中单击变量p前的+号，这样可以看清数组p中每一个元素的变化。

ACAD没有现成的画抛物线命令，我们只能用程序编写多段线画近似抛物线。理论上，抛物线的X值可以是无限小、无限大，这里取值范围在正负24之间。

程序第二行：Dim myl As Object '定义引用曲线对象变量
Object也是一种变量类型，它可以把变量定义为对象，本例中myl变量将引用多段线，所以要定义为Objet类型。

看画多段线命令：
Set myl = ThisDrawing.ModelSpace.AddLightWeightPolyline(p) '画多段线
其中括号中的p是一个数组，这个数组的元素数必须是偶数，每两个元数作为一个点坐标。
等号前面部分“Set myl”的作用就将myl变量去引用画好的多段线。
myl.Color = co '设置颜色属性。在ACAD中，颜色可以用数字表示，本例中co会增值，这样就会有五彩缤纷的效果。

本课第二张图：正弦曲线，下面是源码：
Sub sinl()
Dim p(0 To 719) As Double '定义点坐标
For i = 0 To 718 Step 2 '开始画多段线
    p(i) = i * 2 * 3.1415926535897 / 360 '横坐标
    p(i + 1) = 2 * Sin(p(i)) '纵坐标
Next i
ThisDrawing.ModelSpace.AddLightWeightPolyline (p) '画多段线
ZoomExtents '显示整个图形
End Sub

p(i) = i * 2 * 3.1415926535897 / 360 '横坐标
横坐标表示角度，后面表达式的作用是把角度转化弧度
ZoomExtents语句是缩放命令，它的作用是显示整个图形，消除图形以外的区域

本课思考题：画一条抛物线：y=0.5*x*x+3，其中X取值范围在正负50之间.
