               一纸多比例的打印出图(1)

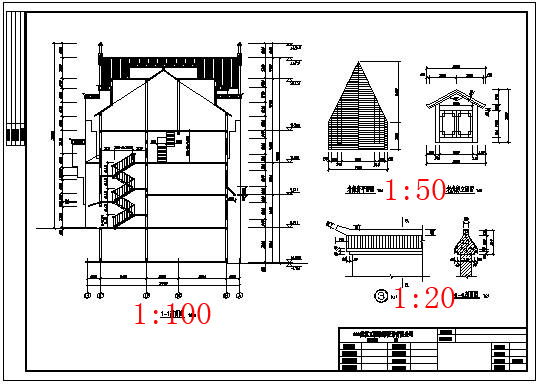

    图例:A2图纸打印3种不同比例的图形:1:100----1个,1:50----2个,1:20----2个。
软件平台:AutoCAD2000以上各版本,无任何外挂。

   一纸多比例的图,通常可以按2种方法来完成:第一是在模型空间绘制、模型空间打印;其次是在模型空间绘制、图纸空间打印。

第一种方法:模型空间绘制、模型空间打印

大致步骤如下:
   1,绘图环境设置 图层、文字样式、尺寸样式等。关键在于设置用于三个不同比例的图形的标注样式(dim100、dim50、dim20)。
   2,绘图
1-1剖面图――1:100的图。按实际尺寸以mm为单位1:1绘制。
老虎窗――1:50的图。按实际尺寸以mm为单位2:1绘制(可以按1:1绘制后放大2倍)。
大样图――1:20的图。按实际尺寸以mm为单位5:1绘制(可以按1:1绘制后放大5倍)。
   3,标注尺寸 分别用不同的标注样式,不能用同一个样式标注三个不同比例的图。
   4,打印 选择打印机、打印样式表、图纸、打印区域、打印比例(三个图用同一个1:100)。
      以下说明具体操作方法。

                      图 1

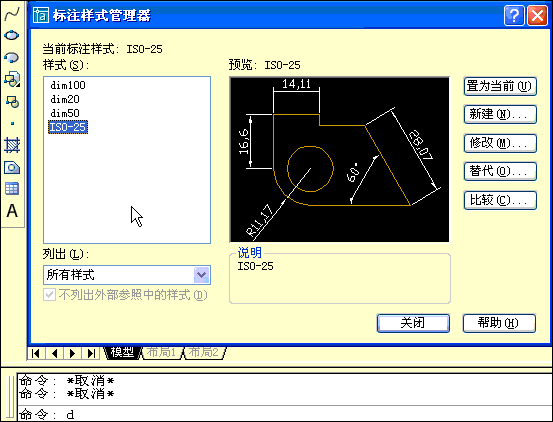

   设置尺寸标注样式

    dim100―用于标注1:100的图。设尺寸文字高3.5(这是打印出来要求的大小。还有“箭头大小”等参数也一样),在“调整”下设置“使用全局比例”100,这样字高实际为3.5x100=350,所以1:100打印后正是3.5mm高。
d50―用于标注1:50的图。由于这个图的尺寸放大了2倍(参看下一贴),所以“测量比例因子”设为0.5。其它同dim100。
dim20―用于标注1:20的图。此图放大5倍,“测量比例因子”设为0.2。



图2

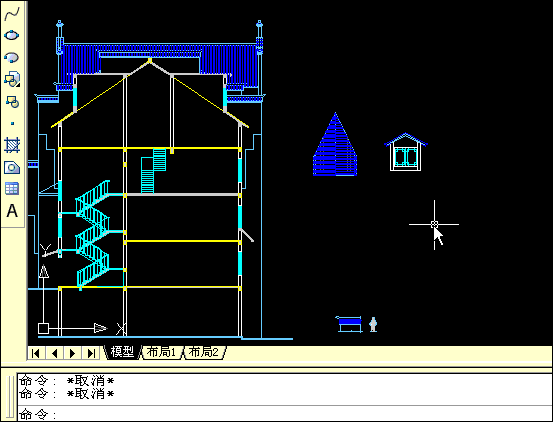

绘图:各图均按1:1以mm尺寸绘制完成。

由于各图需要在模型空间打印在同一张图纸上,因此各图的打印比例是一样的,这里按1:100打印。为了使老虎窗的两个图1:100打印出来后为1:50的图,因此事先把它放大2倍。同理,另两个大样放大5倍,以使1:100打印后实为1:20的图。



           图 3

           共5页   第  1  [2]  [3]  [4]  [5]  页
