一纸多比例的打印出图(3)

    尺寸样式设置：仍然需要设置3个尺寸样式，但是与模型空间打印时的设置有所不同。

   在图纸空间，图形的打印比例是由视口比例来确定的。不同的比例需要不同的视口，此例需要创建3个视口，其比例分别为1:100、1:50、1:20。这样，一张图纸就打印出了3个不同比例的图形。
  可以看出，图纸空间打印与模型空间打印有两点不同：一是图形不作缩放，均为1:1画图；二是打印比例（视口比例）分别设定。因此，尺寸也是也有两点不同：一是3个尺寸样式中“测量单位比例因子”均设为1，二是“全局比例因子”分别设为100、50、20。

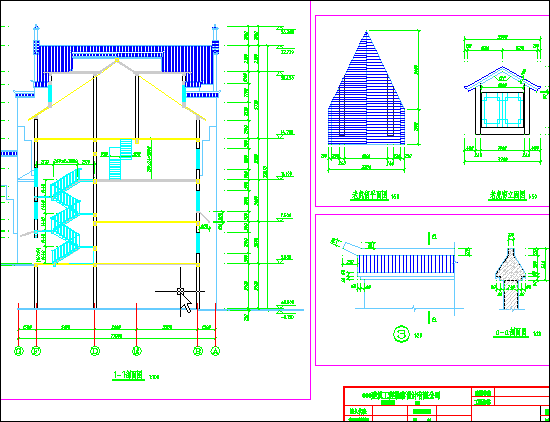

           图 8
   绘图

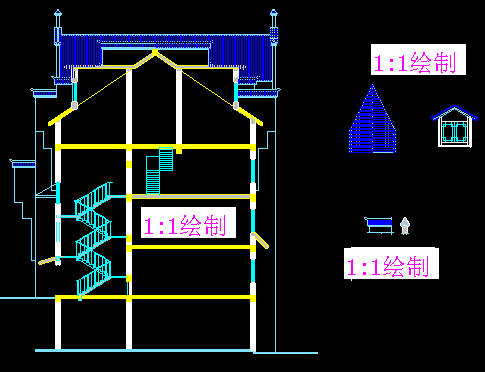

   按1:1以mm尺寸绘制完成各图，无需缩放。


           图 8

  尺寸标注

  同样分别用不同的样式来标注不同比例的图（操作与方前述第四贴完全一样）。
  完成之后，不同比例的图形上的尺寸对象“大小”是不一样的。

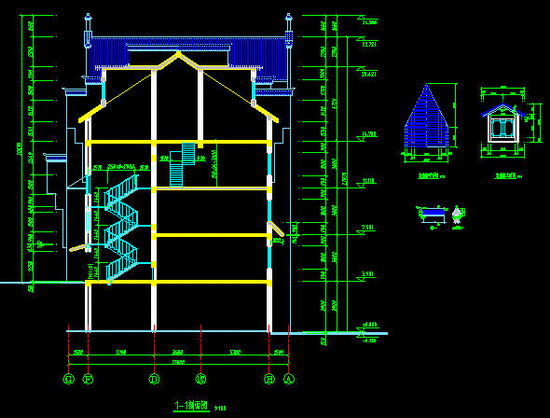

        图 9
