一纸多比例的打印出图(2)

    尺寸标注

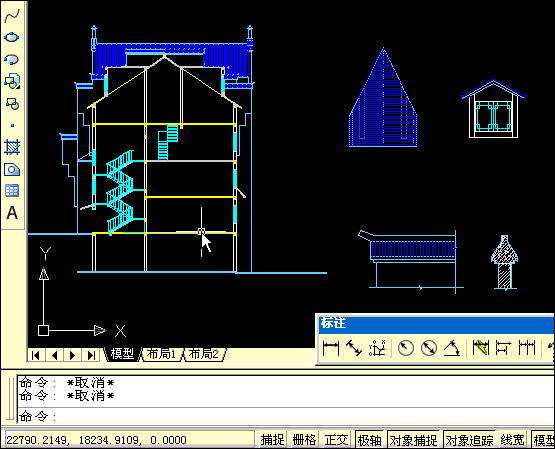

    以d100为当前样式，标注1-1剖面图；以dim50标注老虎窗；以dim20标注大样。完成之后，不同比例的图形上的尺寸对象“大小”是一样的。


图4

    打印

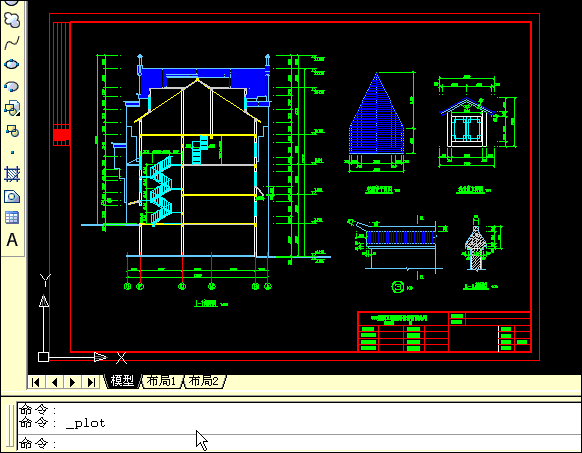

 选择打印机（我的HP450C）、图纸尺寸User-A2（我的自定义尺寸630x450）、选择打印范围、打印比例、打印样式等……


         图 5

    第二种方法：模型空间绘制、图纸空间打印

    大致步骤如下：
1,绘图环境设置 这里尺寸样式要分别设置“全局比例”的。
2,绘图 按实际尺寸绘制各图，无论图形按什么比例打印，一律1:1输入mm尺寸绘制。绘制完成后也无需缩放。
3,标注尺寸 仍然在模型空间标注。
4,布局设置 主要包括页面设置与视口创建……

    以下说明具体操作方法

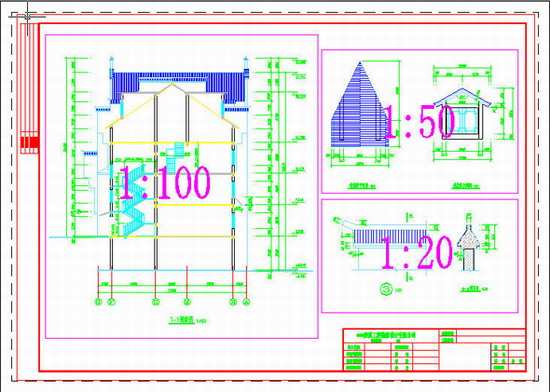

      图 6

         共5页   第  [1]  2  [3]  [4]  [5]  页
