        第15章气源装置与气动辅件
  气源装置的作用：为气动设备提供符合需要的压缩空气。气源装置的主体是空气压缩机。
  ◇气源装置
  ◇过滤器
  ◇油雾器
  ◇消声器与转换器
    气源装置
  ◇压缩空气站的组成与布局
  ◇空气压缩机
  ◇后冷却器
  ◇油水分离器
  ◇贮气罐
  ◇干燥器
  压缩空气站的组成与布局:
  ◇压缩空气站：气压系统的动力源装置。
  排气量36～12m3／min：压缩空气站。
  排气量<6m3／min：压缩机或气泵。
  ◇压缩空气必须经过干燥和净化处理后才能使用

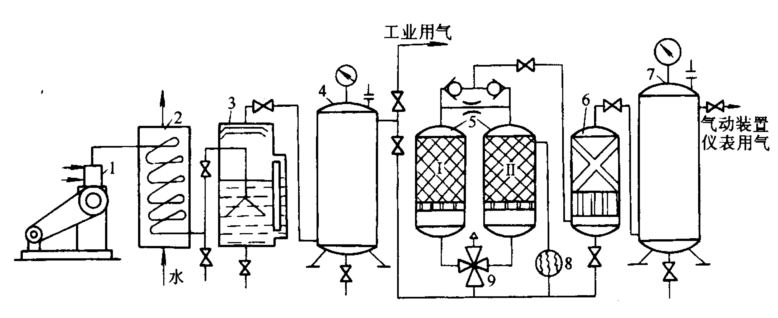

  压缩空气站净化流程示意图:

空气压缩机:

  ◇空压机：将原动机的机械能转换成气体压力能的装置。
  ◇分类：容积式和动力式。

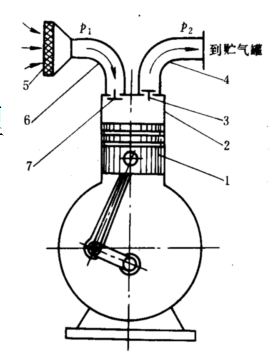

  ◇立式活塞式空压机工作原理。

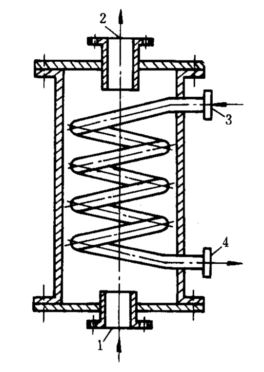

  后冷却器:

  ◇后冷却器：将空气压缩机排出的气体冷却并除去水分。
  ◇分类：蛇管式或套管式

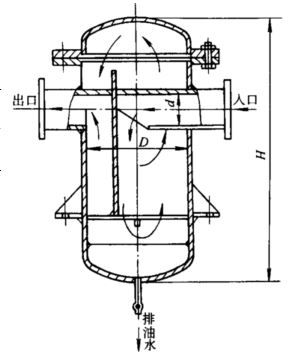

  油水分离器：

◇分离器：分离压缩空气中所含的油分和水分。
◇工作原理：当压缩空气进入分离器后产生流向和速度的急剧变化，再依靠惯性作用，将密度比压缩空气大的油滴和水滴分离出来。
