第15章气源装置与气动辅件(2)

   贮气罐:
  ◇作用：消除压力波动，保证输出气流的连续性；储存一定数量的压缩空气，以备发生故障和临时需要应急使用；进一步分离压缩空气中的水分和油分。
  ◇结构：立式/卧式。
  ◇附件：安全阀，调整其极限压力比正常工作压力高10%；
  压力表：指示罐内空气压力；
  设置人孔或手孔：清理、检查；
  底部应设排放油水的接管和阀门。
  ◇容积的选择：以空压机每分钟的排气量为依据。

    q<6m3/min, Vc=1.2m3
    q=6~30m3/min, Vc=1.2~4.5m3
    q>30m3/min, Vc=4.5m3
   ◇高度H1为其内径D的2~3倍,应使进气管在下，出气管在上。

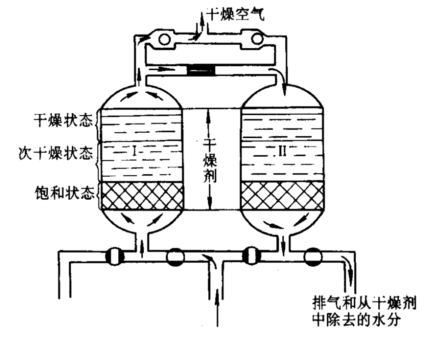

   干燥器：
  空气干燥器：吸收和排除压缩空气中的水分和部分油分与杂质，使湿空气变成干空气的装置。

   过滤器：
  结构与工作原理:
  ◇作用：滤除压缩空气中的杂质微粒，达到气压传动系统所要求的净化程度。
  ◇一次过滤器(滤灰效率为50~70%)；
  ◇二次过滤器(滤灰效率为70%~99%)；
  ◇高效过滤器(滤灰效率大于99%)。
  选择与使用：由过滤精度和额定流量而定。
  ◇分水滤气器必须垂直安装，并将放水阀朝下。
  ◇分水滤气器可单独使用。
  ◇组合使用时安装次序：分水滤气器→减压阀→油雾器。

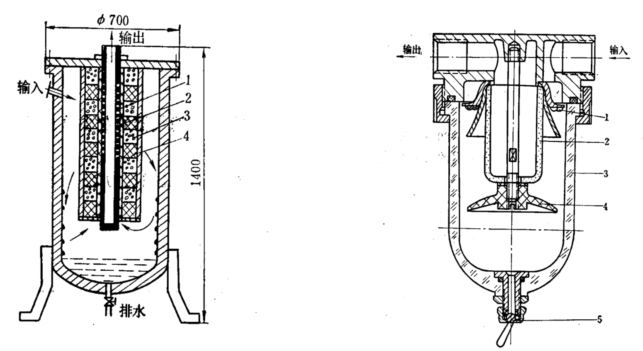

          图：一次过滤器                     图：分水滤气器
   油雾器：
  结构与工作原理:
  作用：以压缩空气为动力把润滑油雾化以后注人气流中，并随气流进入需要润滑的部件，达到润滑的目的。
  工作原理：
  选择与使用：选择主要根据气压传动系统所需额定流量及油雾粒径大小来进行。

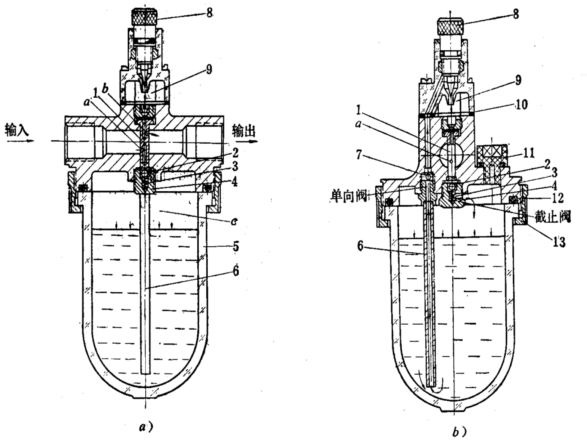

                            图：油雾器
     1－喷嘴  2－钢球  3－弹簧  4－阀座  5－储油杯  6－吸油管  7－钢球
     8－节流阀  9－视油器  10－密封垫  11－油塞  12－密封垫  13－螺母
  消声器与转换器：
  ◇消声器：通过对气流的阻尼或增加排气面积等方法，来降低排气速度和排气功率，从而达到降低噪声的目的。
  吸收型消声器
  膨胀干涉型消声器
  膨胀干涉吸收型消声器
  ◇在气动系统的排气口，尤其是在换向阀的排气口，装设消声器。
  ◇转换器：气-电、电-气、气-液
  ◇气电转换器：将压缩空气的气信号转变成电信号的装置，即用气信号(气体压力)接通或断开电路的装置（压力继电器）.

  低压型(0~0.1MPa) ,中压型(0~0.6MPa) ,高压型(＞1.0MPa).
  ◇电气转换器：将电信号转换成气信号的装置（电磁换向阀）.
